Interruptores de cancelación

Ejemplo 2: El tiempo de retardo supera los 120 segundos

Programe un tiempo de retardo de 60 segundos y un tipo de interruptor de cancelación NYC. La
zona de descarga se activa y el temporizador de retardo de 60-segundos comienza. A los diez
segundos de la cuenta regresiva del temporizador de retardo, mantenga presionado el interruptor de
cancelación durante 30 segundos y después suéltelo. El panel de control reinicia el temporizador de
retardo a los 60 segundos y agrega el retardo de 90 segundos del NYC. Los temporizadores de
retardo caducarán a los 10 segundos: sin embargo, este tiempo supera el máximo de 120 segundos,
de modo que las salidas de la zona de descarga comenzarán la descarga a los 120 segundos, no a los
150. A continuación se incluye un ejemplo gráfico de un interruptor de cancelación NYC y un
temporizador de retardo programados para una zona de descarga.
Selecciones de programación para esta zona de descarga
Tiempo de retardo: 60 segundos
Interruptor de cancelación: NYC
Zona de cruce: N
Tiempo de impregnación: 0
Manual de programación de NFS2-3030 — N.º de pieza 52545SP:K1 08/05/2013
Tiempo de retardo = 60 seg.
Si presiona y suelta el interruptor de cancelación, la
cuenta regresiva de Tiempo de retardo = 60 se reinicia
después de que hayan pasado 40 segundos.
0 seg.
10 seg.
30 seg.
Alarma
Mantenga
presionado el
interruptor de
cancelación
Suelte el interruptor de cancelación---
En este punto, el retardo se convierte en el
tiempo de retardo programado (60 segundos)
más el retardo del NYC (90 segundos), o sea
150 segundos, O 120 segundos, el que sea
menor.

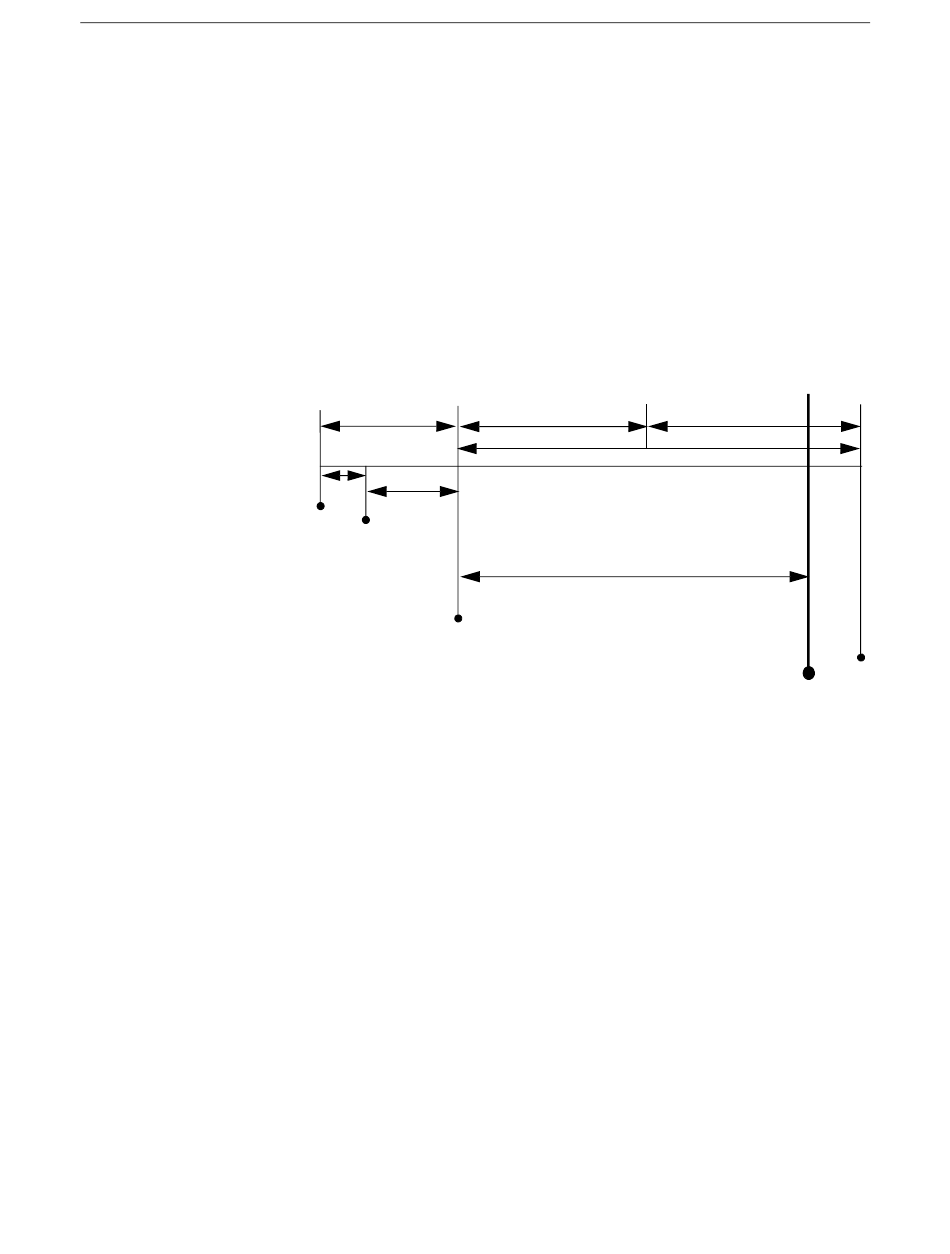

Figura B.6 Interruptor de cancelación NYC - Ejemplo 2
Tiempo total desde la iniciación de la
alarma hasta la descarga:
10 + 30 + 60 + 60 = 160 segundos
Retardo=60 seg.
Retardo del NYC=90 seg.
150 seg. (60 + 90). Supera los 120 segundos.
120 seg. para la descarga
El panel de control activa las
salidas de la zona de
descarga después de que
hayan pasado 120 segundos.
El temporizador NYC no ha
caducado, pero es anulado
por el panel de control.
Aplicaciones de descarga
111
