Interruptores de cancelación
Ejemplo de una aplicación con interruptor de cancelación
La figura debajo contiene una ilustración de una configuración de una aplicación con interruptor de
cancelación en la que se utiliza la zona de descarga ZR05 como ejemplo. La configuración incluye:
• Un módulo de monitoreo conectado a una estación de cancelación y programado con el
código de tipo
• Todos los dispositivos de iniciación y salidas con una zona de descarga común en su
asignación de zonas (ZR05 en el ejemplo que se muestra).
• Una zona de descarga completamente programada (la zona de descarga ZR05 en el ejemplo
que se muestra). (Consulte la Sección 3.4.4, "Zona de descarga", en la página 64 para ver
información sobre la programación).
En el siguiente ejemplo, cuando se activa un dispositivo de iniciación (uno de los dos detectores o
la estación de activación), si se mantiene presionado el interruptor de cancelación mientras el
tiempo de retardo está vigente, se evitará que el panel de control envíe la orden de descargar los
agentes de descarga cuando el tiempo de retardo caduque. La selección del tipo de interruptor de
cancelación (ULI, IRI, NYC o AHJ) determina la función del interruptor de cancelación.
Estación de cancelación con
interruptor de cancelación y
palanca de descarga manual

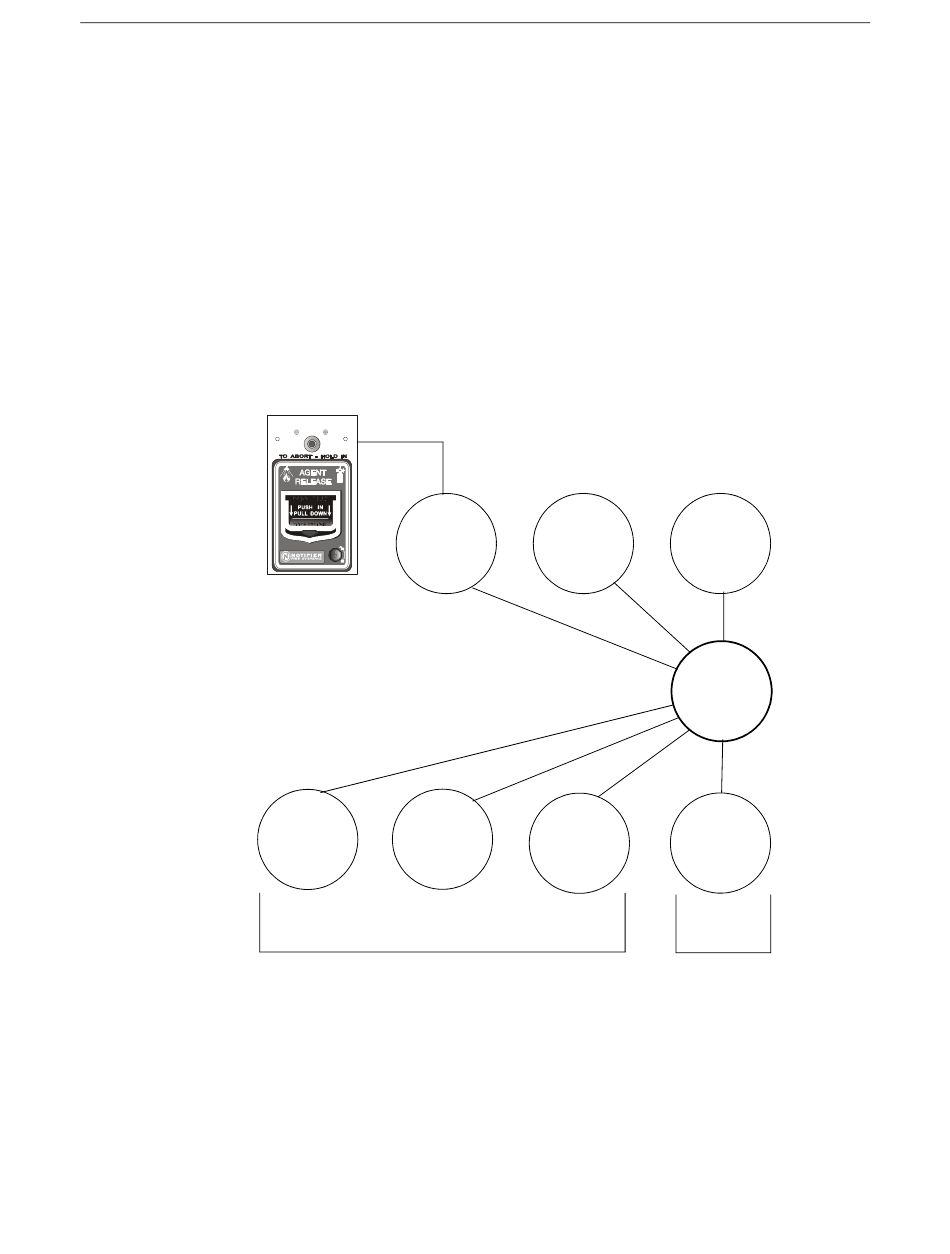

Figura B.2 Ejemplo de una configuración básica para un interruptor de cancelación
Manual de programación de NFS2-3030 — N.º de pieza 52545SP:K1 08/05/2013
ABORT SWITCH
SYSTEM SYSTEM
NORMAL ACT IVATED
Módulo de
monitoreo
con código de
tipo
ABORT
SWITCH
Módulo Módulo
de salida de salida
Código de tipo
Código de tipo
RELEASE CKT
REL CKT ULC
Ejemplo: Si programa estos tres módulos de salida
como se indica, estas salidas se activan en la
descarga.
.
Detector
Módulo
de salida
Código de tipo
REL AUDIBLE
Aplicaciones de descarga
Detector
ZR05
Módulo
de salida
Código de tipo
REL END BELL
Ejemplo: Si programa un
cuarto módulo como se indica,
esta salida se activa cuando
la descarga ha terminado.
