Interruptores de cancelación
Programar Seleccione un módulo de monitoreo para la función de descarga manual. Durante la
programación de este módulo (consulte instrucciones en la Sección 3.4.2, "Punto de módulo", en la
página 56)
1. Seleccione el código de tipo
2. Ingrese el número de la zona de descarga deseada en la asignación de zonas del módulo. La
zona de descarga debe estar completamente programada (consulte la Sección 3.4.4, "Zona de
descarga", en la página 64).
Ejemplo Ejemplo de programación de un módulo de monitoreo programado como interruptor
MAN REL DELAY para la primera emisión y como interruptor SECOND SHOT para la segunda
emisión.

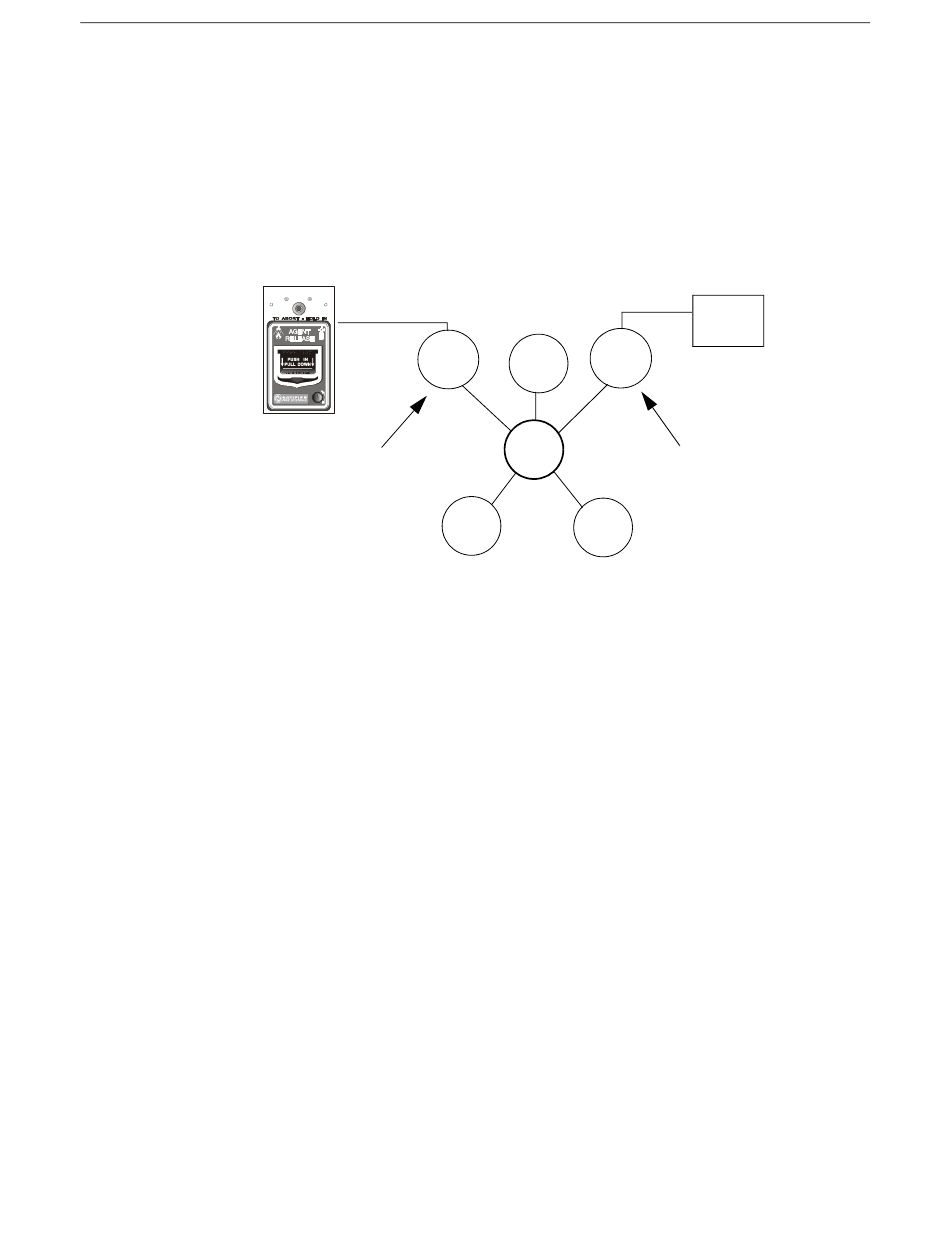

Figura B.12 Módulo de monitoreo configurado como interruptor de segunda
Con dos módulos de monitoreo configurados como se muestra arriba, programe la zona de descarga
ZR05 para las siguientes selecciones de descarga:
tiempo de retardo = 15, interruptor de cancelación = ULI, zona de cruce = Y, tiempo de
impregnación = 30.
Se puede activar ZR05 en una de dos formas, como se describe en los ejemplos debajo.
Ejemplo 1: Si el detector inicia la alarma, ZR05 se activa. La descarga comienza después de que el
temporizador de retardo haya caducado (15 segundos). La descarga continuará durante la duración
del temporizador de impregnación (30 segundos). Luego se puede activar el interruptor de segunda
emisión, que permanecerá activado durante la duración del temporizador de impregnación. Una vez
que el temporizador de impregnación caduque, se puede activar el interruptor de segunda emisión
para que inicie un ciclo de impregnación adicional.
Ejemplo 2: Si se acciona la palanca del NBG-12LRA (código de tipo
temporizador de retardo de descarga manual comienza la cuenta regresiva de 10 segundos. La
descarga comenzará después de que el temporizador de retardo de descarga manual haya caducado
y continuará durante la duración del temporizador de impregnación (30 segundos). Luego se puede
activar el interruptor de segunda emisión, que permanecerá activado durante la duración del
temporizador de impregnación. Una vez que el temporizador de impregnación caduque, se puede
activar el interruptor de segunda emisión para que inicie un ciclo de impregnación adicional.
Manual de programación de NFS2-3030 — N.º de pieza 52545SP:K1 08/05/2013
SECOND SHOT
Estación NBG-12LRA con palanca
SYSTEM SYSTEM
N ORMAL ACT IVATED
de descarga manual
Módulo de
monitoreo
Código de tipo
MAN REL DELAY
Módulo
de salida
de SLC
.
Módulo de
Detector
monitoreo
ZR05
Código de tipo
SECOND SHOT
Módulo
de salida
de SLC
emisión
MAN REL DELAY
Aplicaciones de descarga
Interruptor
de segunda
emisión
), el
