5 Configuración
5.1 Elementos de indicación y configuración
El indicador local permite leer directamente todos los parámetros importantes en el punto de medida
y configurar el equipo.
El área de indicación comprende dos líneas; con ellas se indican los valores medidos y/o variables
de estado (tubería parcialmente llena, etc.). La asignación de valores/variables a las líneas de
indicación en el modo operativo está definida. La línea superior presenta el caudal volumétrico y la
línea inferior el estado del totalizador.
1

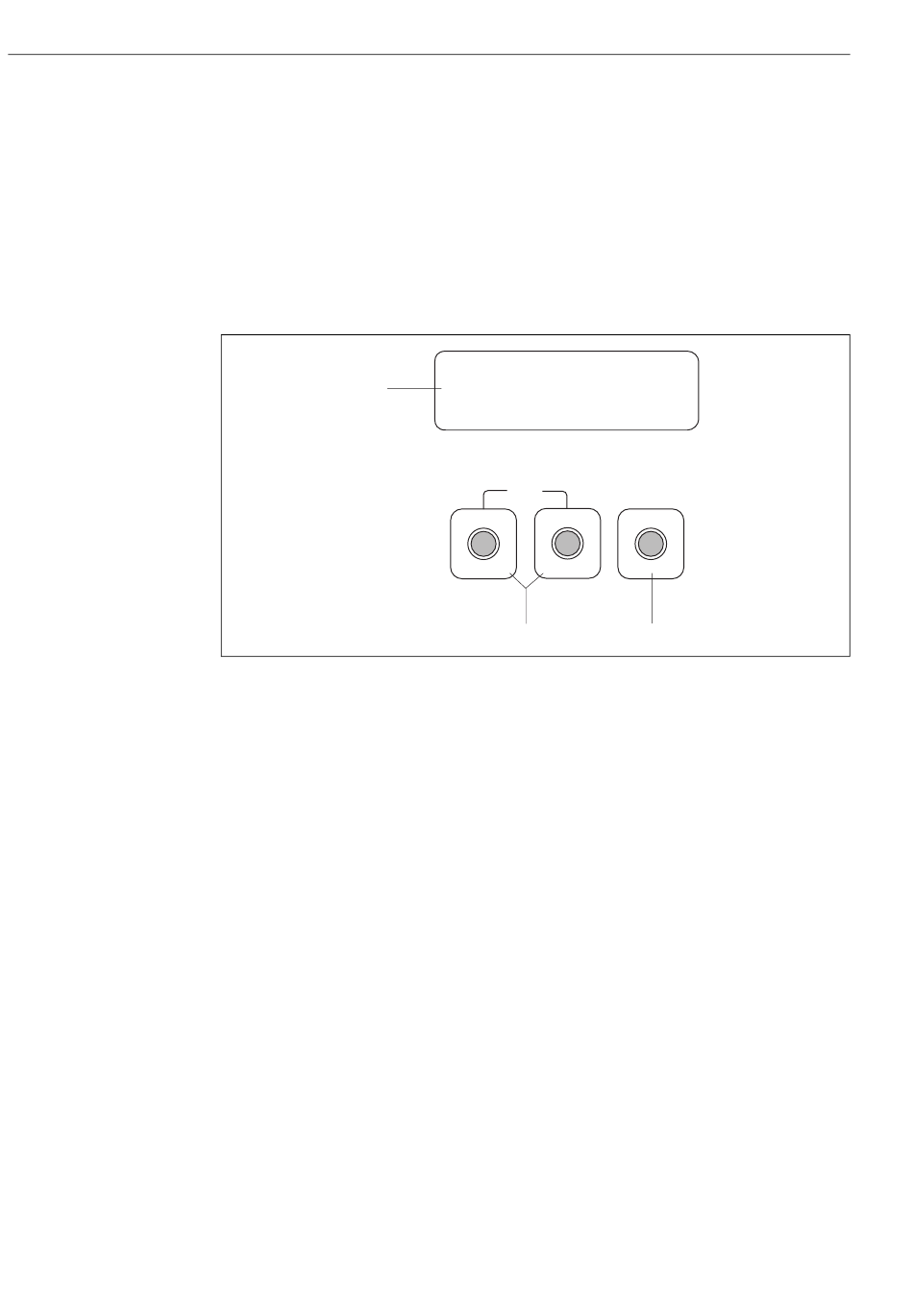

Fig. 40: Indicación y elementos de configuración
1 Indicador de cristal líquido
El indicador de cristal líquido presenta valores medidos, textos de
diálogo, mensajes de error y mensajes informativos.La pantalla que se visualiza normalmente durante la medición
se conoce como posición INICIO (modo operativo).
– Línea superior: presenta valores medidos principales, p. ej., el caudal volumétrico [en, p. ej., ml/min]
– Línea inferior: presenta el estado del totalizador [en, p. ej., m
2 Teclas más/menos
– Para introducir valores numéricos, seleccionar parámetros
– Para seleccionar distintos grupos funcionales de la matriz de funciones
Pulse simultáneamente las teclas +/- para activar las siguientes funciones:
– Salir paso a paso de la matriz de funciones → posición INICIO
– Si pulsa durante más de 3 segundos las teclas +/- → retorno directo a la posición INICIO
– Cancelar una entrada de datos
3 Tecla de entrada
– Posición INICIO → Entrada en la matriz de funciones
– Guardar los valores numéricos entrados o parámetros de configuración modificados
+48.25 xx/yy
+3702.6 x
Esc
+
-
2
3
]
