BANDA OPCIONAL DE MONTAJE CON SENSOR QZ02L

Instale la banda de acero inoxidable para tuberías con la
abrazadera para montaje del sensor en la parte inferior
(fondo) de la tubería. Asegúrese de que la abrazadera del
sensor esté paralela a la superficie del agua (verifíquelo con
un nivel). Monte el sensor de tal manera que el lado con el
cable apunte en dirección aguas abajo. (Gire el tornillo
hexagonal de ¼" en dirección de las agujas del reloj para
expandir la abrazadera y asegúrela a las paredes de la tubería
friccionándola.)

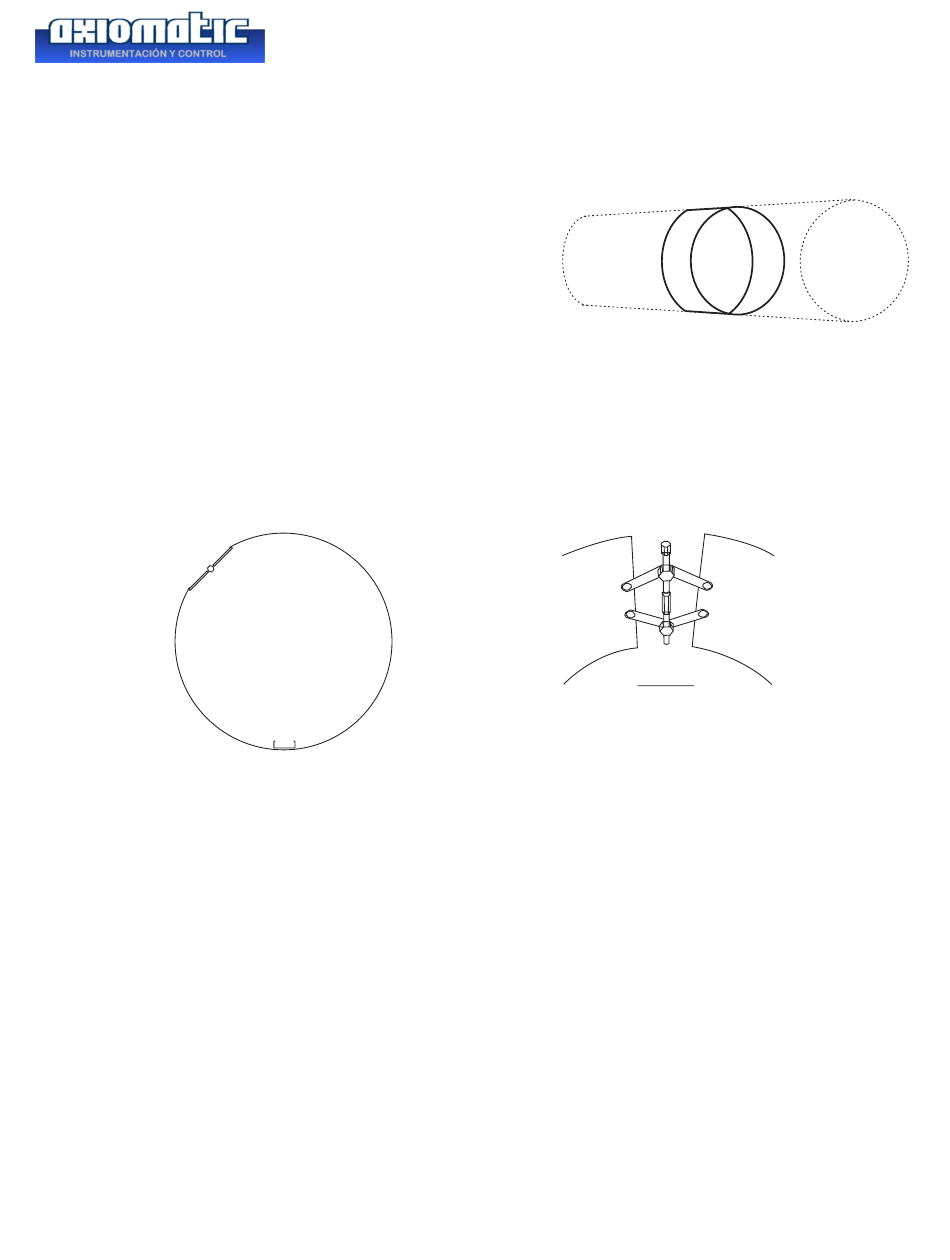

Inserte el sensor dentro de la abrazadera de montaje y asegure el cable abrazándolo o sujetándolo
firmemente con la banda de acero tal como se ilustra en la figura.
JACK PARA AJUSTE
DE BANDA

MONTAJE DE SENSOR DE VELOCIDAD OPCIONAL QZ02L-DP

Monte el sensor de velocidad en el fondo del canal o tubería en una posición donde estará
constantemente sumergido. El sensor de velocidad QZ02L-DP no tiene que estar exáctamente paralelo a
la superficie del agua. Colóquelo donde no se acumulen depósitos o sedimentos en derredor del sensor.
BANDA DE MONTAJE
EN TUBERIA VSJ
ABRAZADERA PARA
MONTAJE DESENSOR
Medidor de Flujo Área-Velocidad Modelo AVFM 5.0
Page 21
DETALLE
JACK DE BANDA
DE AJUSTE
