ALIMENTACION OPCIONAL
9-32VDC
El medidor de flujo AVFM 5.0 puede ser ordenado de fábrica con una configuración para alimentación
de 9-32VDC.

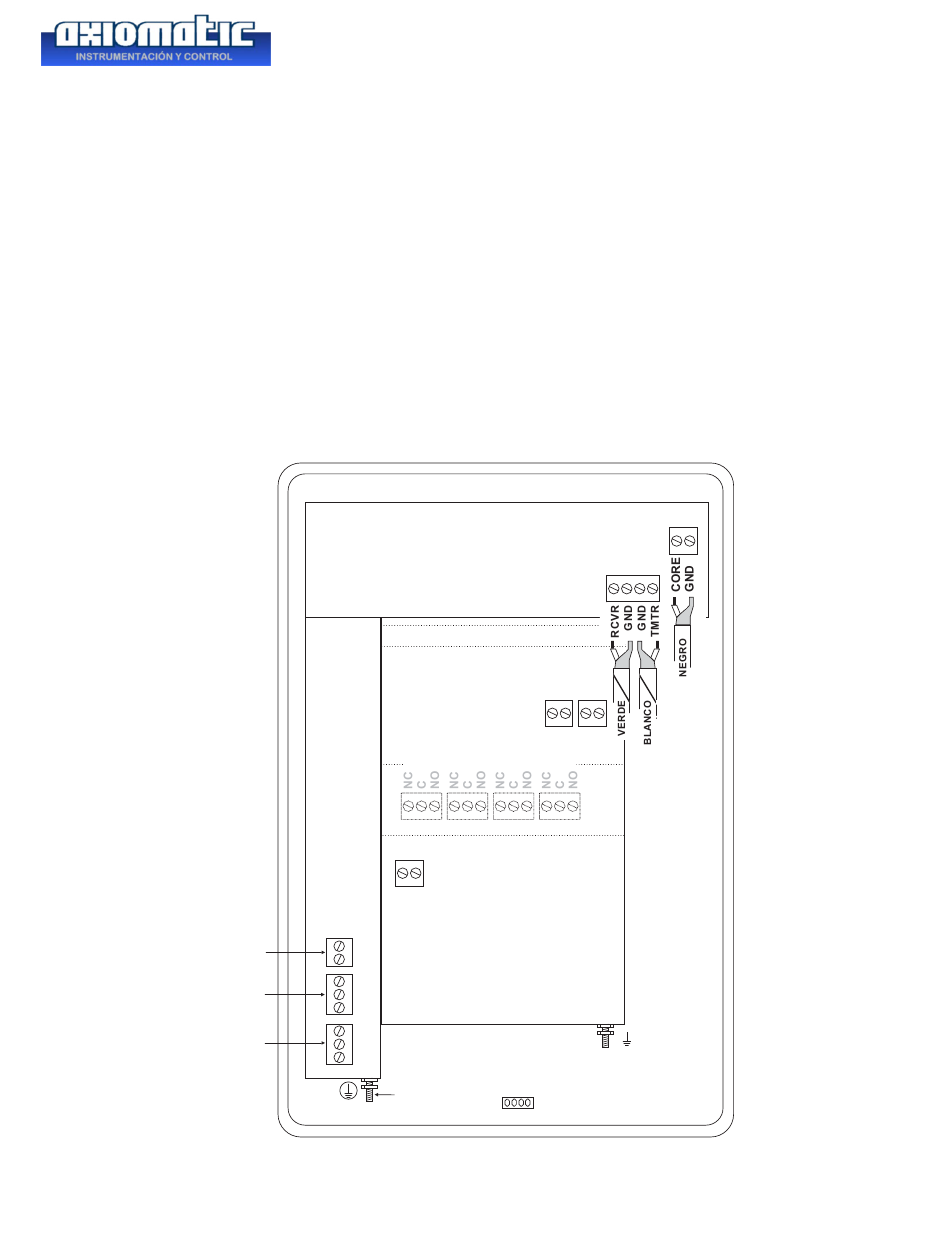

CONEXIONES

ALIMENTACION ELECTRICA: Conecte de 9-32VDC a los terminales (+) y (-). El terminal de tierra
de la alimentación deberá ser conectado al polo tierra más cercano. El uso de un fusible de 1 amp. es
recomendado.
4-20mA
FLUJO
OPCION DE REGISTRO DE DATOS
EXTRA REL
RLY3
DC
+ –
–
+
NO
RLY2 C
NC
NO
RLY1 C
NC
TIERRA C
Medidor de Flujo Área-Velocidad Modelo AVFM 5.0
4-20mA 4-20mA
VELOCIDAD NIVEL
+ – + –
ES OP CIONALES
RLY4 RLY5 RLY6
TIERRA
SENSOR
CABLE CON
CONECTOR USB
D
Page 38
SENSOR
