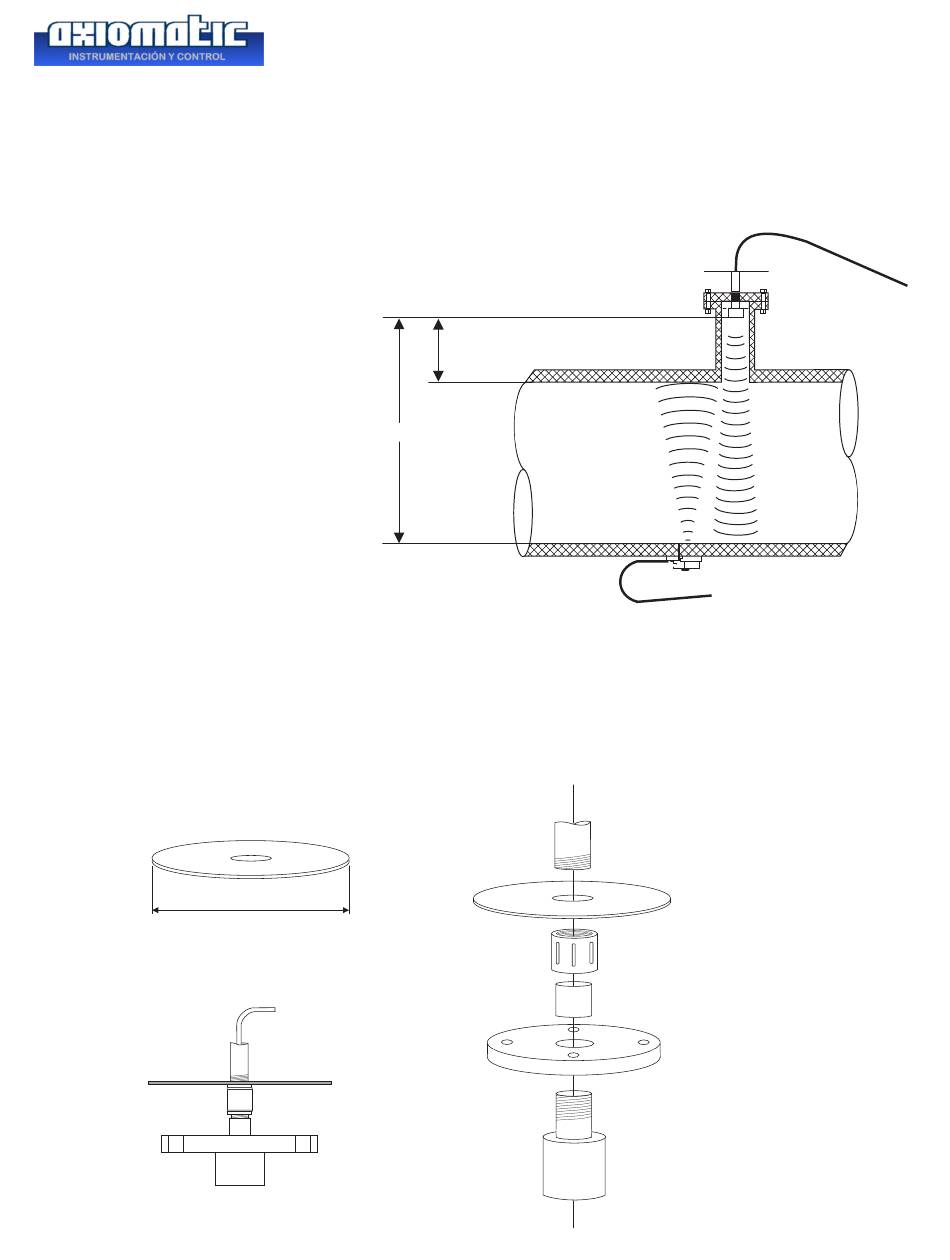

METHODOS DE MONTAJE SEL SENSOR PZXX EN TUBERIAS REDONDAS

Notas:
1. Use el acople o fitting de
aislamiento suministrado y
apriételo manualmente. No sujete
con abrazadera el cuerpo o
vástago del sensor.
2. No exponga el sensor o la brida a
la luz del sol, protéjalo con una
pantalla de protección solar.
3. Puede extender el cable del sensor
de hasta 150m utilizando cajas de
unión.
4. Diámetro de tubo de calma tan
grande como sea posible,
típicamente: 6"/150 mm de
diámetro y 12" a 16" (300-500 mm) de alto.
Proteja siempre el sensor de nivel de la luz solar, ya que ésta puede sobrecalentar el cuerpo del sensor y
afectar la medición de temperatura y por ende las lecturas de nivel y flujo.
PROTECTOR SOLAR
Rango Max
254 mm
CABLE COAXIAL
CONDUIT
PROTECTOR SOLAR
COPLA DE AISLACION
ESPACIADOR
FLANGE
SENSOR ULTRASÓNICO
DE NIVEL
Medidor de Flujo Área-Velocidad Modelo AVFM 5.0
Protector Solar
Rango Min
³
PZ15 8" (203.2mm)
³ 16" (406.4mm)
PZ 34
Page 48
Sensor de Nivel
3/4" CONDUIT
PROTECTOR SOLAR
COPLA DE AISLACION
ESPACIADOR
FLANGE
SENSOR ULTRASÓNICO
DE NIVEL SIN-CONTACTO
