COMPUESTO DE ACOPLE DE SENSOR DE VELOCIDAD DOPPLER

Configuración de doble sensor
Para un acople permanente o temporal, los siguientes compuestos son recomendables:
a) Dow Corning silicon compound #4 (suministrado) – Para suministro adicional: Pedir con
número de parte CC
b) Compuesto para Alta Temperatura (suministrado con el sensor opcional SE3H). Para
suministro adicional puede pedirse con número de parte AP-1W
c) Compuesto soluble con base de agua: Puede ordernarlo como la opción CC30
d) Gel electrocardiográfico
e) Gel derivada del petróleo (Vaselina)
Los mencionados anteriormente están presentados en orden de preferencia para su aplicación. d & e son
recomendables únicamente para aplicaciones temporales en sitios cerrados a temperatura ambiente. NO
UTILICE: Compuesto de silicón de RTV (plástico de silicón).
SENSOR
El sensor deberá ser fijado de forma segura a la tubería, con
suficiente material de acople entre la cara del sensor y el tubo. La
instalación del sensor con excesiva cantidad de compuesto puede
resultar en espacios o vacíos en el compuesto de acople y causar
errores o pérdidas de señal. Si no se aplica suficiente compuesto,
puede crearse condiciones similares.
Con el transcurso del tiempo el compuesto de acople (como ejemplo la gel derivada del petróleo) pueden
gradualmente degradarse o lavarse del sensor resultando en una reducción en la intensidad de la señal y
finalmente en la pérdida completa de la señal. Altas temperaturas, suciedad y vibraciones pueden celerar
este proceso. El compuesto "Dow Corning Silicon Compound #4" como el suministrado con el AVFM
5.0 (y disponible a través del distribuidor) es recomendado para instalaciones semi-permanentes.
Medidor de Flujo Área-Velocidad Modelo AVFM 5.0

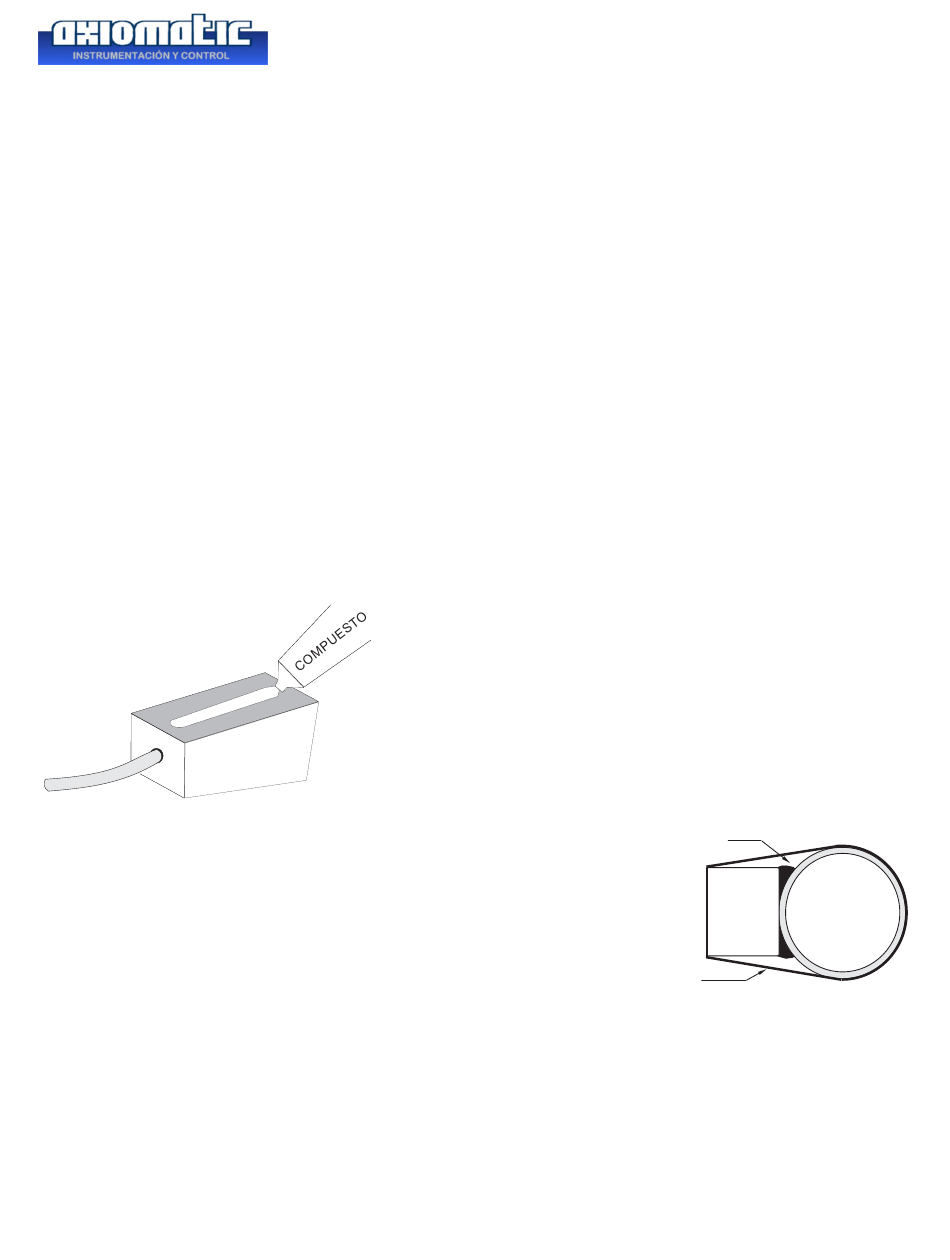

Utilice la abrazadera PC4 (suministrada) tal como se ilustra
o utilice cinta de electricista para montajes temporales.
Aplique el compuesto de silicón #4 sobre la cara a color del
sensor. Aplique compuesto de manera similar a la pasta de
dientes sobre un cepillo dental. No lo sobre presione (puede
dañar el sensor).
Page 49
COMPUESTO
SENSOR
CINTA O
ABRAZADERA
TUBO
