Medidor de Flujo Área-Velocidad Modelo AVFM 5.0

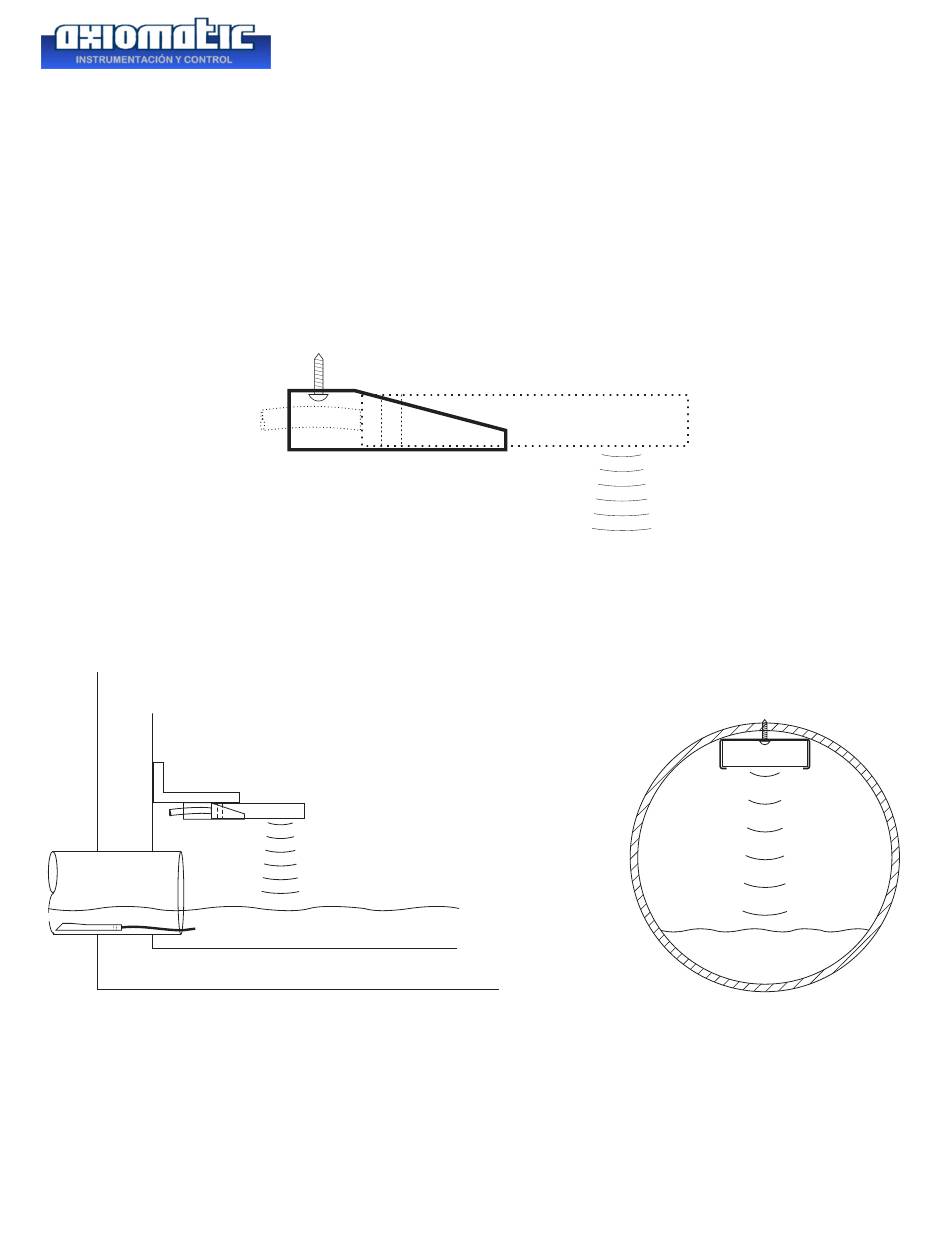

MONTAJE DE SENSOR DE NIVEL OPCIONAL PZ12-LP

Monte el sensor de nivel ultrasónico PZ12-LP en una posición libre de obstrucciones con respecto al
fluido a medir a una distancia de al menos 8" (203.2 mm) sobre el nivel máximo. Instale la abrazadera
de montaje de acero inoxidable en una posición horizontal (verifíquelo con un nivel) e inserte el sensor
PZ12-LP.
SENSOR PZ12-LP
ABRAZADERA DE MONTAJE - MB12

MONTAJE EN DRENAJE PZ12-LP

MONTAJE EN TUBERÍA PZ12-LP
PZ12-LP
PZ12-LP
SENSOR DE VELOCIDAD QZ02L-DP
AGUA
AGUA
Page 22
