Fijación del sensor al adaptador de montaje
Determine la posición del sensor sobre el adaptador de montaje. Resulta importante
medir de manera consistente los ejes ortogonales de cualquier instalación rotativa. El
eje Z del sensor sobre el adaptador de montaje debería coincidir con el plano de la
instalación que vaya a medirse.

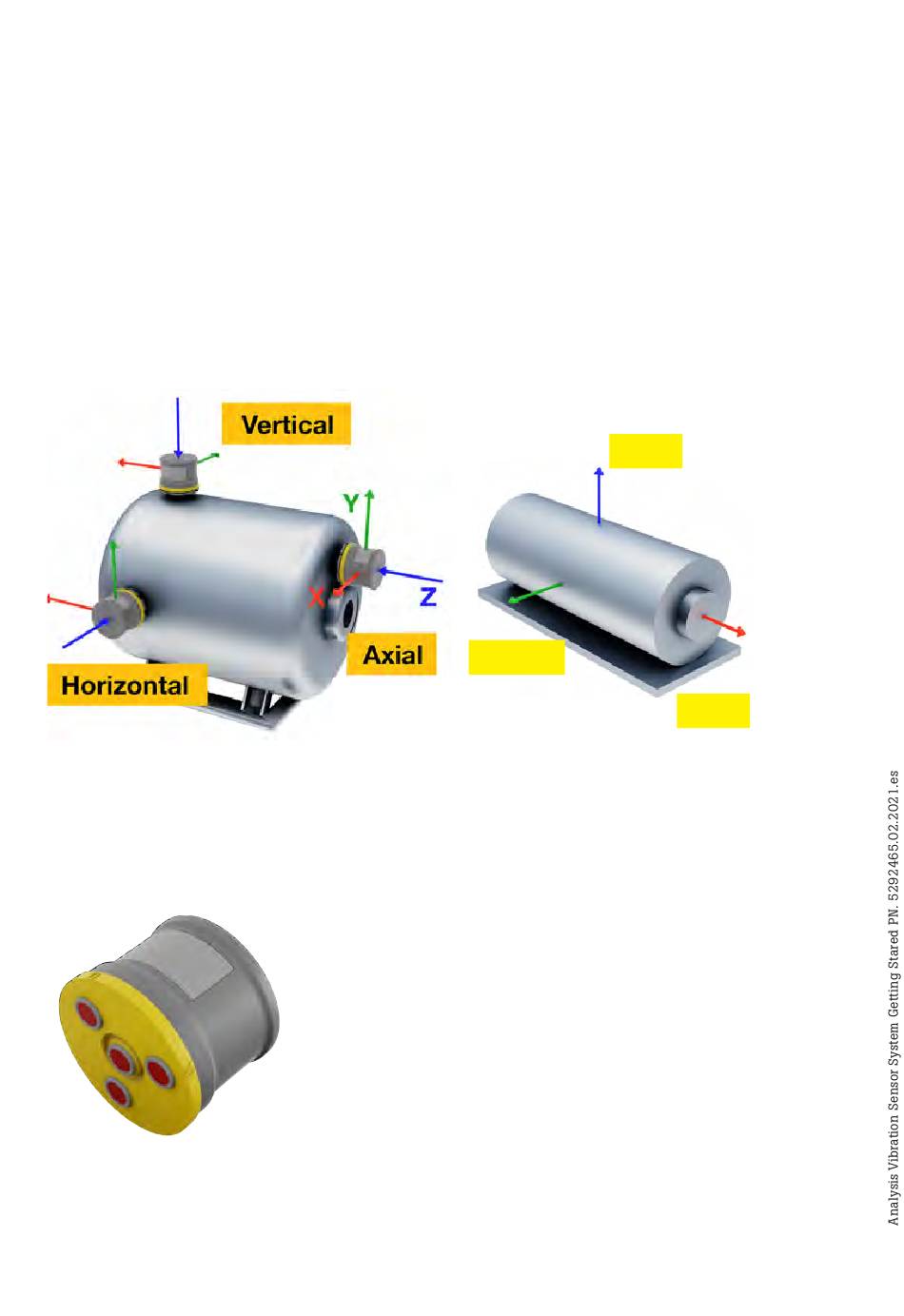

Recurra a las siguientes imágenes como guía para orientar el sensor sobre la
instalación.
Vertical
Horizontal
Axial
Una vez se haya determinado la posición para montar el sensor, aplique el adhesivo
recomendado en las cuatro posiciones de la parte inferior del sensor (los tres imanes
exteriores y el disco cilíndrico de centrado de acero inoxidable).
NOTA: la pieza de centrado de acero inoxidable es el único punto que está conectado
directamente con los elementos de medición de los sensores.
Con el adhesivo bien aplicado sobre los tres imanes y el disco de centrado, fije el
