Aprendizaje | Ciclos de mecanizado

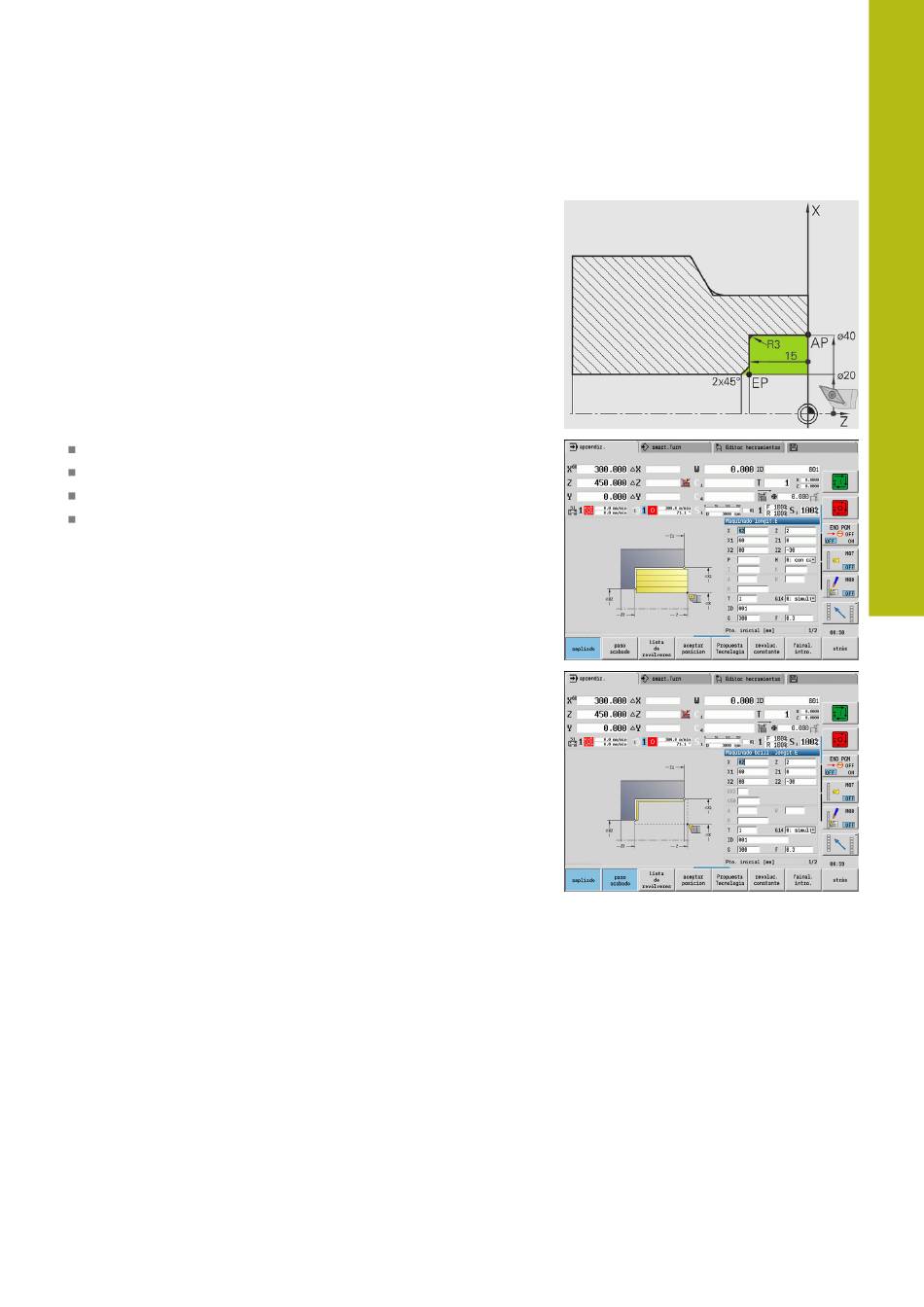

Desbaste y acabado de un contorno interior
La zona marcada desde AP (Pto. inic. contorno) hasta EP (Pto.
final contorno) se desbasta con Arranque de viruta longitudinal
Ampliado teniendo presentes las sobremedidas. En el paso
siguiente, se realiza el acabado de este segmento de contorno con
Arranque de viruta longitudinal Ampliado.
El modo Ampliado crea tanto el redondeo como el bisel al final del
contorno.
Los parámetros Pto. inic. contorno X1, Z1 y Pto. final contorno
X2, Z2 son determinantes para decidir la dirección de arranque
de viruta y de aproximación, en este caso mecanizado interior y
aproximación en la dirección +X.
Datos de la hta.:
Herramienta de roscado (para mecanizado interior)
WO= 7 – Orientación de la herramienta
A = 93° – Ángulo de incidencia
B = 55° – Ángulo de la punta
