HEIDENHAIN MANUALplus 620 Manual Del Usuario página 330

7
Ejecución del ciclo:
1 se calcula la subdivisión de profundización
2 la herramienta se aproxima desde el punto de arranque hasta
la distancia de seguridad
3 la herramienta se desplaza con un avance hasta la posición
Diám. tallado libre I y espera aquí (2 vueltas)
4 retrocede y se aproxima de nuevo
5 se repiten los pasos 3...4 hasta que se alcance el punto
esq.cont. Z1
6 si se ha definido, en el último corte se mecaniza la superficie
plana limítrofe a partir del Pto. final sup. transv. X2
7 se realiza el bisel o redondeo, si se ha definido
8 retrocede en diagonal al punto de arranque
9 conforme al ajuste G14, se desplaza al punto cambio de herr
tronzar
Seleccionar ciclos de penetrac.
Seleccionar tronzar

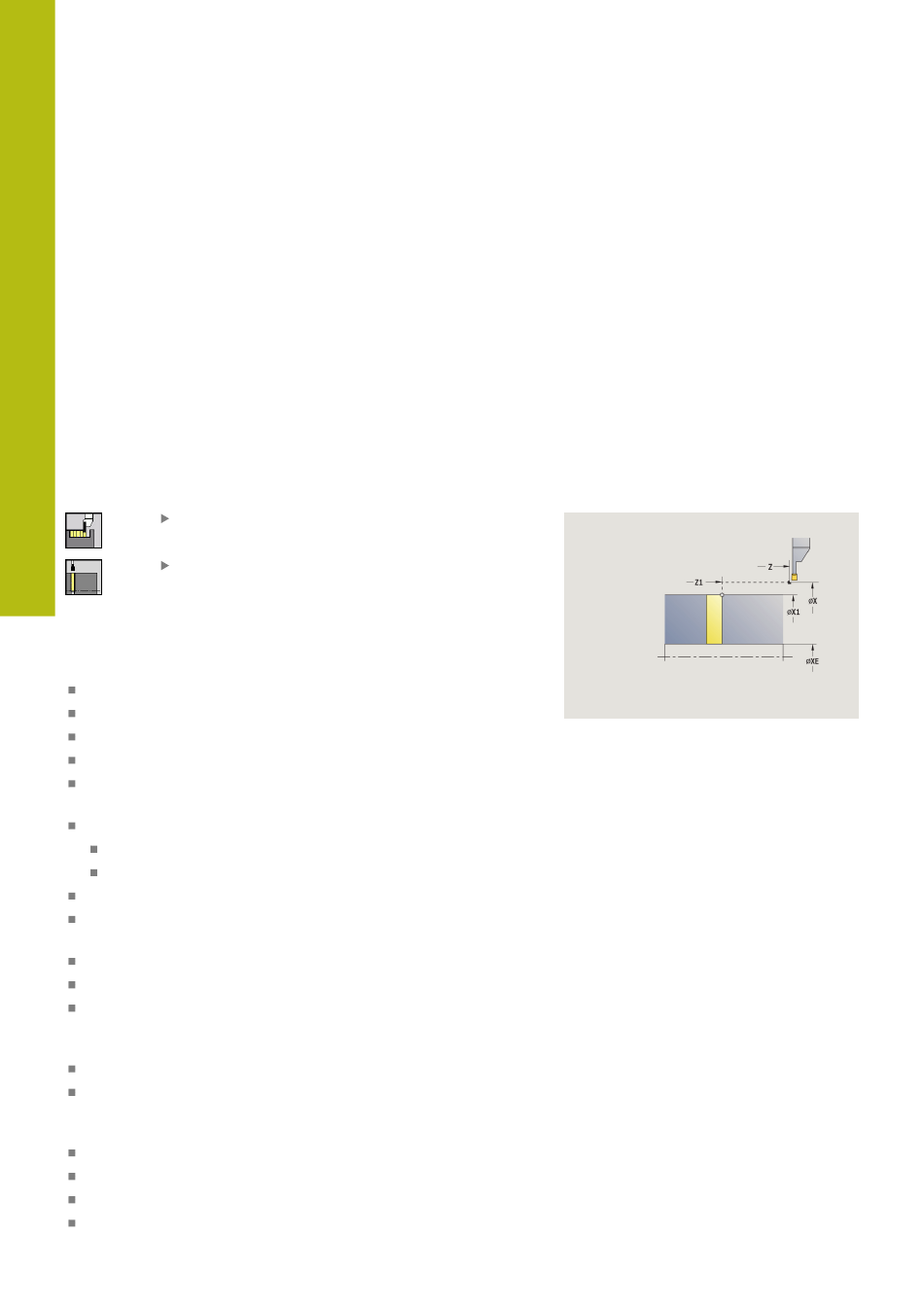

El ciclo tronza la pieza torneada. Si se desea, se puede crear un
bisel o redondeo en el diámetro exterior.
Parámetros de ciclo:
X, Z: punto de arranque
X1, Z1: punto esq.cont.
XE: Diámetro interior (tubo)
D: No. revol. máx.
I: Diám. reducc. avance – Diámetro límite a partir del cual se
trabaja con avance reducido
B: Bisel -B/Redondeo +B
B > 0: radio del redondeo
B < 0: anchura del bisel
E: Avance reducido
K: Distancia de retroceso tras el tronzado: retirar lateralmente
la herramienta de la superficie plana antes de su retroceso
SD: Limit. vel. giro desde I
U: Diám. captador pzas. act. (depende de la máquina)
G47: dist. de seguridad
Información adicional:
Página 201
T: No. herram. – Número de puesto de revólver
G14: punto cambio de herr
Información adicional:
Página 201
ID: No. de identif.
S: Velocidad corte o revoluc. constante
F: Avance por revolución
MT: M después de T: Función auxiliar M, que se ejecuta después
de la llamada T a la herramienta
330
"Distancia de seguridad G47",
"Punto de cambio de herramienta G14",
Aprendizaje | Ciclos de acabado
HEIDENHAIN | MANUALplus 620 | Manual de instrucciones | 12/2019
