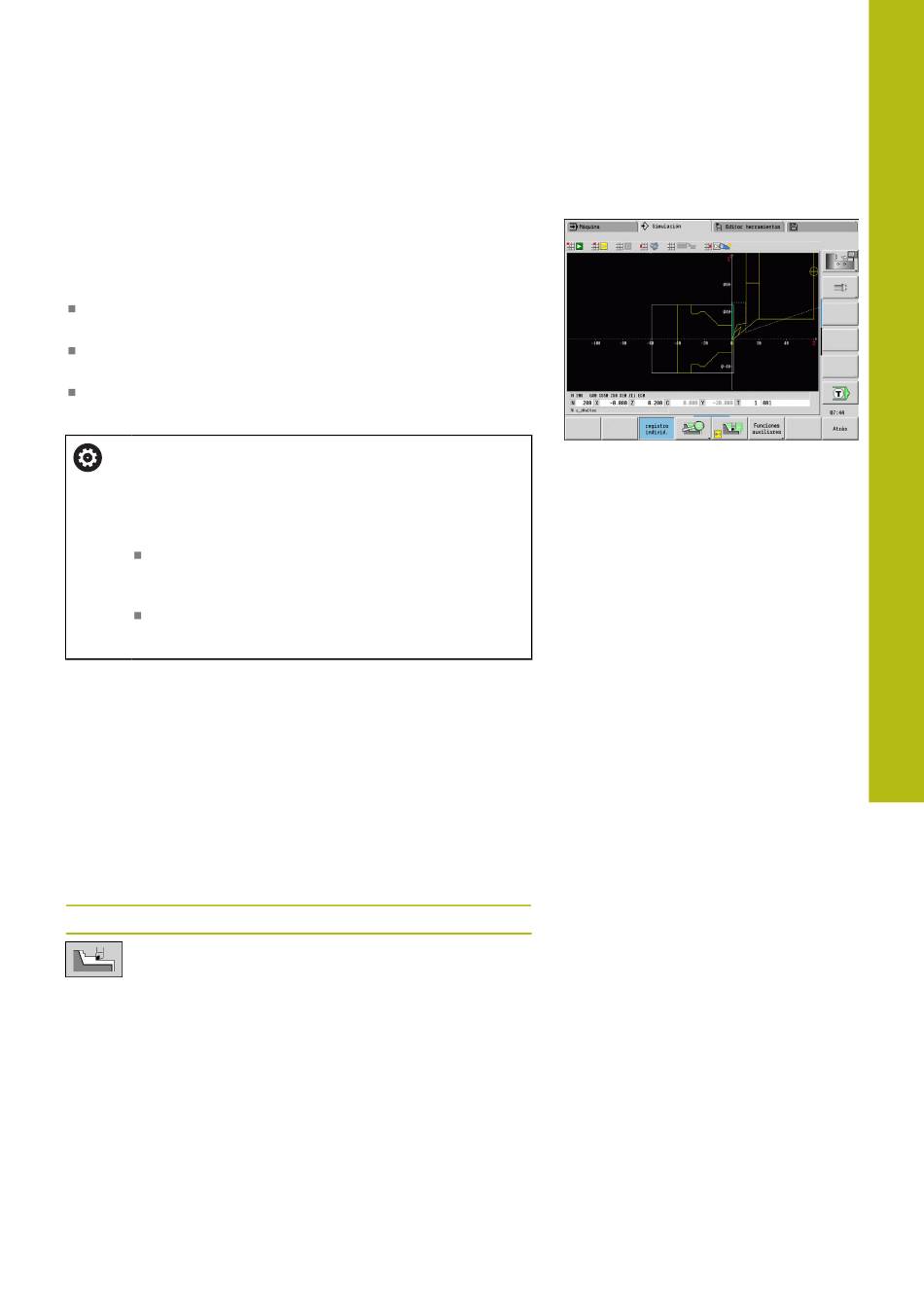

Simulación gráfica | Visualizaciones
Representar el portaherramientas en el submodo de
funcionamiento Simulación
Además de la visualización del filo de la herramienta, el control
numérico puede representar asimismo el portaherramientas
asociado con las dimensiones correspondientes.
La condición previa para ello es la siguiente:
Establecer un nuevo portaherramientas en Ajustar Editor o
seleccionar un portaherramientas existente.
Describir el portaherramientas con los parámetros requeridos
(tipo, medidas y posición)
A la herramienta se le debe asignar un portaherramientas
conveniente (HID)
Rogamos consulte el manual de la máquina.
La representación del portaherramientas depende de la
máquina.
En el gráfico se muestra un portaherramientas bajo las
siguientes condiciones previas:
el constructor de la máquina ha dispuesto una
descripción del portaherramientas, por ejemplo,
cabezal del eje B
Se ha asignado un portaherramientas a una
herramienta
Representación del raspado
Gráfico de raspado
El gráfico de raspado muestra la pieza en bruto como
rellenada. Cuando el filo de la herramienta recorre la pieza en bruto
de un lado para otro, se borra la parte de la pieza en bruto barrida
por la herramienta.
El gráfico de raspado representa todos los recorridos de
desplazamiento teniendo presente la velocidad programada. El
gráfico de raspado está disponible únicamente en la vista de
rotación (XZ). Esta simulación se activa mediante Softkey.
Softkeys para Funciones auxiliares
Activa el gráfico de raspado
