Softkeys para Funciones auxiliares
Lupa 3D
La función de lupa permite representar la pieza en bruto y la pieza
acabada en diferentes perspectivas.
Activar la lupa tridimensional:
Pulsar la softkey Lupa 3D
La Simulación 3D se puede girar con la ayuda de los
puntos de menú y del ratón.
Información adicional:
con las funciones de menú", Página 557
Información adicional:
representación en 3D con el ratón", Página 557
Si el filo de la herramienta en marcha rápida colisiona
con la pieza, entonces las superficies de corte se
representan en rojo.

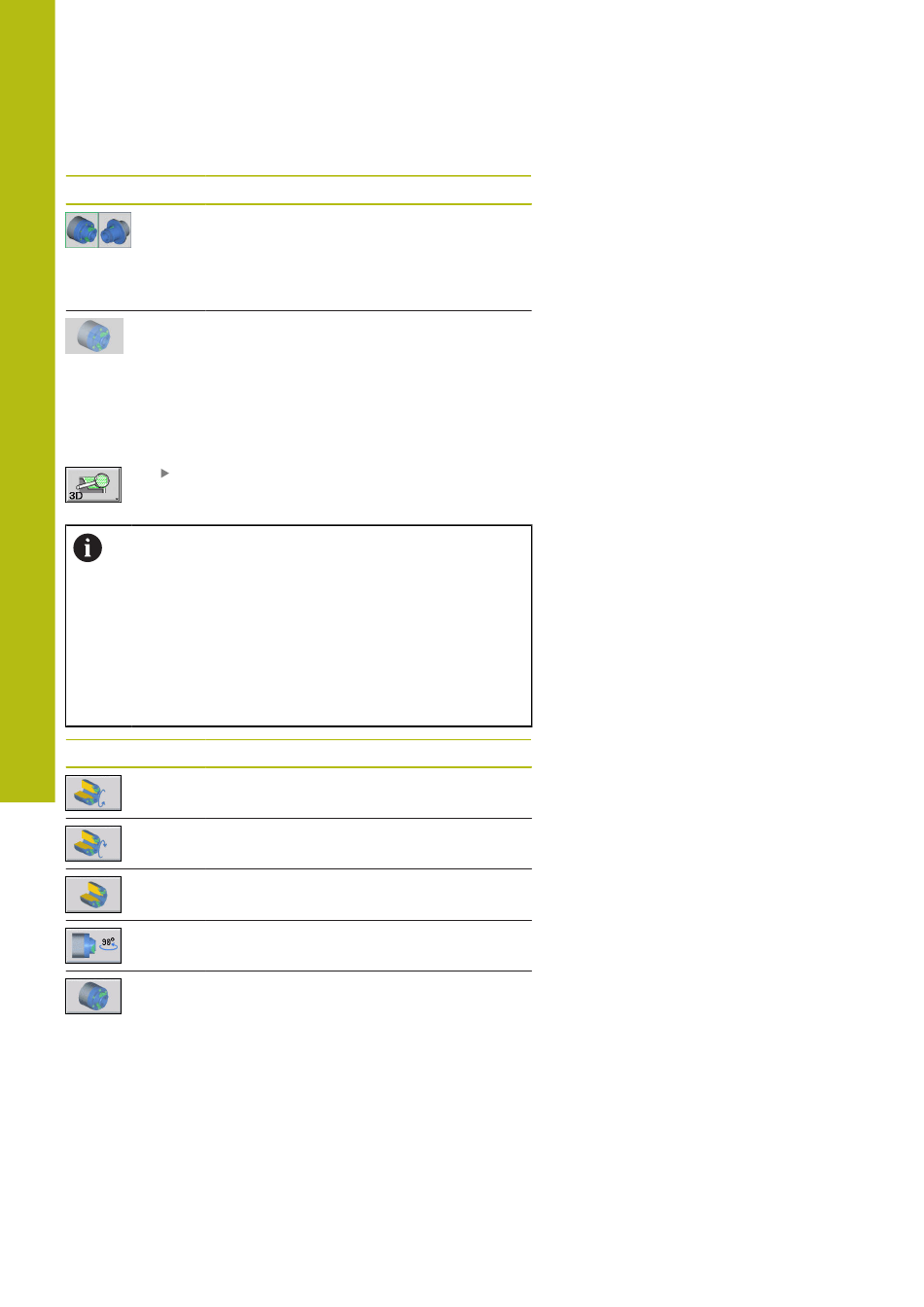

Softkeys para la lupa 3D
570
Alterna entre varios grupos de contorno y el
grupo de contorno activo
El control numérico solo presenta esta
softkey cuando el programa NC contiene
varios grupos de contorno.
Alterna entre la visualización de la pieza
semitransparente y la normal
"Girar la representación en 3D
"Girar y desplazar la
Girar los taladros o los contornos de fresado
hacia la izquierda
Girar los taladros o los contornos de fresado
hacia la derecha
Seleccionar la representación en sección; se
mantiene cuando el mecanizado está activo
Seleccionar vista lateral. Girar 90° la vista
lateral
Seleccionar vista en perspectiva
Simulación gráfica | Simulación 3D
