Programación ICP | Contornos en plano YZ

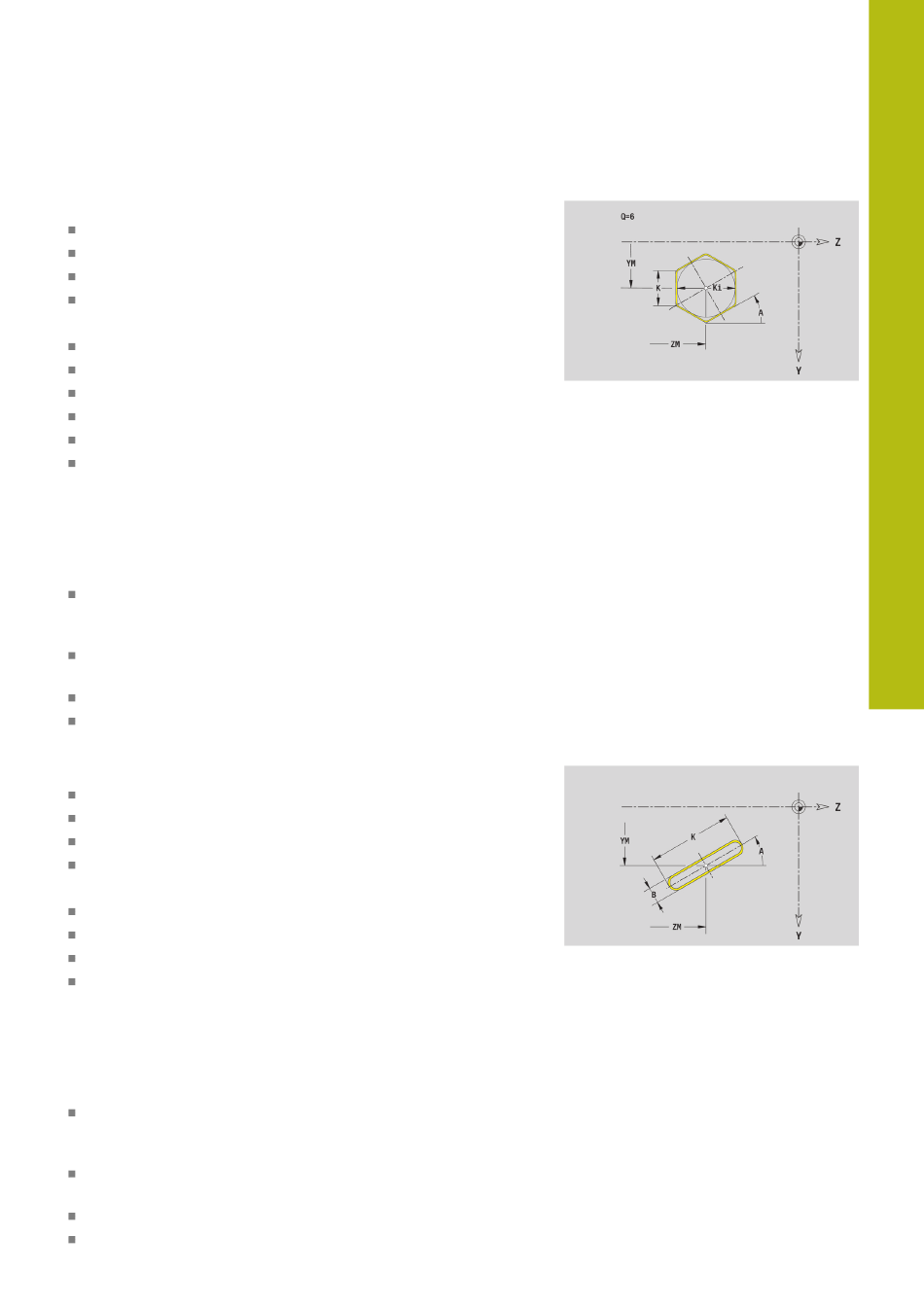

Polígono en plano YZ
Datos de referencia del plano YZ:
ID: Contorno
PT: prof. d.fresado
C: Angulo husillo
XR: Diámetro de referencia
Parámetro figura:
YM, ZM: punto medio
A: Angulo de posición
Q: Número de esquinas
K: Ancho de llave – diámetro del círculo interior
Ki: Longitud arista
BR: Ancho de bisel o Radio de redondeo
El Diámetro de referencia XR se puede calcular con la función
Selecc. plano referenc..
Información adicional: "Datos de referencia, contornos
imbricados", Página 492
ICP genera:
la identificación del segmento SUPERFICIE LATERAL Y con
los parámetros Diámetro de referencia y Angulo husillo. En
contornos intrincados no hay identificación de apartado
un G308 con los parámetros Nombre contorno y prof.
d.fresado.
un G387 con los parámetros de la figura
un G309
Ranura lineal en plano YZ
Datos de referencia del plano YZ:
ID: Contorno
PT: prof. d.fresado
C: Angulo husillo
XR: Diámetro de referencia
Parámetro figura:
YM, ZM: punto medio
A: Angulo de posición
K: longitud
B: anchura
El Diámetro de referencia XR se puede calcular con la función
Selecc. plano referenc..
Información adicional: "Datos de referencia, contornos
imbricados", Página 492
ICP genera:
la identificación del segmento SUPERFICIE LATERAL Y con
los parámetros Diámetro de referencia y Angulo husillo. En
contornos intrincados no hay identificación de apartado
un G308 con los parámetros Nombre contorno y prof.
d.fresado.
un G381 con los parámetros de la figura
un G309
