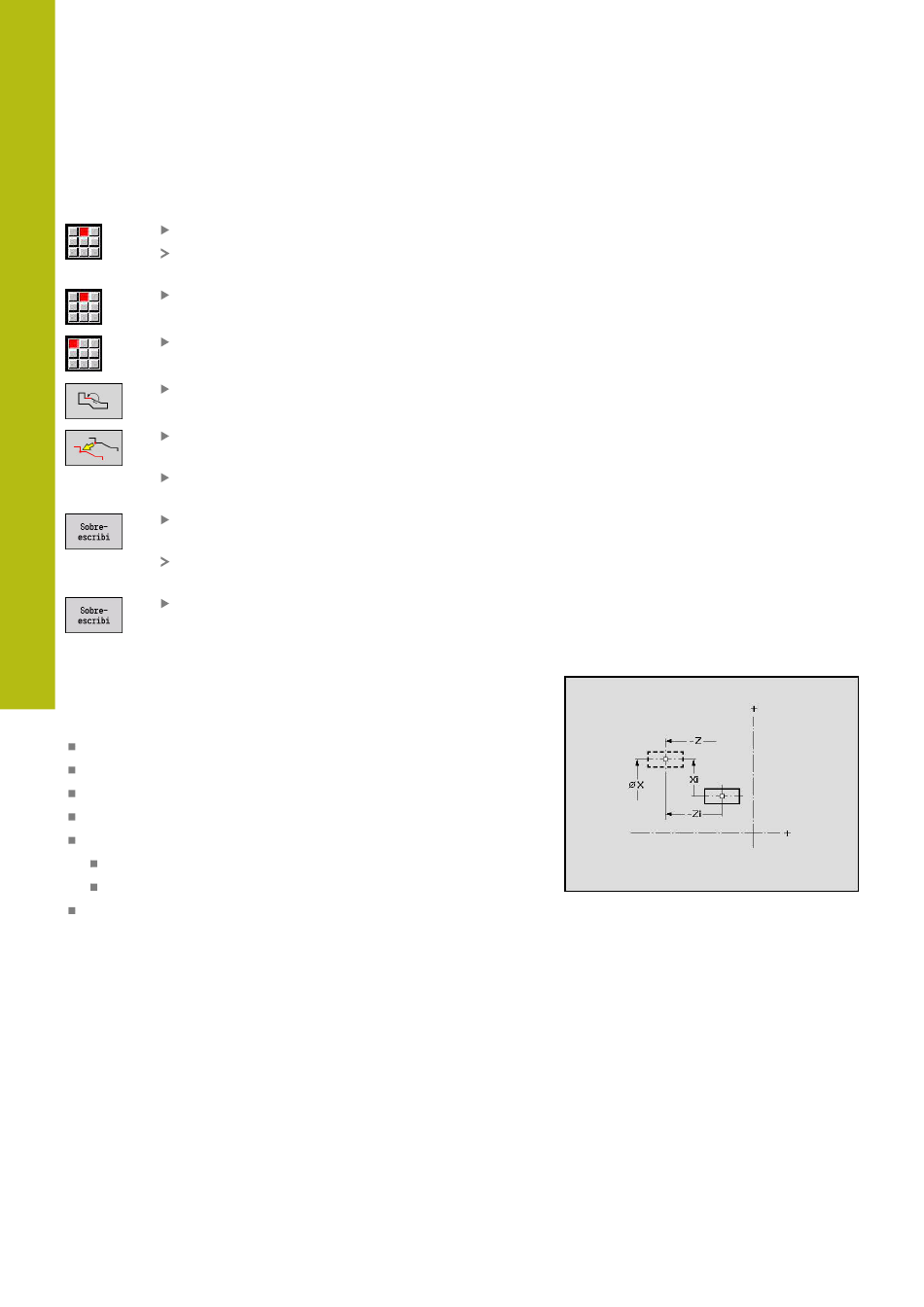

Desplazar contorno

Desplazar contorno:
Seleccionar la opción de menú Manipular
El menú muestra las opciones para Ajustar,
Modificar y Borrar de contornos.
Seleccionar la opción de menú Modificar
Seleccionar la opción de menú
Elemento del contorno
Seleccionar el elemento del contorno a modificar
Poner a disposición para el desplazamiento el
elemento de contorno seleccionado
Introducir un nuevo punto de arranque del
elemento de referencia
Aceptar un nuevo punto de arranque (nueva
posición)
El control numérico muestra el
desplazado.
Aceptar el contorno en la nueva posición
Transformaciones – Desplazar
Con esta función se puede desplazar un contorno incremental o
absoluto.
Parámetros:
X: Pto. dest.
Z: Pto. dest.
Xi: Pto. dest. incremental
Zi: Pto. dest. incremental
H: Original (solo en contornos en el eje C)
0: Borrar: el contorno original se borra
1: Copiar: el contorno original permanece invariable
ID: Contorno (solo en contornos en el eje C)
464
Programación ICP | Modificar contorno ICP
