8

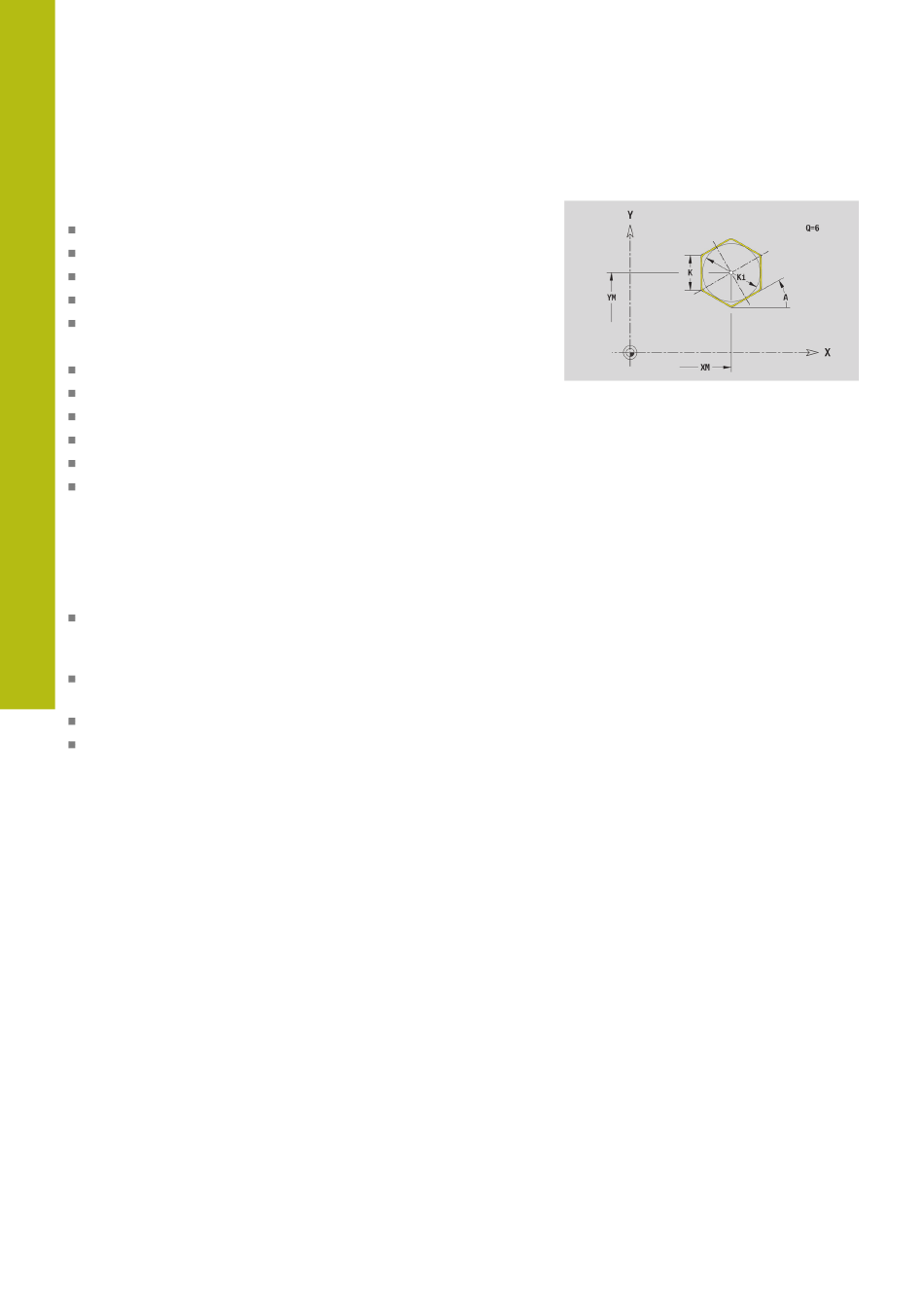

Polígono en plano XY
Datos de referencia del plano XY:
ID: Contorno
PT: prof. d.fresado
C: Angulo husillo
IR: Diámetro limitación
ZR: Medida de referencia
Parámetro figura:
XM, YM: punto medio
A: Angulo de posición
Q: Número de esquinas
K: Ancho de llave – diámetro del círculo interior
Ki: Longitud arista
BR: Ancho de bisel o Radio de redondeo
La Medida de referencia ZR y el Diámetro limitación IR se puede
calcular con la función Selecc. plano referenc..
Información adicional:
imbricados", Página 492
ICP genera:
la identificación del segmento FRENTE Y con los parámetros
Diámetro limitación, Medida de referencia y Angulo husillo.
En contornos intrincados no hay identificación de apartado
un G308 con los parámetros Nombre contorno y prof.
d.fresado.
un G377 con los parámetros de la figura
un G309
520
"Datos de referencia, contornos
Programación ICP | Contornos del plano XY
