Nombres y Funciones

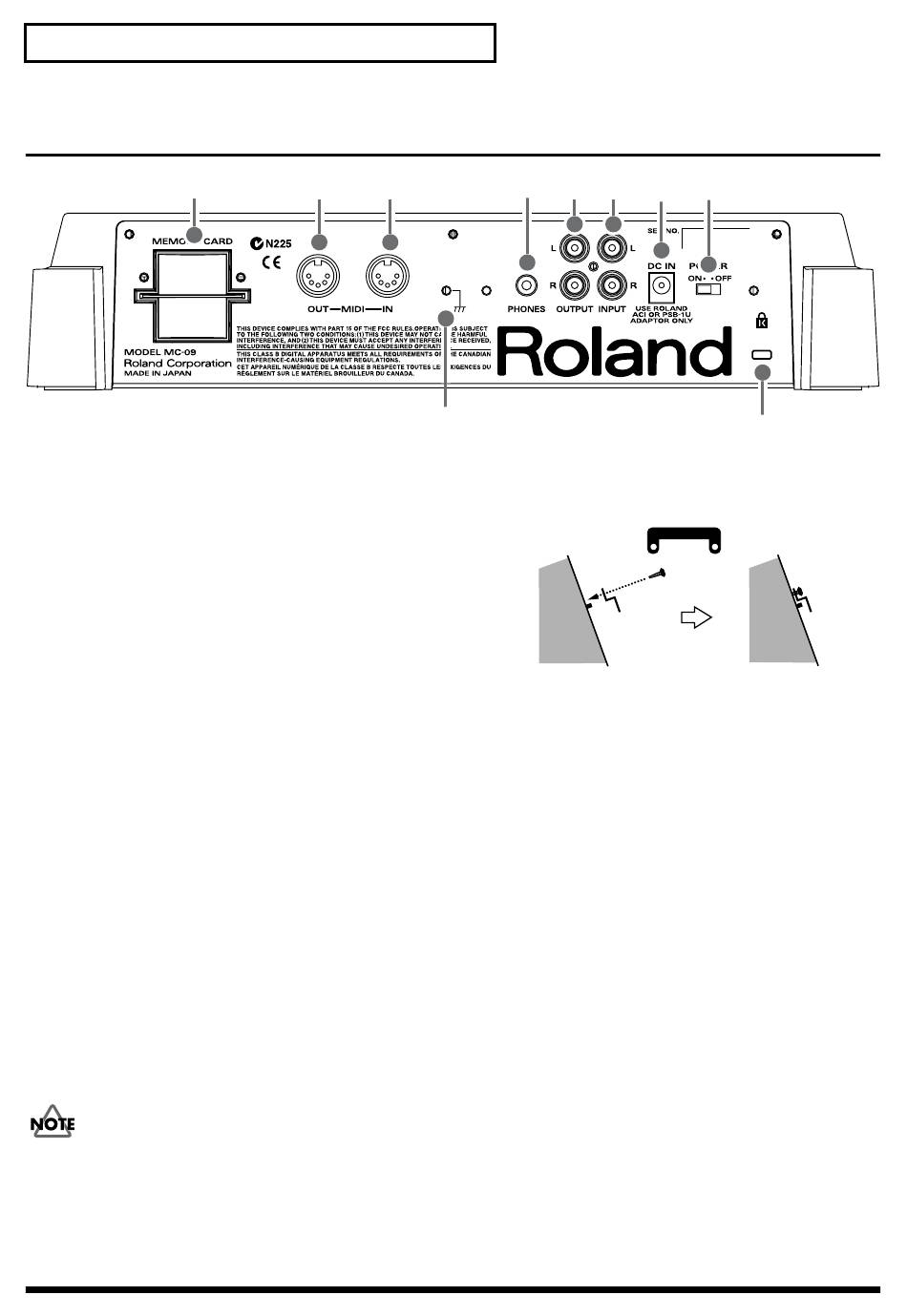

Panel Trasero

fig.04-2
8
1. Interruptor POWER
Este interruptor enciende y apaga la unidad.
2. Jack DC IN
Conecte el adaptador de corriente incluido a este jack .
*
Use solo el adaptador AC suministrado con la unidad MC-09.
3. Jacks INPUT L, R
Jacks de entrada de señales de audio. Úselos para Conectar
un reproductor de CD, MD, o un sintetizador .
4. Jacks OUTPUT L, R
Jacks de salida de señal de audio. Conéctelos a un sistema de
amplificación de altavoces a un mezclador o amplificador.
5. Jack PHONES
Puede conectar unos auriculares estéreo a este jack.
6. Jack MIDI IN
Este jack recibe mensajes MIDI de un dispositivo
MIDIexterno.
7. Jack MIDI OUT
Este jack transmite mensajes MIDI a un dispositivo MIDI
externo.
8. Ranura MEMORY CARD
Puede insertar una tarjeta de memoria , de venta por
separado, en esta ranura.
La unidad MC-09 proporciona un protector de tarjetas para
prevenir el robo de la tarjeta de memoria. Para instalar el
protector de tarjetas siga el siguiente procedimiento:
1.
Use un destornillador para extraer los tornillos al otro lado de la ranura
de la tarjeta de memoria.
2.
Inserte la tarjeta de memoria en la ranura "Memory Card".
10
7
6
10
3.
9. Ranura de Seguridad
Vea la página siguiente;
http://www.kensington.com/
10. Terminal de toma de tierra
En algunos casos, dependiendo el entorno en que la unidad
esté instalada, la superfície del panel puede resultar áspera o
granulada. Esto es debido a una carga eléctrica infinitesimal,
absolutamente inofensiva. Sin embargo, si ello le crea
molestias, conecte la terminal de toma de tierra (ver figura)
en una masa exterior. Cuando la unidad está conectada a
tierra puede aparecer un ligero zumbido según las
características de su instalación. Si no está seguro del método
de conexión, contacte con el Servicio Técnico Roland más
cercano o con un distribuidor autorizado Roland, que
encontrará en el listado de la página "Información".
Lugares Inadecuados para la conexión:
Tuberías de conducción de agua (pueden generar un shock o
electrocución)
Tuberías de Gas (pueden causar fuego o explosiones)
Líneas Telefónicas terrestres o pararayos (puede resultar
peligroso en caso de tormenta eléctrica)
5
4
3
2
Use los tornillos para sujetar el protector de tarjetas como se muestra en la
figura.
Protector de tarjetas
Vista lateral
1
9
