5. MONTAJE Y CONEXIONADO

5.1. Condiciones Ambientales

La temperatura ambiental máxima de funcionamiento del arrancador es de 45ºC. Es posible trabajar
a temperaturas de 50ºC, sobredimensionando el equipo un 2% por cada grado adicional.
5.2. Grado de Protección
Los arrancadores V5 están protegidos contra contactos fortuitos con las partes bajo tensión para
cuerpos extraños mayores de 12mm. Protección IP20.

5.3. Montaje del Arrancador

El arrancador progresivo V5 se montará en posición vertical.
En los equipos de 9 a 90A los terminales para entrada de línea y los de salida de alimentación a
motor, están situados en la parte inferior. En el resto, los terminales de entrada de línea están
situados en la parte superior y los de salida a motor en la parte inferior.
En las tallas 3 y 4 están incluidas de serie las pletinas de Bypass, si se desea alimentar el
arrancador con pletina y no con cable, deberemos añadir la opción L03 para la talla 3 y la opción L04
para la talla 4.
Para mejorar la disipación de calor, se recomienda su fijación sobre placa metálica.
Si se instalan dentro de un envolvente, prever la ventilación adecuada.
Al montarse varios arrancadores juntos, dejar separación por ambos lados de 40mm, y por su parte
superior e inferior 150mm mínimo.
Evite colocar el arrancador encima de un equipo que genere calor. En caso de montarse un
arrancador sobre otro, el aire caliente del arrancador inferior debe de canalizarse para que no
alcance al superior.

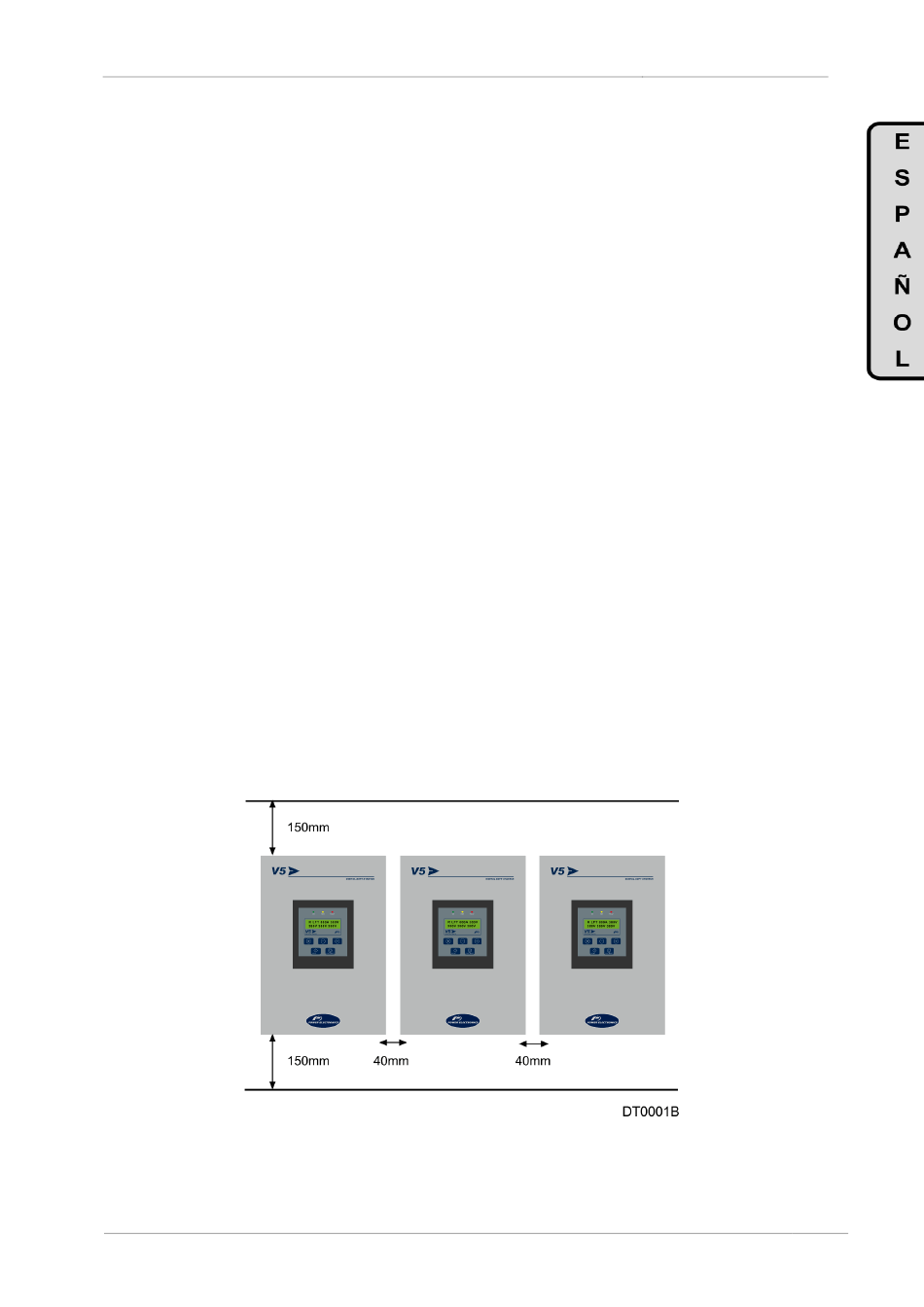

Figura 2.1 Montaje y distancia mínima entre equipos V5
SERIE V5
MONTAJE Y CONEXIONADO
19
