DETALLE A: JUMPER SELECCIÓN DE TENSIÓN
Descripción Selecciona la tensión del motor.
Función Ajuste de tensión de entrada de suministro.
Ajuste Posición 1: 220V
Posición 2: 400V
Posición 3: 500V
Posición 4: 690V
Nota: Los arrancadores para tensiones de 220V/380V/500V utilizan la tarjeta de control con referencia E001.
Los arrancadores para tensiones de 690V utilizan la tarjeta de control con referencia E002.
DETALLE B: JUMPER SELECCIÓN FORMATO DE ENTRADAS ANALÓGICAS
Descripción Selecciona el formato de las entradas analógicas.
Valor por defecto EA1= A2 (0-10V); EA2= A3 (0-20mA)
Función Ajuste de la entrada analógica.
Ajuste Posición A1: 0-20mA/ 4-20mA (Entrada analógica 1).
Posición A2: 0-10V (Entrada analógica 1).
Posición A3: 0-20mA/ 4-20mA (Entrada analógica 2).
Posición A4: 0-10V (Entrada analógica 2).
Nota: Para seleccionar la entrada analógica únicamente deberá situar el jumper en la posición que corresponda.

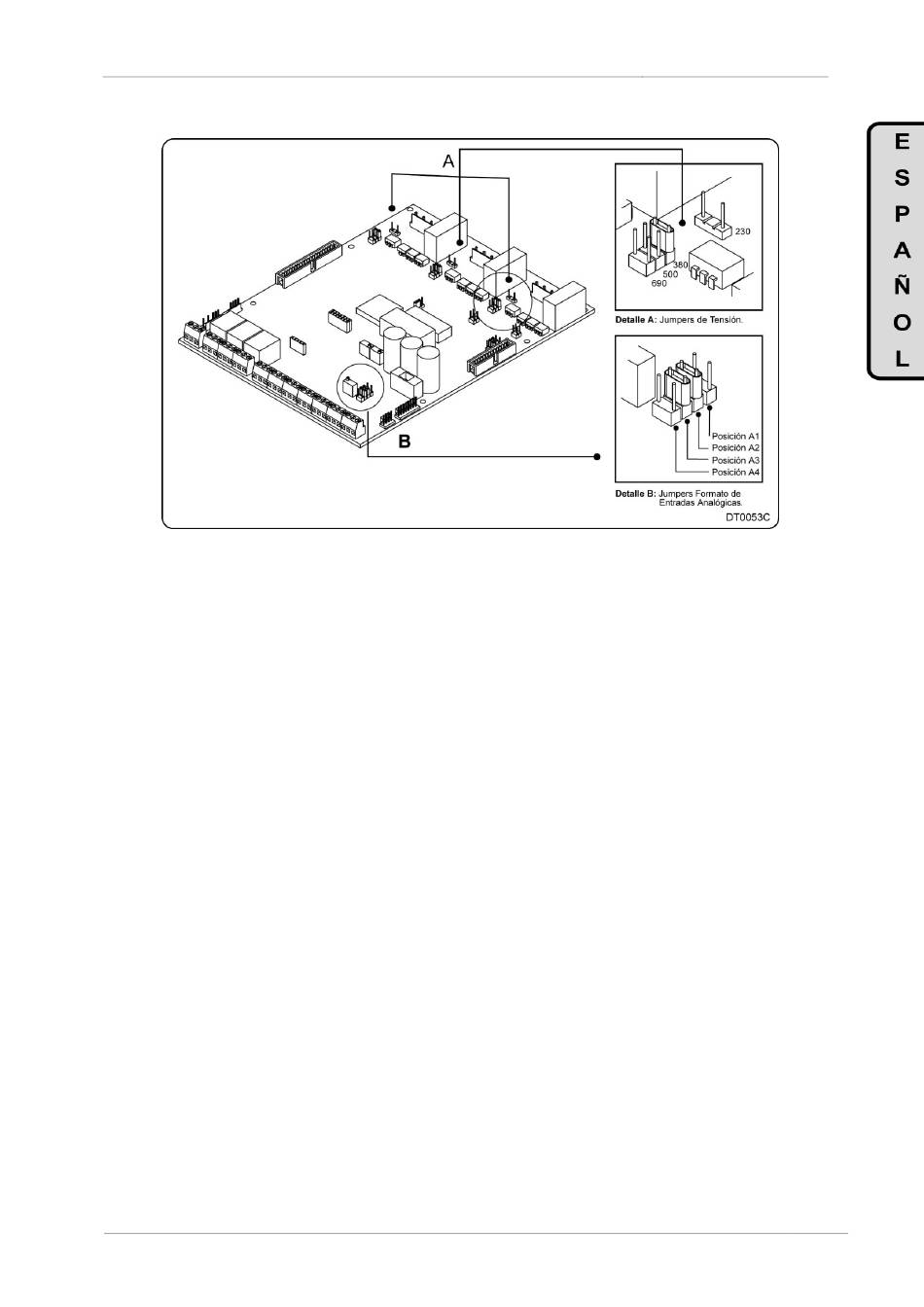

Figura 2.10 Posición de los Jumpers
