SERIE V5
POWER ELECTRONICS
 Conexión Reactiva

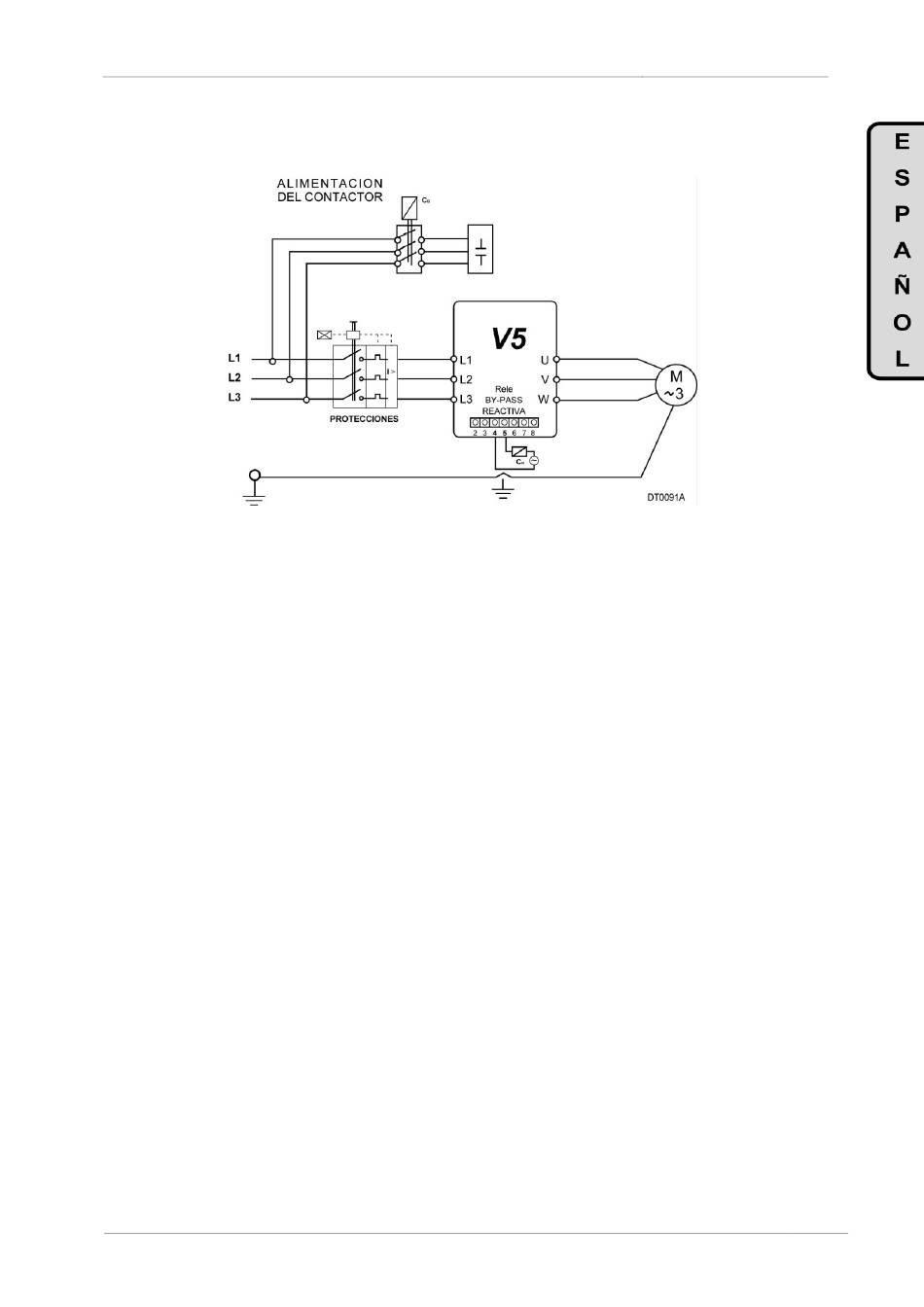

Figura 2.7 Conexión Reactiva
Nota: El RELÉ 2 (Terminales 4 y 5) debe configurarse como BYPASS / REACTIVA >> G7.2= 15
No poner condensadores a la salida del V5, puede provocar daños.
23
MONTAJE Y CONEXIONADO
