5.4. Condiciones de Disipación de Calor
Los equipos V5 disipan 3 vatios por amperio, si disponemos de un equipo V50210 (210A), el equipo
disipará 210 x 3 = 630vatios a plena carga.

5.5. Conexionado de Potencia y Cableado de Control

5.5.1. Conexiones de Potencia

Para cumplir con el reglamento de baja tensión, en el cableado de potencia, se dispondrá
protección contra cortocircuitos en la alimentación del equipo V5, pudiendo ser, un interruptor
automático con protección magnética o seccionador en carga con fusibles.
El arrancador V5 incorpora protección térmica (electrónica), muy eficaz frente a sobrecargas del
motor, por lo que no es necesario duplicar ésta protección.
En la salida del arrancador no debe instalarse ningún elemento de corte.
La conexión de condensadores para mejorar el factor de potencia se hará aguas arriba del
arrancador y de los fusibles de protección, estableciéndose la conexión de los condensadores a
la red después de finalizarse la rampa de aceleración y desconectándose al inicio de la
deceleración.
Nota: Es imprescindible que el instalador garantice el correcto cumplimiento de la normativa y las
regulaciones vigentes y de aplicación en los diferentes países o zonas de instalación.
Protección diferencial
Para cumplir la normativa en vigor sobre contactos directos e indirectos en las instalaciones, se
dispondrán las protecciones necesarias aconsejando la instalación de interruptores diferenciales
regulables en tiempo y sensibilidad.
Protección contra sobre tensiones
Ante la posibilidad de tener sobre tensiones de origen atmosférico, las instalaciones deberán
estar protegidas mediante descargadores a tierra.
 Configuración Recomendada
Nota: RELÉ 3 (Terminales 7 y 8 configurados como FALLO GENERAL) >> G7.3= 09
20
MONTAJE Y CONEXIONADO

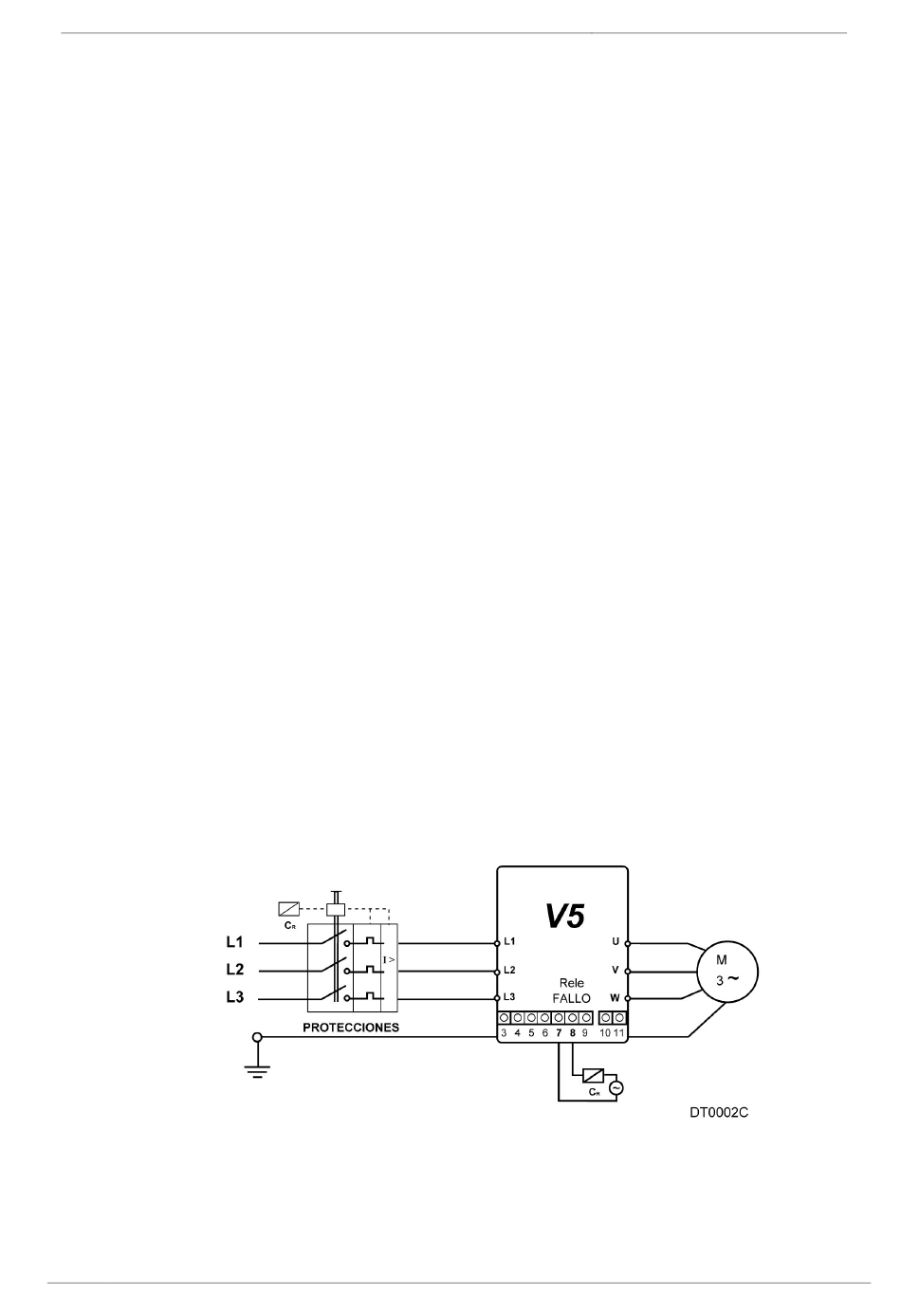

Figura 2.2 Configuración recomendada de cableado de potencia
