Elegir una posición de montaje fácilmente accesible incluso desde la parte posterior y si
es posible exenta de vibraciones. La temperatura ambiente debe estar entre los 0° y los
50°C.
El instrumento puede ser montado sobre un panel de espesor hasta 15mm, después de
haber sido realizado un orificio rectangular de 45x92mm.
Para las dimensiones de medida y orificio en panel, ver fig.2.
La textura del panel debe ser superior a 6,3 µmm.
El instrumento viene provisto de una junta de goma de panel. (de 50 a 60 Sh).

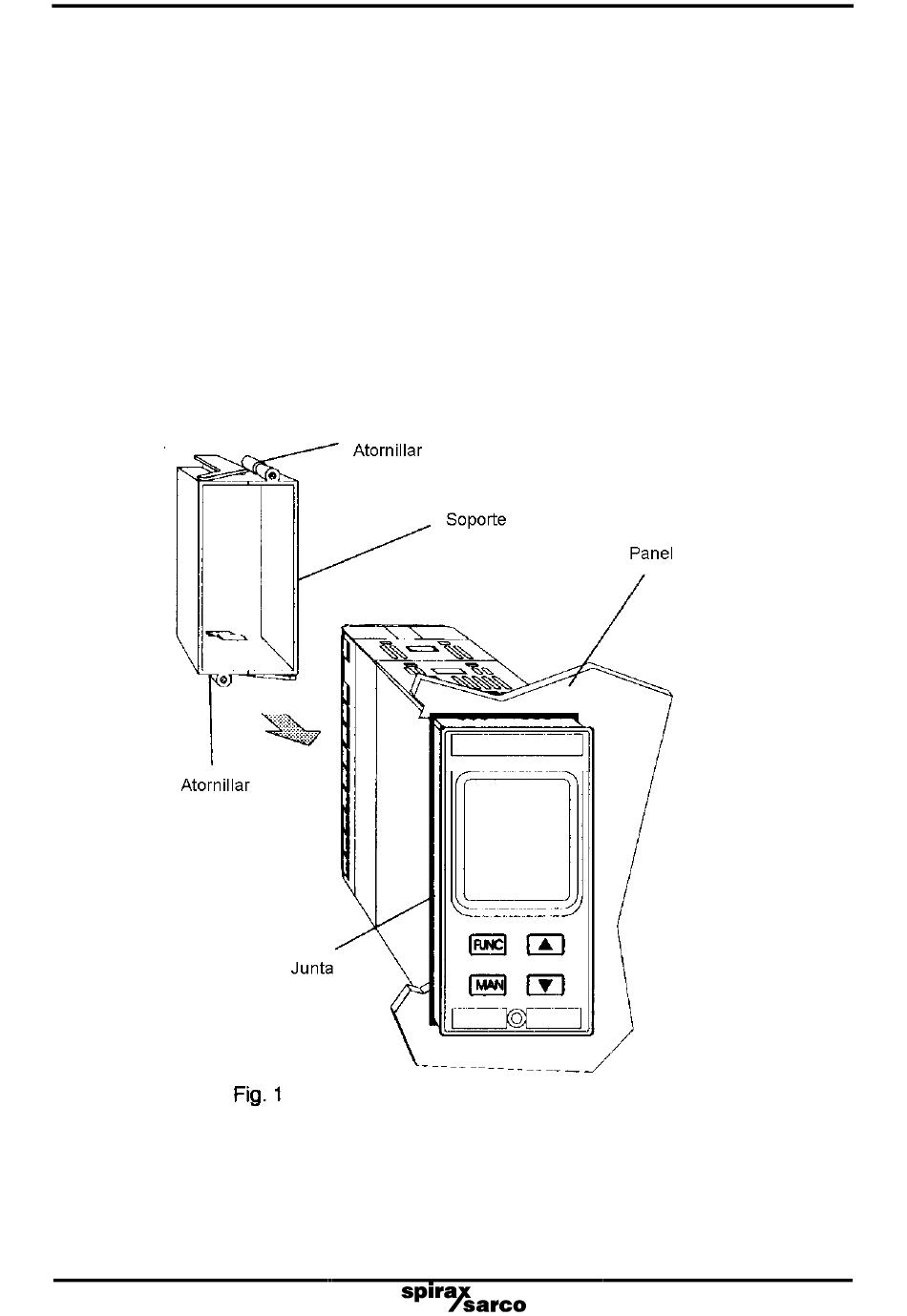

Para garantizar la protección IP65 y NEMA 4, insertar la junta entre el instrumento y el
panel (como se muestra en la figura 1).
Para fijar el instrumento en el panel, insertar el soporte de montaje y con un
destornillador, ajustar los tornillos con un par entre 0.3 y 0.4 Nm.
