B-8
PROCEDIMIENTO PARA CAMBIAR JUEGOS
DE RODILLOS IMPULSORES Y DE PRESIÓN
1. Apague la fuente de poder.
2. Libere la presión en el rodillo de presión columpiando
el brazo de presión ajustable hacia abajo y en direc-
ción a la parte posterior de la máquina. Levante el
ensamble de rodillo de presión fundido y permita que
se asiente en una posición vertical.
3. Remueva la placa de retención de la guía de alambre
externa, aflojando los dos tornillos estriados grandes.

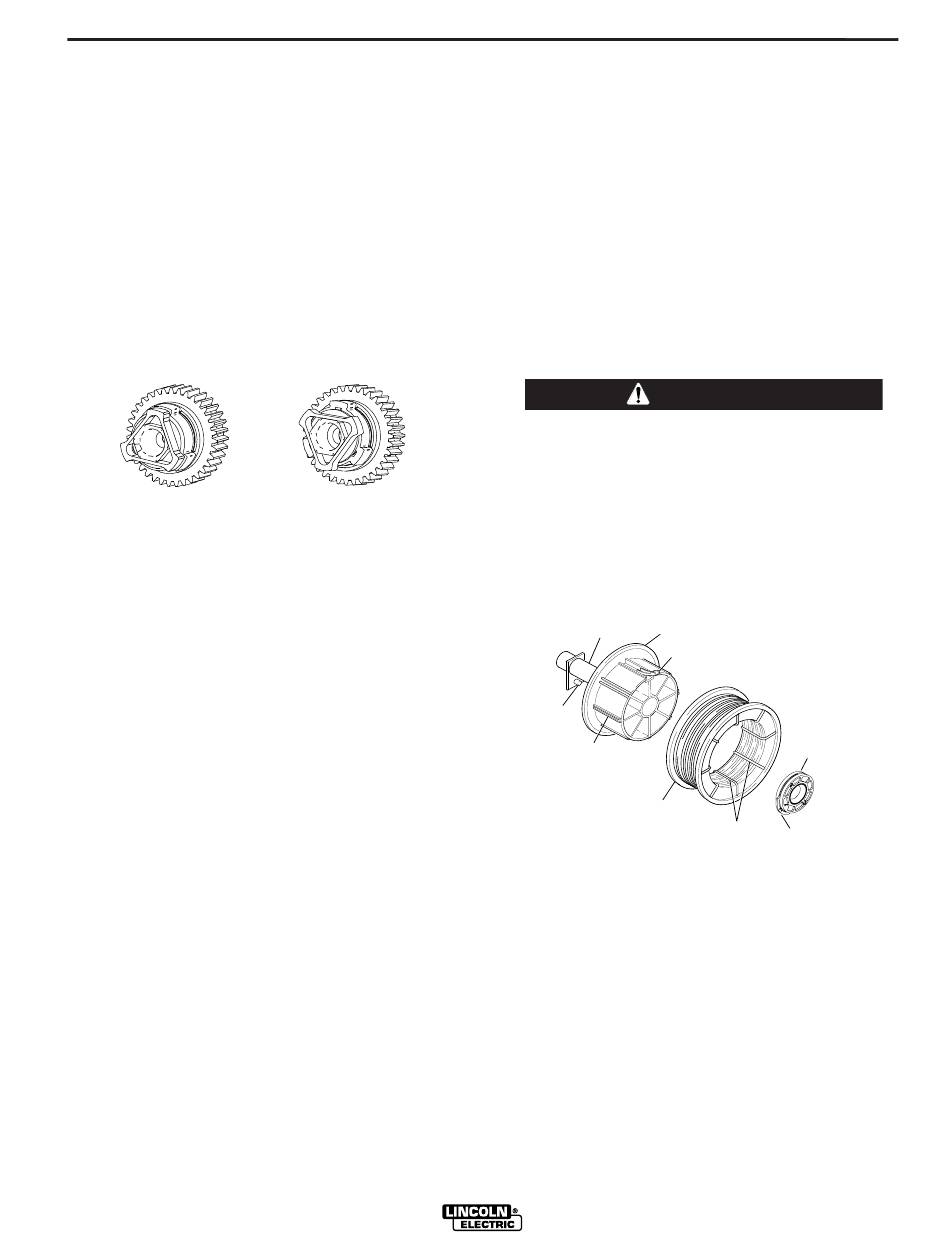

4. Gire el mecanismo de retención del rodillo de presión
hacia la posición sin asegurar como se muestra a con-
tinuación, y remueva el rodillo. (Vea la Figura B.3)
FIGURE B.3
POSICIÓN SIN ASEGURAR
5. Remueva la placa de la guía de alambre interior.
6. Reemplace los rodillos de impulsión y presión, así
como la guía de alambre interna por un juego ade-
cuado para el nuevo tamaño de alambre. NOTA:
Asegúrese de que la guía y punta de contacto tam-
bién tienen un tamaño adecuado para el tamaño
de alambre seleccionado.
7. Alimente manualmente el alambre desde el carrete
de alambre, a través de la ranura del rodillo impul-
sor y guía de alambre, y de ahí a través del buje de
bronce del ensamble de la pistola y cable.
8. Vuelva a colocar la placa de retención de la guía
de alambre externa apretando los dos tornillos
estriados grandes. Vuelva a colocar el brazo de
presión ajustable en su posición original para
aplicar presión. Ajuste la presión según sea nece-
sario.
CARGA DEL CARRETE DE ALAMBRE -
READI-REELS, CARRETES O BOBINAS
Para Montar un Paquete de Readi-Reel de 14
kg (30 Lb.) (Usando el Adaptador de Readi-
Reel K363-P de Plástico Moldeado):
1. Abra la Puerta del compartimiento del Mecanismo
de Alimentación.
2. Aplane la Barra de Liberación en el Collarín de
Retención, y remuévala del eje.
3. Coloque el Adaptador Opcional en el eje.
OPERACIÓN
POSICIÓN ASEGURADA
POWER MIG
4. Reinstale el Collarín de Retención. Asegúrese de que la Barra de
Liberación "salte" y de que los retenedores del collarín se engranen
totalmente en la ranura del anillo de retención en el eje.
5. Gire el eje y adaptador para que el anillo de retención esté en la posi-
ción de las doce en punto.
6. Coloque el Readi-Reel en tal forma que durante la alimentación gire
en la dirección que permita se desenrede desde la parte superior de
la bobina.
7. Coloque uno de los alambres del gabinete interno del Readi-Reel en
la ranura de la palanca de resorte de retención.
8. Baje el Readi-Reel para aplanar el resorte de retención y alinear los
otros alambres del gabinete interno con las ranuras en el adaptador
moldeado.
9. Deslice el gabinete completamente sobre el adaptador hasta que el
resorte de retención se "salte" totalmente.
PRECAUCIÓN
Revise para asegurarse de que el anillo de retención ha
regresado completamente a la posición asegurada y de
que sujeta firmemente al gabinete del Readi-Reel en su
lugar. El resorte de retención debe reposar sobre el gabi-
nete y no sobre el electrodo de soldadura.
----------------------------------------------------------------------
10. A fin de remover el Readi-Reel del Adaptador, aplane la
palanca del resorte de retención con el pulgar al tiempo que
jala el gabinete del Readi-Reel del adaptador moldeado con
ambas manos. No remueva el adaptador del eje.
FIGURA B.4
EJE DE DIÁMETRO
EXTERNO DE 2 PULGS.
ADAPTADOR
RESORTE DE RETENCIÓN
PIN DE
SUJECIÓN DE
FRENADO
RANURAS
READI-REEL
MONTAJE DE CARRETES DE 4.5-20 kg (10 a 44
Lb.) (Diámetro de 12"/350MP mm) o Bobinas
Innershield de 6 kg (14Lb.):
(Para bobinas Innershield de 6 Kg (13-14 lb.), se debe utilizar un
Adaptador de Bobina K435).
1. Abra la Puerta del Compartimiento del Mecanismo de Alimentación
2. Aplane la Barra de Liberación en el Collarín de Retención, y remué-
vala del eje.
3. Coloque el carrete en el eje asegurándose de que el pin de frenado
del eje entra en uno de los orificios en la parte posterior del carrete
(Nota: una marca de flecha en el eje se alinea con el pin de suje-
ción del freno para ayudar a alinear un orificio). Asegúrese de que
el alambre sale del carrete en la dirección que permita que se
desenrede desde la parte superior de la bobina.
350MP
®
B-8
COLLARÍN DE
RETENCIÓN
ALAMBRES DEL
BARRA DE
GABINETE INTERNO
LIBERACIÓN
