5. Afloje el tornillo del zoquet que sujeta a la barra del
conector contra el buje de la pistola Importante:
no intente remover completamente el tornillo
allen guía.
6. Remueva la guía de alambre externa, y empuje el
buje de la pistola fuera del mecanismo de ali-
mentación. Debido al ajuste preciso, tal vez sea
necesario golpear ligeramente para remover el
buje.
7. Desconecte la manguera de gas protector del buje
de la pistola, si se requiere.
8. Conecte la manguera de gas protector al nuevo
buje de pistola, si se requiere.
9. Gire el buje de la pistola hasta que el orificio del
tornillo mariposa se alinee con el orificio del tornillo
mariposa en la placa de alimentación. Deslice el
buje del receptor de la pistola en el mecanismo de
alimentación y verifique si los orificios de los tornil-
los mariposa están alineados.
10. Apriete el tornillo del zoquet.
11. Inserte la pistola de soldadura en el buje de la
pistola y apriete el tornillo mariposa.
BUJE DEL RECEPTOR
DE PISTOLA
BLOQUE DEL CONECTOR
OPERACIÓN
CÓMO EVITAR PROBLEMAS DE
ALIMENTACIÓN DE ALAMBRE
Los problemas de alimentación de alambre pueden evitarse
observando los siguientes procedimientos de manejo de la
pistola:
1. No tuerza o jale el cable alrededor de esquinas puntiagu-
das.
2. Mantenga el cable de la pistola tan recto como sea posi-
ble cuando suelde o cargue el electrodo a través del
cable.
3. No permita que carretillas o camiones pasen por encima
de los cables.
4. Mantenga el cable limpio siguiendo las instrucciones de
mantenimiento.
5. Use sólo electrodos limpios y libres de óxido. Los electro-
dos de Lincoln tienen lubricación adecuada de superficie.
6. Reemplace la punta de contacto cuando el arco empiece
a perder estabilidad o cuando el extremo de la punta de
contacto está fundida o deformada.
7. Mantenga la tensión de frenado del eje del carrete de
alambre al mínimo requerido, a fin de evitar recorrido
excesivo del carrete que puede causar que el alambre se
"desenrede" de la bobina.
8. Utilice rodillos impulsores y una presión de mecanismo de
alimentación/rodillo de presión adecuados para el
tamaño y tipo de alambre que se está utilizando.

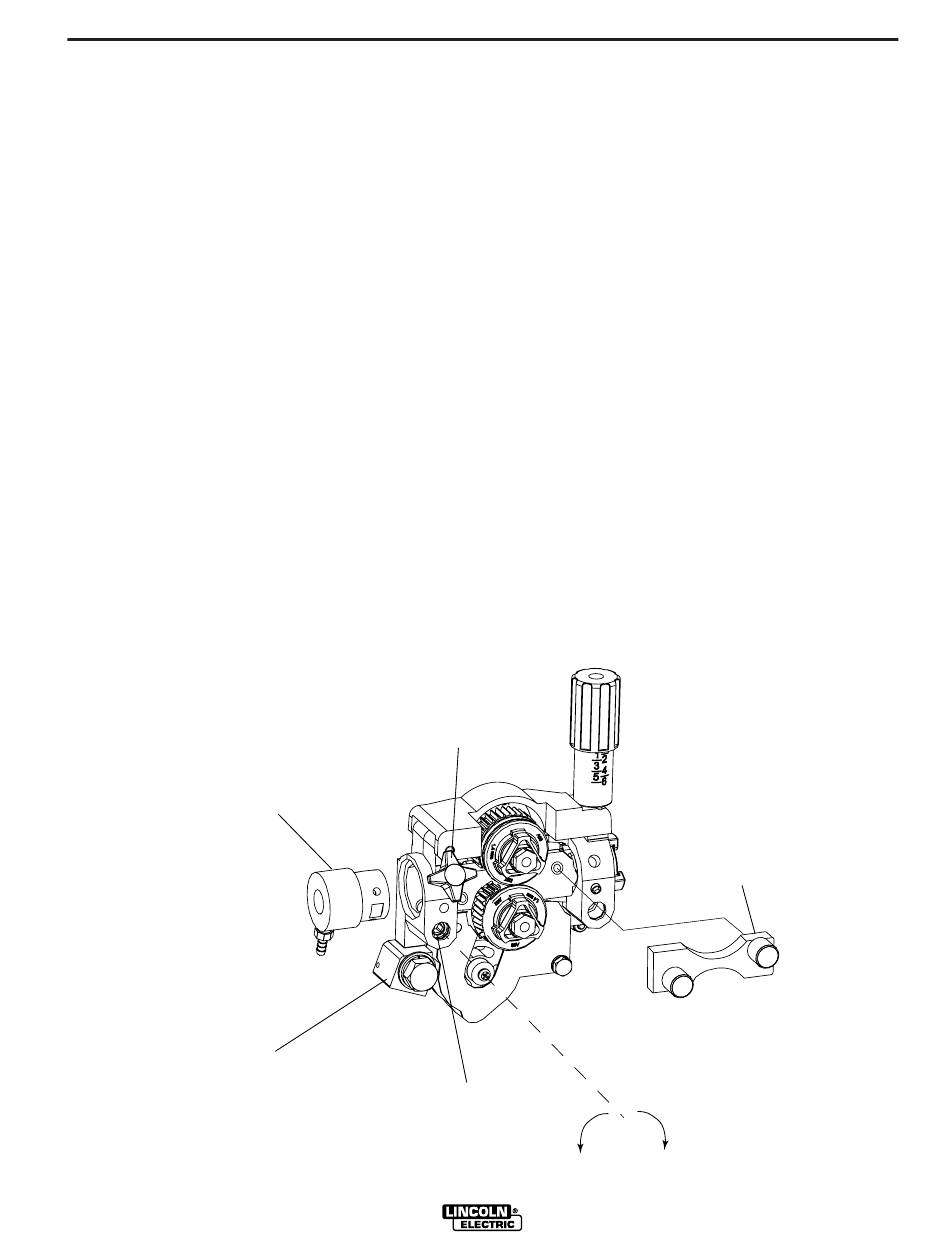

Figura B.2b
TORNILLO MARIPOSA
TORNILLO
ALLEN GUÍA
AFLOJAR
POWER MIG
®
350
GUÍA DE ALAMBRE EXTERNA
APRETAR
