- Página 1 Manual de instrucciones y lista de piezas de recambio Unidad de control de la planta OptiControl CM22 Traducción de las instrucciones de servicio originales...
- Página 2 Gema Switzerland GmbH. OptiTronic, OptiGun, EasyTronic, EasySelect, OptiFlow y SuperCorona son marcas registradas de Gema Switzerland GmbH.
-
Página 3: Tabla De Contenido
Ámbito de aplicación ....................7 OptiControl CM22 - información general ..............7 Características típicas ................7 Datos técnicos Unidad de control de la planta OptiControl CM22 ..........9 Sistema ...................... 9 Datos eléctricos ..................9 Display ....................... 9 Dimensiones .................... 10 Conexiones .................... - Página 4 Lista de piezas de recambio Pedido de piezas de recambio ................39 OptiControl CM22 - Lista de piezas de recambio ..........40 OptiControl CM22 - piezas de recambio .............. 41 OptiControl CM22 - piezas de recambio (parte trasera) ........42 2 •...
-
Página 5: Disposiciones Generales De Seguridad
NOTA Contiene consejos de utilización e información práctica Uso previsto 1. La Unidad de control de la planta OptiControl CM22 ha sido desarrollada con tecnología punta y cumple con las normas de seguridad técnica aceptadas. Está concebido y construido exclusivamente para su uso en trabajos convencionales de recubrimiento en polvo. -
Página 6: Medidas De Seguridad Específicas Del Producto
Medidas de seguridad específicas del producto Generalidades La unidad de control de la planta OptiControl CM22 es un componente del equipo e integrado en el sistema de seguridad del mismo. Si se va a utilizar fuera del sistema de seguridad deben tomarse las medidas pertinentes. -
Página 7: Acerca De Este Manual De Instrucciones
Generalidades El presente manual de instrucciones contiene toda la información importante necesaria para trabajar con la OptiControl CM22. Le guiará durante la puesta en marcha y le proporcionará asimismo indicaciones y consejos para el óptimo empleo de su nuevo equipo de recubrimiento electrostático. -
Página 9: Descripción Del Funcionamiento
La OptiControl CM22 es particularmente conveniente para el recubrimiento automático de todas las piezas. También en el caso de un cambio de color, la OptiControl CM22 apoya idealmente al operador. La OptiControl CM22 ha sido concebido especialmente para el funcionamiento en las cabinas Magic. -
Página 11: Datos Técnicos
V 04/13 Datos técnicos Unidad de control de la planta OptiControl CM22 Sistema OptiControl CM22 Procesador RISC/32 Bit, 400 MHz Memoria 64 MB Memoria remanente 125 kByte Datos eléctricos OptiControl CM22 Voltaje nominal 24 VDC SELV, tensión baja de seguridad 24 VDC según DIN 19240... -
Página 12: Dimensiones
V 04/13 Dimensiones OptiControl CM22 Dimensiones mecánicas 170 x 130 x 39 mm Recorte 157 x 117 mm Conexiones OptiControl CM22 Ethernet 100Base-TX / 10Base-T 1 x CAN, non libre de potencial USB 2.0 Ranura Tarjeta SD Memory 1 x SDA Specification 1.00... -

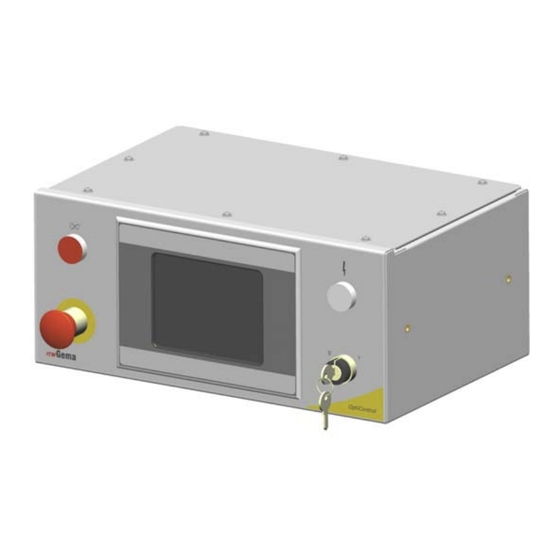

Página 13: Elementos Operativos Y De Indicación
Interruptor a llave (voltaje de control ON/OFF) Interruptor de parada de emergencia (desconectar la instalación en caso de emergencia) Pulsador luminoso (confirmación de error) Elemento luminoso (voltaje de control OK) Panel de control Elementos operativos y de indicación • 11 OptiControl CM22... -
Página 14: Parte Trasera
V 04/13 Parte trasera OptiControl CM-22 - elementos operativos y de indicación (parte trasera) Conexión de señales de control internas AUX Entrada CAN Salida CAN 12 • Elementos operativos y de indicación OptiControl CM22... -
Página 15: Puesta En Marcha
V 04/13 Puesta en marcha Generalidades La OptiControl CM22 se preajusta, se configura y se comprueba en la fábrica Gema. Eso permite una puesta en marcha más rápida, porque menos parámetros deben ser ajustados a la planta. Los datos de aplicación del reporte de laboratorio ofrecen una ayuda adicional, porque estos se pueden utilizar como ajuste básico de las... -
Página 16: Disposiciones Generales De Manejo
Color del marco naranja = estado activo p. ej. la pistola pulveriza, el ventilador está funcionando, el sistema de gestión de polvo está listo para el servicio Color del marco rojo = error 14 • Puesta en marcha OptiControl CM22... -
Página 17: Teclas De Función
Las puertas se cierran 4. Pulsar la tecla Las puertas se abren Confirmar el error, la sirena de alarma se apaga. Tecla Ayuda Tecla Datos de objeto Tecla Posición de referencia Tecla Rejilla fotoeléctrica Puesta en marcha • 15 OptiControl CM22... -
Página 18: Teclas Táctiles
Iniciar y parar las pistolas Iniciar y parar los ejes Los datos de objeto se cargan directamente en el control de pistolas y ejes Los datos de objeto no se descargan 16 • Puesta en marcha OptiControl CM22... -
Página 19: Activación De La Instalación
Girar el interruptor principal. Girar la llave de contacto para conectar la tensión de control. Se ilumina el piloto de control. La OptiControl CM22 arrancará el sistema operativo, el PLC y el software de servicio abriéndolo en la página inicial. - Página 20 V 04/13 Página principal (no activada) 4. Pulsar la tecla 5. Seleccionar el perfil de usuario deseado mediante las teclas 6. Pulsar la tecla 18 • Activación de la instalación OptiControl CM22...
- Página 21 V 04/13 pulsar 8. Introducir la contraseña y confirmar con RET Activación de la instalación • 19 OptiControl CM22...
- Página 22 V 04/13 9. Pulsar la tecla 10. Pulsar la tecla Todos los ejes se desplazan a su posición de referencia. 20 • Activación de la instalación OptiControl CM22...
- Página 23 (véase el manual de instrucciones pertinente) 12. Seleccionar el modo de servicio: Servicio automático Servicio manual Limpieza 13. Si algún componente de la instalación aún no está listo para el servicio, aparecerá el mensaje correspondiente: Activación de la instalación • 21 OptiControl CM22...
-
Página 24: Modo De Servicio Automático
ECO" durante el servicio automático. El motor no conecta una frecuencia mayor hasta que no hayan pasado piezas por la detección de objetos. 2. Pulsar el símbolo para cargar objetos de recubrimiento (consulte la información detallada más adelante) 22 • Activación de la instalación OptiControl CM22... - Página 25 = Línea anterior = Línea siguiente = Página siguiente = Ir al último objeto de la lista 4. Pulsar la tecla para confirmar la selección. 5. Ahora el CM22 está listo para la producción Activación de la instalación • 23 OptiControl CM22...
-
Página 26: Modo De Servicio Manual
Modo de servicio manual Editar, seleccionar y deseleccionar datos de ejes 1. Pulsar la tecla Se abrirá la siguiente pantalla: Editar y iniciar los ejes 24 • Activación de la instalación OptiControl CM22... -
Página 27: Iniciar Los Ejes, Independiente Del Transportador
2. Pulsar la tecla la tecla se ilumina en naranja y los reciprocadores se desplazan si los ejes están seleccionados. Activación de la instalación • 25 OptiControl CM22... -
Página 28: Editar, Seleccionar Y Deseleccionar Datos De Pistola
Modificar los datos de pistola para todas las pistolas a la vez 1. Pulsar la tecla 2. Los valores se cambiarán automáticamente para todas las pistolas a la vez. 3. Pulsar el campo de entrada correspondiente para modificar los datos de pistola. 26 • Activación de la instalación OptiControl CM22... -
Página 29: Arrancar Pistolas Con Independencia Del Transportador
1. Pulsar la tecla la tecla se ilumina en naranja y se simula el transportador activo. 2. Pulsar la tecla la tecla se ilumina en naranja y las pistolas pulverizan si están seleccionadas. Activación de la instalación • 27 OptiControl CM22... -
Página 30: Corrección Diaria
Esta función se utiliza cuando el generador de impulsos de bus CAN está defectuoso o cuando el transportador aún no está listo para el servicio. No obstante, con esta simulación del generador de impulsos de bus CAN es posible recubrir. 28 • Activación de la instalación OptiControl CM22... -
Página 31: Modo De Servicio De Limpieza
Modo de servicio de limpieza 1. Pulsar la tecla Se abrirá la siguiente pantalla: La limpieza del suelo de cabina funciona con una frecuencia de limpieza aumentada. para cerrar las puertas de la cabina. Activación de la instalación • 29 OptiControl CM22... - Página 32 9. A continuación, seguir los pasos de limpieza del sistema de gestión de polvo. 10. Abrir las puertas de la cabina y cerrar las tapas (si existen). Pulsar para abandonar el modo de limpieza. 30 • Activación de la instalación OptiControl CM22...
- Página 33 V 04/13 12. La limpieza del suelo de cabina sigue en funcionamiento. 13. Seleccionar el modo de servicio deseado. 14. Finalizar la producción. pulsar pulsar Activación de la instalación • 31 OptiControl CM22...
-
Página 35: Gestión De Datos De Objeto
= Línea anterior = Línea siguiente = Página siguiente = Ir al último objeto de la lista Buscar datos por introducción de nombre Copiar datos Pegar datos Fijar los valores estándar Cancelar Gestión de datos de objeto • 33 OptiControl CM22... -
Página 36: Copiar Y Pegar Datos De Objeto
Asignar un nombre a los datos de objeto Accionar el campo de la tabla para abrir un teclado con el que se puede asignar un nombre al juego de datos. Asignar un nombre a los datos de objeto 34 • Gestión de datos de objeto OptiControl CM22... -
Página 37: Visualización De Errores / Diagnóstico
= Página siguiente = Ir a la última entrada de la lista Visualizar el historial de errores Borrar el historial de errores Abrir la siguiente página de información Confirmar el error Visualización de errores / diagnóstico • 35 OptiControl CM22... -
Página 38: Comprobar La Rejilla Fotoeléctrica
Pulsar la tecla Se abrirá la siguiente pantalla: Información sobre la rejilla fotoeléctrica Visualización de la anchura derecha e izquierda Visualización de la altura (el haz más bajo interrumpido) Visualización de los segmentos 36 • Visualización de errores / diagnóstico OptiControl CM22... -
Página 39: Niveles De Usuario Y Acceso
Niveles de usuario y acceso Nivel de usuario 0 (gema) Permite manejar el panel sin restricciones. Este nivel está reservado al personal técnico de Gema. El nivel se cierra automáticamente en 3 minutos. Nivel de usuario 1 (usuario 1) No permite la configuración. -
Página 41: Lista De Piezas De Recambio
Ø 8/6 mm, 8 mm de diámetro exterior / 6 mm de diámetro interior ¡ATENCIÓN! Deben utilizarse únicamente las piezas de recambio originales de Gema, ya que de esta manera se preservará la protección contra explosiones. Si se producen daños por el uso de recambios no originales, la garantía quedará anulada. -
Página 42: Opticontrol Cm22 - Lista De Piezas De Recambio
V 04/13 OptiControl CM22 - Lista de piezas de recambio OptiControl CM22 - completa 1002 350 1008 968 Micro Touch Panel - XV102-5,7", completo Interruptor a llave 3, nivel M, captador L+R 268 038 Parte inferior del interruptor - completa, contacto normalmente abierto 267 821 Lámpara de alarma - 24 VDC, blanca... -
Página 43: Opticontrol Cm22 - Piezas De Recambio
V 04/13 OptiControl CM22 - piezas de recambio OptiControl CM22 - piezas de recambio Lista de piezas de recambio • 41 OptiControl CM22... -
Página 44: Opticontrol Cm22 - Piezas De Recambio (Parte Trasera)
V 04/13 OptiControl CM22 - piezas de recambio (parte trasera) OptiControl CM22 - piezas de recambio (parte trasera) 42 • Lista de piezas de recambio OptiControl CM22... - Página 45 V 04/13 Lista de piezas de recambio • 43 OptiControl CM22...
