Posez le contrôleur de débit à la verticale sur la buse à gaz et réglez le débit
nécessaire au détendeur.
La quantité de gaz de protection devrait idéalement correspondre au diamètre
de la buse à gaz : buse à gaz Ø16 -> 15-16 l/min. Ajustez la quantité de gaz de
protection si besoin.
Attention : une mauvaise protection gazeuse entraîne une mauvaise qualité de
soudure.
La torche de soudage aspirante est équipée d'un connecteur compact (connecteur EURO
standard) avec un écrou de serrage. Veillez toujours à ce que l'écrou de serrage soit bien serré.
Un contact lâche peut provoquer un échauffement des faisceaux.

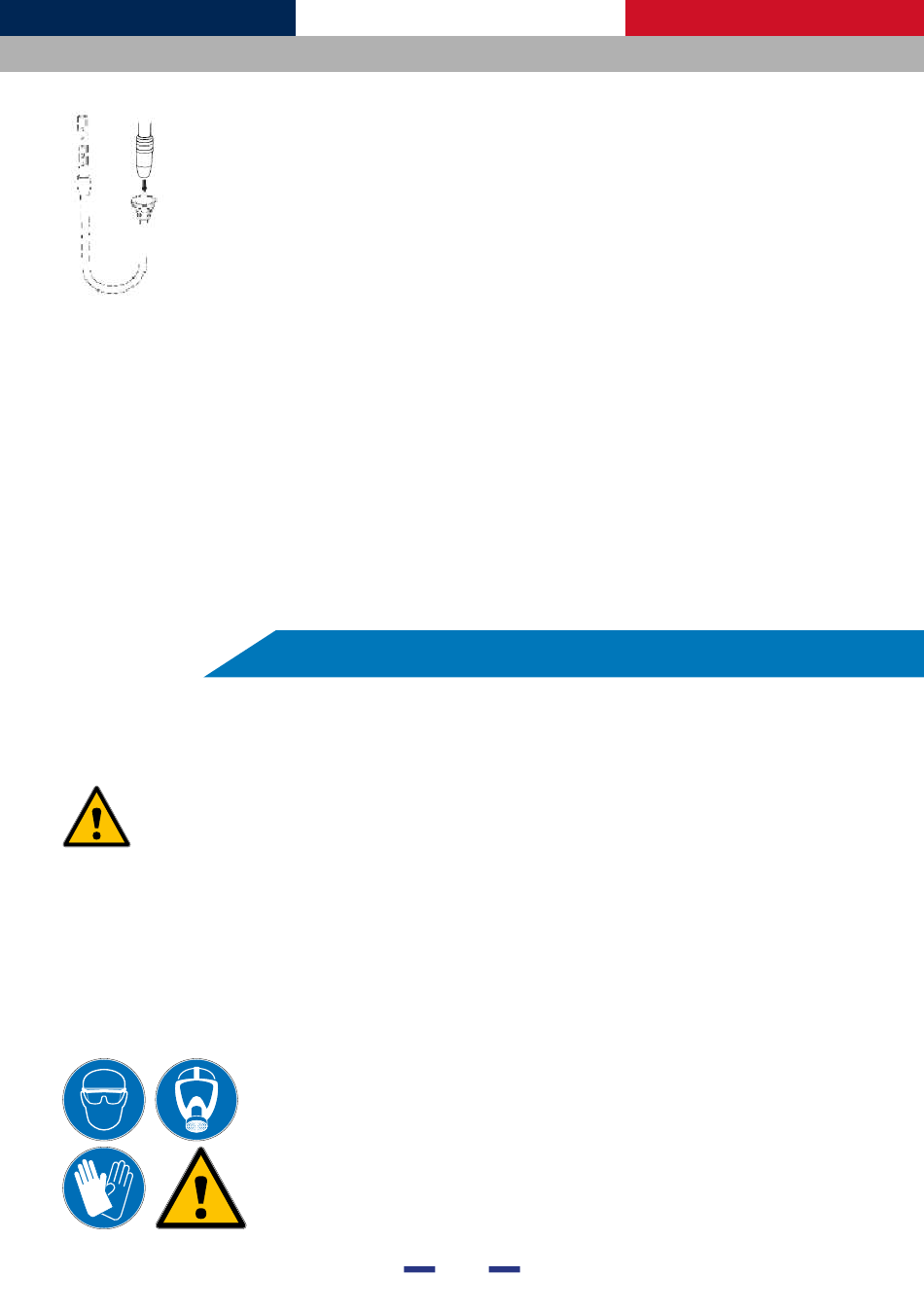

A partir du connecteur EURO, insérez la gaine dans le tuyau jusqu'à ce qu'elle sorte de la tête de
la torche. Fermez la protection du dévidoir et allumez l'alimentation électrique. Appuyez sur le
bouton de fil du dévidoir jusqu'à ce que le fil-électrode sorte du tube contact de la tête de torche.
La sortie du fil-électrode peut provoquer des blessures corporelles !
Lors de l'activation de la gâchette, une tension électrique peut se produire.
La vitesse d'avance du fil peut être réglée à l'aide du potentiomètre de l'alimentation électrique.
Lorsque vous changez le diamètre du fil-électrode, veillez à changer également le tube contact.
Les torches aspirantes ENGMAR doivent être connectées à une unité d'aspiration pour
assurer l'extraction des fumées de soudage.
Toutes les valeurs indiquées s'appliquent uniquement en cas d'utilisation d'un
dispositif d'aspiration.
Relier la torche à une unité d'extraction ENGMAR par un tuyau flexible adapté dont la longueur
ne dépasse pas 10 m. Du côté de la torche, le tuyau se raccorde sur la pièce en T en plus du
connecteur EURO. Du côté du groupe d'extraction, le tuyau se raccorde sur le manchon du
boîtier de filtration.
Pour plus d'informations, veuillez vous référer au manuel d'utilisation de l'unité d'extraction.
5 . M I S E E N S E R V I C E
R A C C O R D E M E N T D E L' E X T R A C T I O N
Risque de blessures :
Pendant toute la durée de maintenance/entretien, montage,
démontage, réparation :
- Veillez à ce que la source de courant et l'alimentation gaz soient
bien coupées.
- Assurez-vous que personne ne puisse allumer la source. Risque de
blessures graves par projections de pièces.
- Veiller à porter des vêtements de protection, des lunettes de protection
ainsi qu'une protection respiratoire pendant toute intervention.
