Asegure la estanqueidad de todas las conexiones de gas.
La selección del tipo de gas de protección depende, por un lado, del trabajo de soldadura
previsto, pero también del tipo de boquilla de gas.
Operación antes de la conexión:
Abra la válvula de la botella de gas muy brevemente antes de conectarla. Esta operación
elimina posibles impurezas.
Control del gas:
Afloje el sistema de arrastre, luego corte (con una pinza) el hilo de soldadura al ras de la
boquilla de gas. Abra suavemente la válvula de la botella. Mantenga presionado el gatillo de
contacto de la antorcha (el gas escapa).

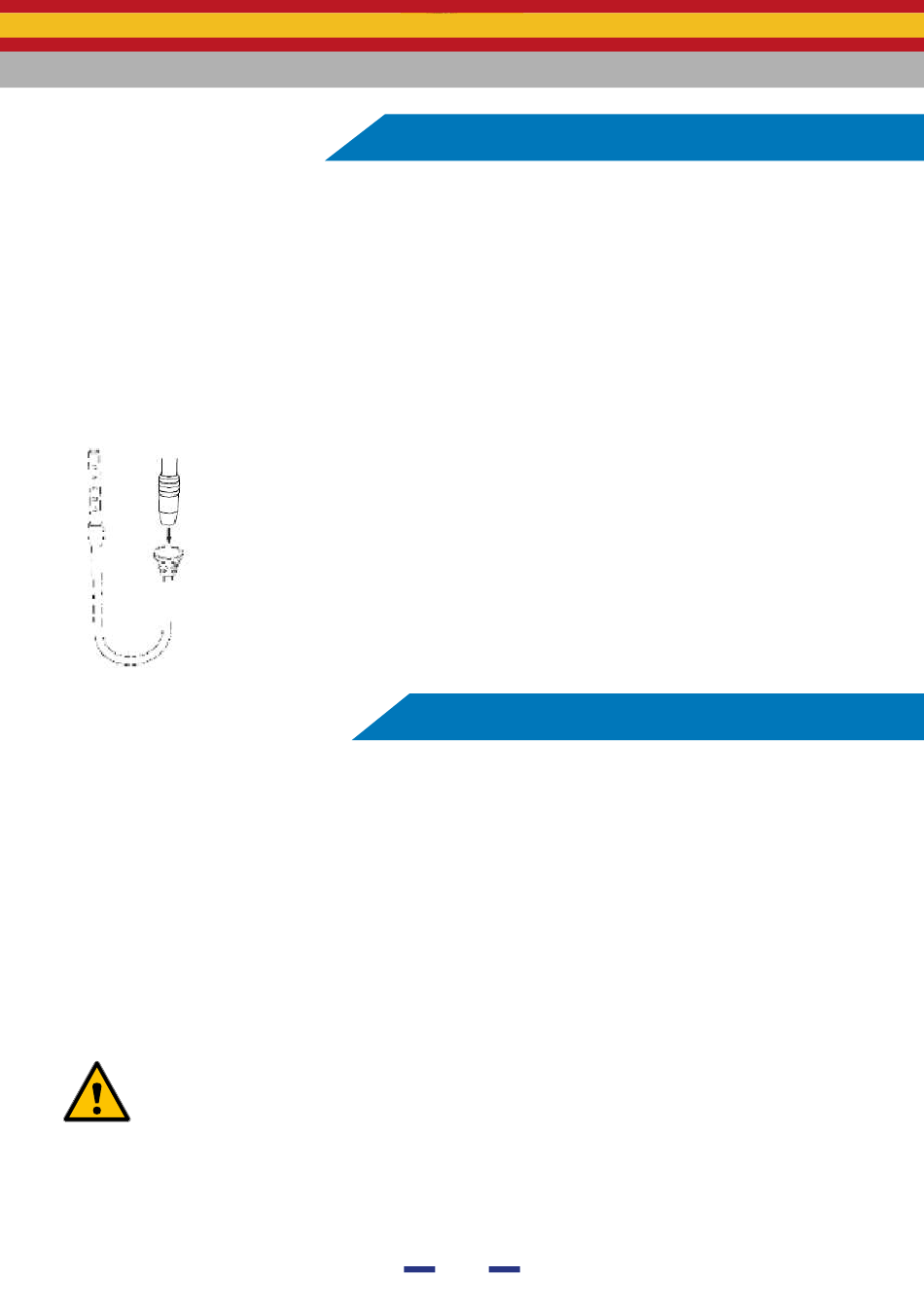

Ponga el controlador de flujo (Fig.1) verticalmente sobre la boquilla de gas
y ajuste el flujo necesario al reductor de presión.
La cantidad de gas protector debe corresponder idealmente al diámetro de
la boquilla de gas: boquilla de gas Ø16 -> 15-16 l / min.
Ajuste la cantidad de gas protector si es necesario.
Una deficiente protección del gas contribuye a una mala calidad de la soldadura.
Debe conectar obligatoriamente las antorchas de aspiración ENGMAR a un grupo de aspiración
de alto vacío / un central de aspiración de alto vacío que permita aspirar y recoger los humos de
soldadura.
Para un rendimiento óptimo, los caudales requeridos que dependen de la aplicación deben estar
entre 80m3 / h y 100m3 / h.
Depende del modelo de la antorcha, el vacío requerido para obtener estos valores debe estar entre
15,000 Pa a 20,000 Pa El vacío debe ser estable.
Consulte también los requisitos de CARSAT para su región, así como las notas técnicas de INRS.
Debe alcanzarse un equilibrio entre el volumen de gas protector y el flujo de aspiración para
garantizar una buena calidad de soldadura y una aspiración ideal de los humos de soldadura. Esto
depende de varios parámetros y debe determinarse antes de poner en servicio las antorchas.
Podemos asesorarle.
Todos los datos especificados en este documento solo son válidos para su uso
con un grupo de aspiración ENGMAR
Conecte la antorcha a un grupo de aspiración por una longitud de manguera flexible menor o
igual a 10m. La conexión en el lado de la antorcha se realiza en la T de conexión montada junto
a la conexión EURO, lado del grupo en el manguito del cárter de la caja de filtración. Puede haber
dos manguitos para conectar 2 antorchas sobre el mismo grupo aspirante en el caso de grupos
de doble entradas. Respecto al funcionamiento del grupo aspirante, refiérase a su manual.
2 . S E G U R I D A D
C O N T R O L D E L G A S D E P R O T E C C I Ó N
Cuidado:
C O N E X I Ó N D E L A A S P I R A C I Ó N
