Bromic Heating PLATINUM SMART-HEAT Serie Instrucciones De Instalación página 114

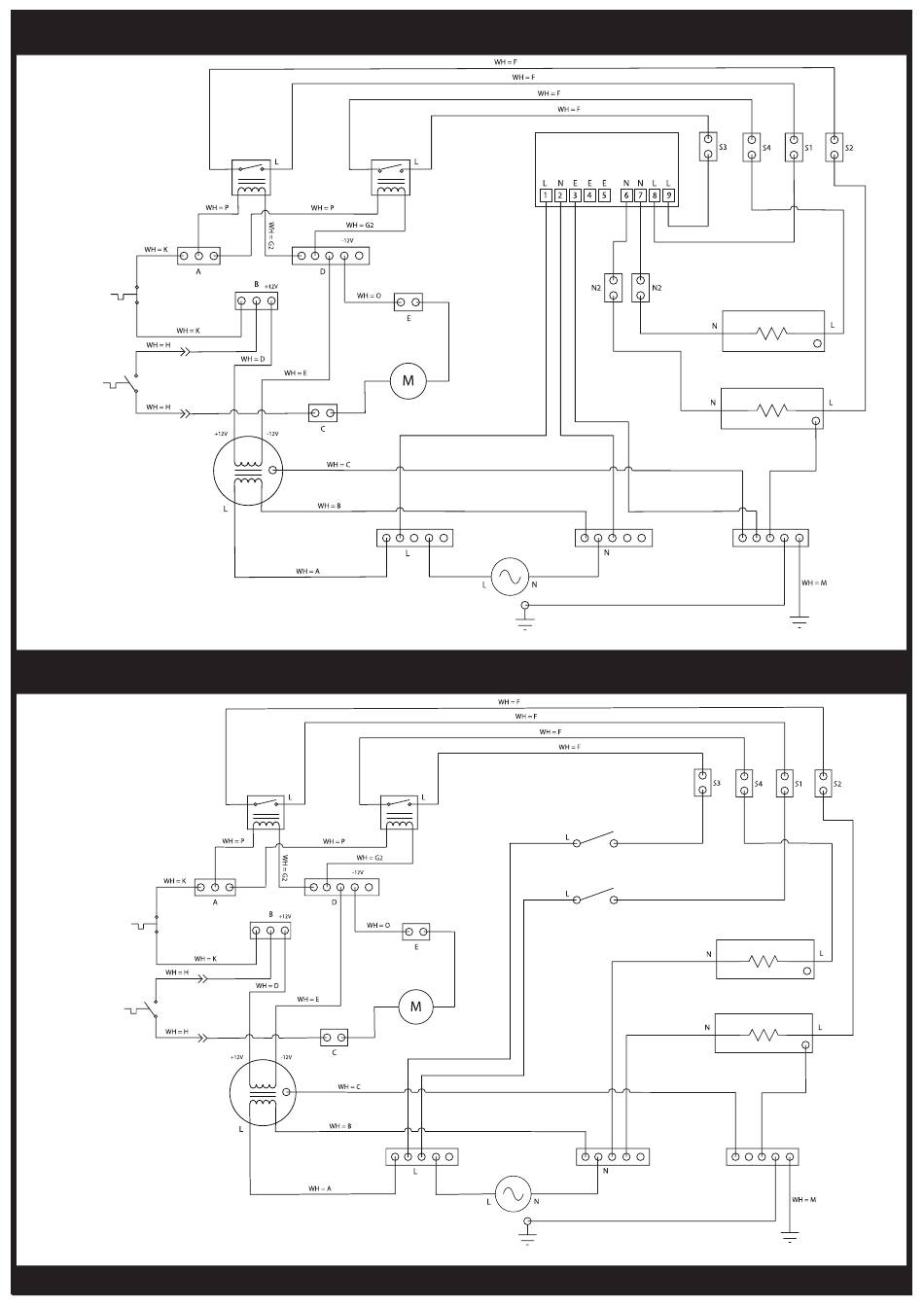

SCHEMA ELETTRICO 4500W - PER CONTROLLER DI ACCENSIONE/SPEGNIMENTO O DIMMER
Interruttore termico
non autoripristinante
(NC)
Autoripristino
Interruttore termico
(NO)
240 V CA/12 V CC
TRASFORMATORE
SCHEMA ELETTRICO 4500W - PER INTERRUTTORE A PARETE
Interruttore termico
non autoripristinante
(NC)
Autoripristino
Interruttore termico
(NO)
240 V CA/12 V CC
TRASFORMATORE
RELÈ 1 RELÈ 2
(NO) (NO)
VENTOLA 12V
FASCIO DI CAVI = WH
RELÈ 1 RELÈ 2
(NO) (NO)
VENTOLA 12V
FASCIO DI CAVI = WH
CONTROLLER DI ACCENSIONE/
SPEGNIMENTO O DIMMER
INGRESSO
ALIMENTAZIONE CA 208 V
TERRA
OPPURE
220-240V
INTERRUTTORE A PARETE (1500W)
(FORNITO DAL CLIENTE)
INTERRUTTORE A PARETE (3000W)
(FORNITO DAL CLIENTE)
TERRA
ALIMENTAZIONE CA 208 V
OPPURE
220-240V
bromic.com
USCITA
RISCALDATORE 1500W
RISCALDATORE 3000W
TERRA
MORSETTIERA
PUNTO DI MESSA A TERRA
RISCALDATORE 1500W
RISCALDATORE 3000W
TERRA
MORSETTIERA
PUNTO DI MESSA A TERRA
TERRA
TERRA
TERRA
TERRA
19
