BEDRADINGSSCHEMA VOOR PLAFONDUITSPARINGSPAKKET
2300W/3400W MET KLEINE TUSSENRUIMTE (VOOR GEBRUIK MET
DIMMER OF AAN/UIT)

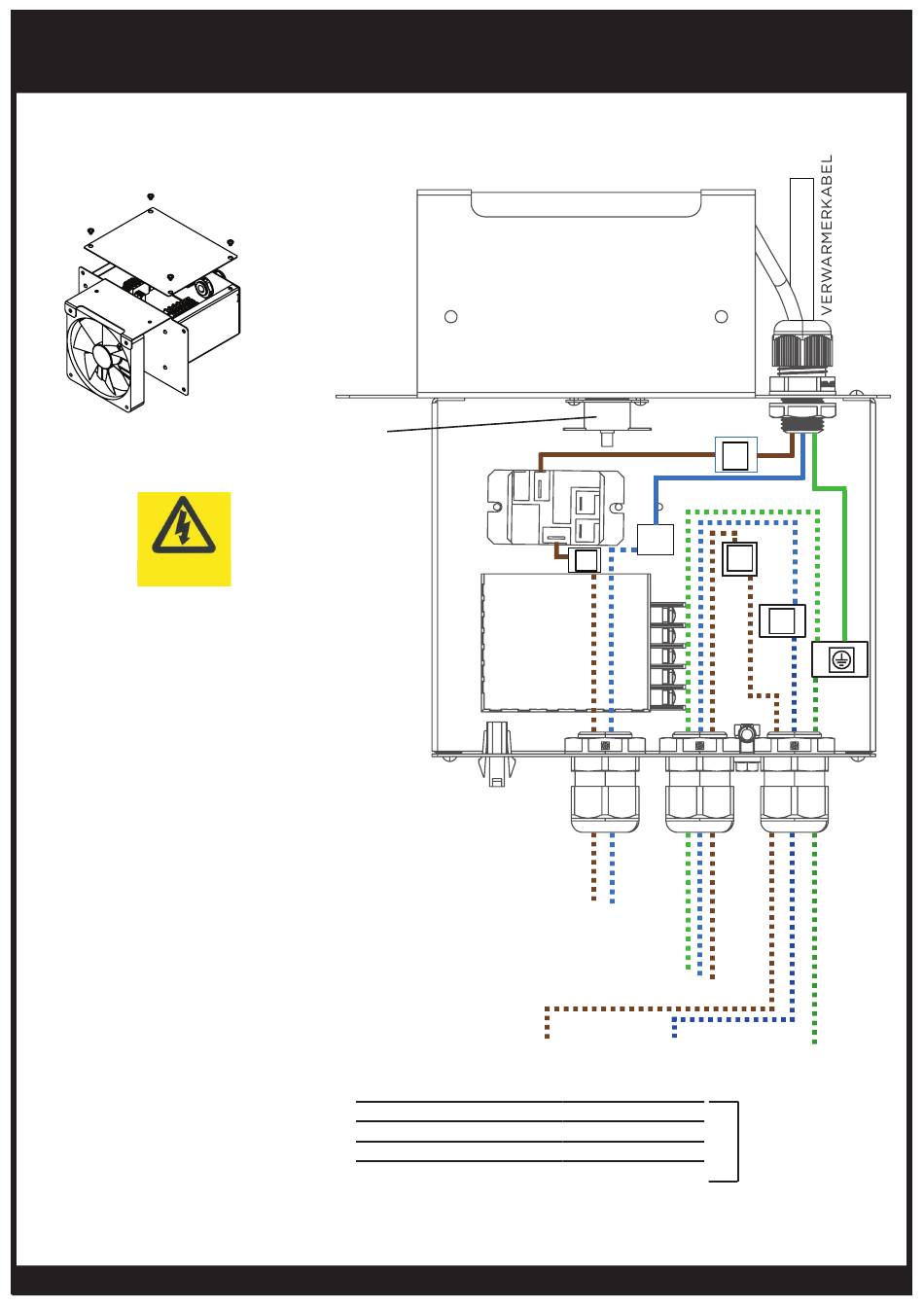

HIERONDER STAAT EEN VEREENVOUDIGD SCHEMA VAN DE AANSLUITDOOS.
ALLE DOOR DE INSTALLATEUR AANGEPASTE AANSLUITINGEN WORDEN WEERGEGEVEN.
NIET WEERGEGEVEN ITEMS MOGEN NIET WORDEN GEWIJZIGD.
Risico op
elektrische schok
WAARSCHUWING
Eénfasige verwarmer
wisselstroom moet permanent
zijn geïnstalleerd en kabels
aangesloten door een bevoegd of
gediplomeerd persoon.
Dit product is bedoeld voor gebruik
met 220-240V en 208V Platinum
elektrische verwarmers.
DRADEN
AANGEGEVEN ALS
STIPPELLIJNEN
WORDEN GELEVERD
DOOR DE
INSTALLATEUR.
AANTEKENINGEN:
• Raadpleeg voor bedradingsinstructies bij gebruik van Bromic SmartHeat-dimmers of AAN/UIT-regelaars de
instructies die bij de regelaar zijn geleverd.
Niet-zelfherstellende
thermische schakelaar
BOVENAANZICHT
VAN AANSLUITKAST
Naar dimmervoeding (belasting) uitvoer
OF AAN/UIT-voeding (belasting) uitvoer
Naar dimmervoeding (belasting) invoer
OF AAN/UIT-voeding (belasting) invoer
SPANNINGHOUDEND/
OF
OF
OF
OF
S1
BRUIN
ONDER STROOM
TOEVOER 1
FASE A
FASE B
FASE C
