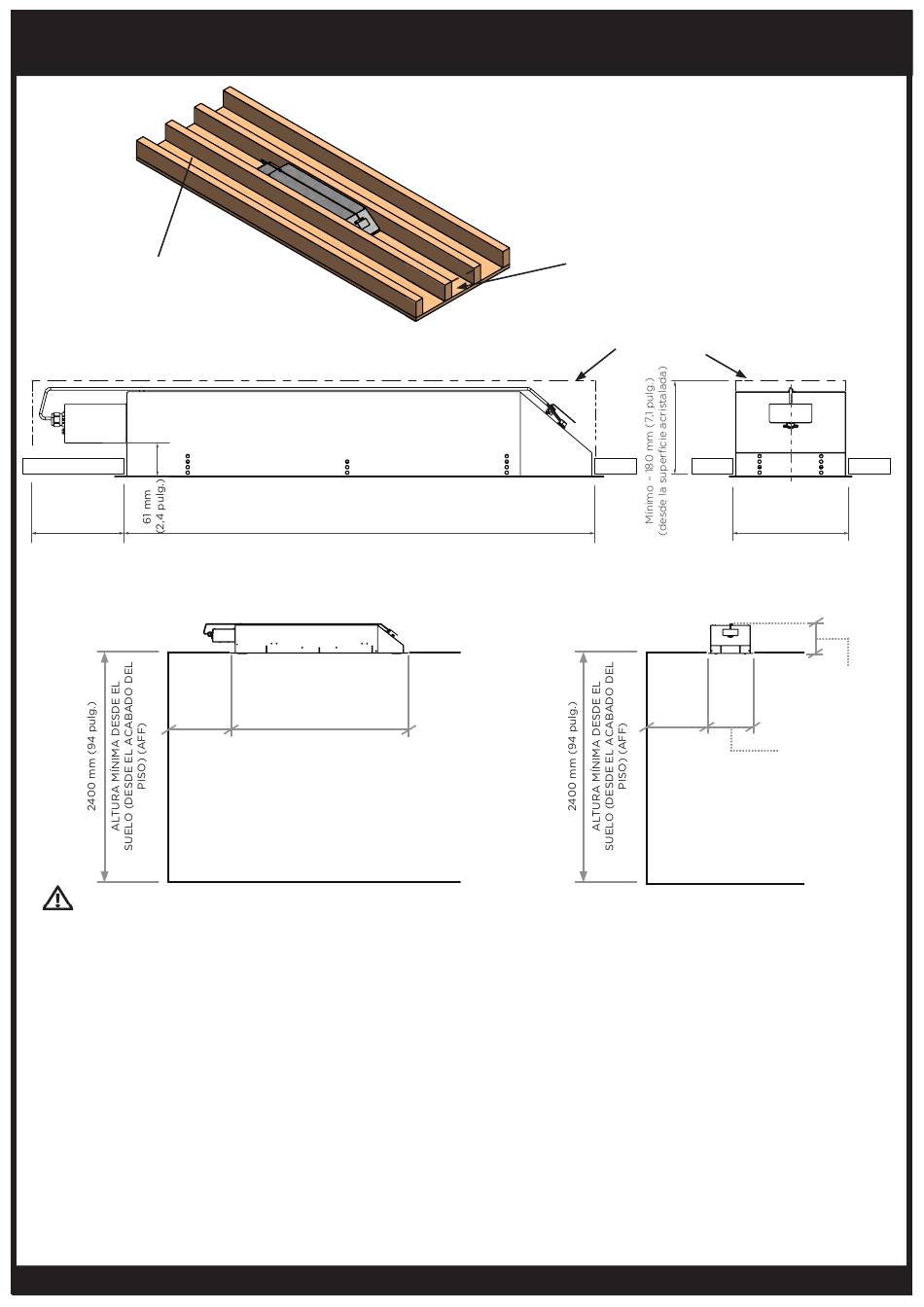

VISTA ISOMÉTRICA QUE MUESTRA LAS OPCIONES DE INSTALACIÓN DEL KIT
DE MONTAJE EMPOTRADO EN TECHOS CON POCO ESPACIO
VIGA DEL
TECHO
CORTE DEL TECHO Y ESPACIO DE SEPARACIÓN
200 mm
(7,9 pulg.)
ESPACIO DE SEPARACIÓN
DE LA CAJA DE BORNES
ESPACIO DE SEPARACIÓN EN LA ESTANCIA Y DIMENSIONES GENERALES
500 mm
(19,7 pulg.)
ESPACIO DE SEPARACIÓN
MÍNIMO DE LA PARED DESDE
LA MOLDURA
SUELO
ADVERTENCIA
El calefactor no debe cubrirse en ningún caso con
material aislante o similar.
El espacio mínimo vertical entre la caja de cavidad del techo
y la superficie del techo debe ser de 180 mm (7,1 pulg.).
El espacio mínimo medido desde el extremo de la caja de
bornes hasta la superficie más cercana debe ser de 200
mm (7,9 pulg.).
El espacio mínimo entre el corte del techo y la pared más
cercana debe ser de 500 mm (19,7 pulg.).
La distancia mínima entre calefactores medida desde
el borde del corte del techo debe ser de 500 mm (19,7
pulg.) con la excepción para Australia/Nueva Zelanda que
debe ser de como mínimo 2000 mm (78,7 pulg.)*.
La distancia mínima entre la superficie del calefactor y el
suelo (acabado del piso) debe ser de 2400 mm (94 pulg.).
*Nota:
La clausula 7.12.1 de la AS/NZ 60335.2.30:2015 especifica que la distancia
entre los lados del calefactor y los lados y cualquier calefactor empotrado
en el techo adyacente no deben ser de menos de cuatro veces la distancia
mínima especificada para la distancia entre los lados del calefactor y
cualquier elemento de construcción adyacente.
995 mm (39,2 pulg.) - [2300 W]
1430 mm (56,3 pulg.) - [3400 W]
1550 mm (61,0 pulg.) - [4500 W]
ANCHURA DEL CORTE TECHO
VISTA LATERAL
1039 mm (40,9 pulg.) -
[2300 W]
1475 mm (58,1 pulg.) -
[3400 W]
1595 mm (62,8 pulg.) -
[4500 W]
LONGITUD DE LA
MOLDURA
El ejemplo muestra el kit de montaje fijado sólo por
los laterales. El instalador debe asegurarse que el
producto queda firmemente instalado sobre una
estructura sólida.
SEPARACIÓN MÍNIMA DE 240 mm (9,4 pulg.)
ENTRE VIGAS - [2300 W/3400 W] 317 mm
TECHO
El desnivel máximo del montaje desde el horizontal es 6,4
mm (1/4 pulg.) sobre una inclinación de 25,4 mm (1,0 pulg.).
La caja de bornes debe montarse en el nivel más bajo.
Versiones estándar
Asegúrese de que la unidad de calefacción no quede expuesta
directamente a la lluvia o al contacto con el agua. Para
prolongar la vida útil del aparato y mantener su apariencia,
monte el calefactor bajo cubierta y protéjalo de la lluvia y de las
inclemencias del tiempo.
Versiones marinas
En un ambiente de aire salino, como cerca de un océano,
la corrosión ataca más rápidamente de lo habitual. Se ha
utilizado acero inoxidable 316 en la configuración Marina. La
niebla salina debe retirarse inmediatamente del calefactor y
del kit de montaje - aunque el calefactor y el kit de montaje
deben limpiarse cada quince días para garantizar la máxima
durabilidad. Llame a un técnico cualificado para comprobar
anualmente si hay zonas corroídas y para dejar fuera de
servicio el calefactor si se ve afectada la seguridad.
bromic.com
(12,5 pulg.) - [4500 W]
ESPACIO DE
SEPARACIÓN
238 mm (9,4 pulg.) - [2300 W/3400 W]
315 mm (12,4 pulg.) - [4500 W]
ANCHURA DEL CORTE
VISTA FRONTAL
500 mm
261 mm (10,3 pulg.) –
(19,7 pulg.)
[2300 W/3400 W]
ESPACIO DE
338 mm (13,3 pulg.) –
SEPARACIÓN MÍNIMO
DE LA PARED DESDE
LA MOLDURA
SUELO
178 mm (7 pulg.)
ALTURA
MÁXIMA DEL
PRODUCTO
[4500 W]
ANCHURA DE
LA MOLDURA
4
