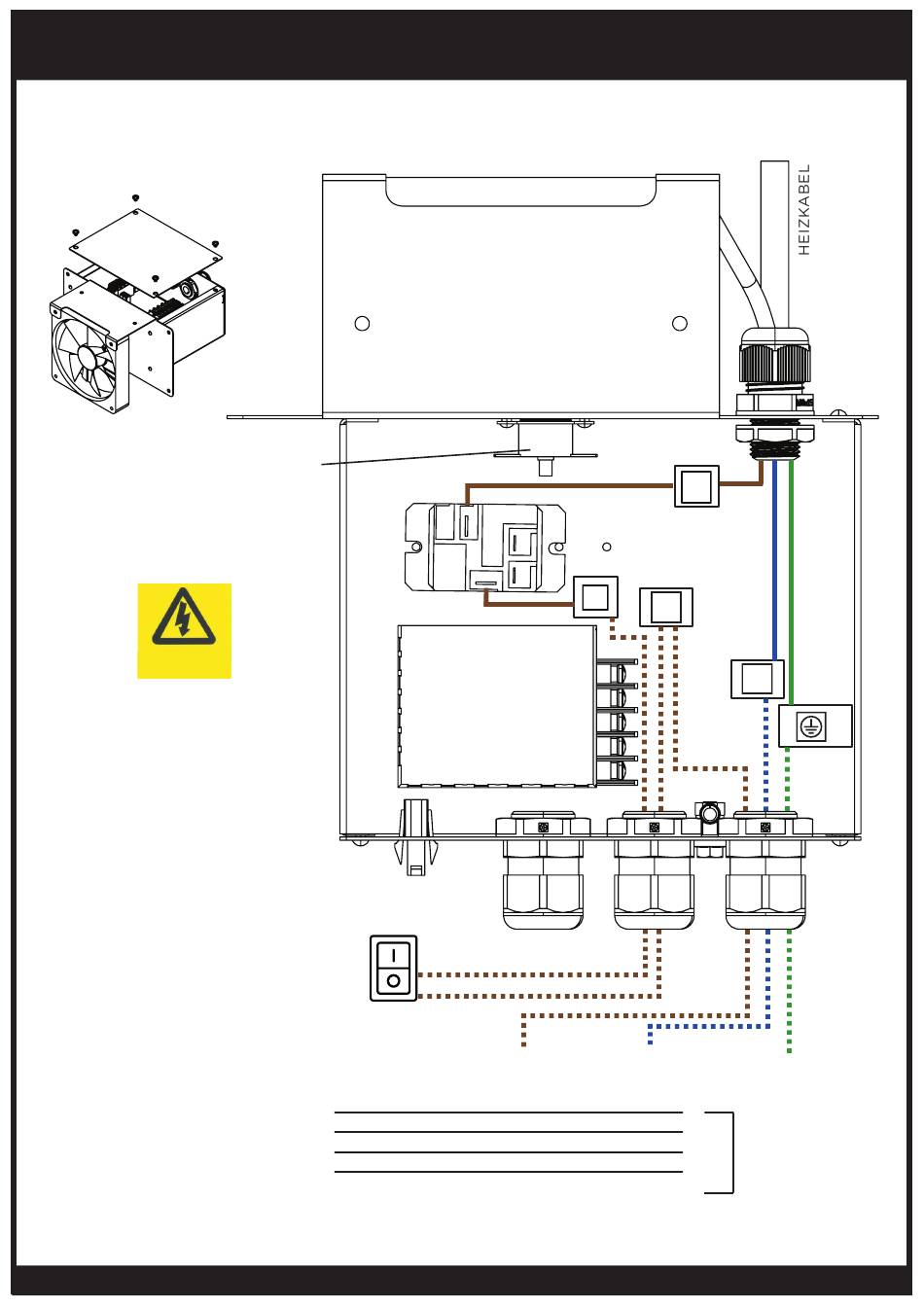

SCHALTPLAN FÜR DEN DECKENMULDENBAUSATZ MIT 2300 W/3400 W
(ZUR VERWENDUNG MIT EINEM WANDSCHALTER)
UNTEN IST EIN VEREINFACHTES DIAGRAMM DES KLEMMENKASTENS.
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
Nicht
selbstrückstellender
Thermoschalter
OBERANSICHT DES
ANSCHLUSSKASTENS
Gefahr eines
elektrischen Schlags
WARNUNG
Das mit Wechselstrom betriebene
Einphasen-Heizgerät muss von
einer autorisierten/lizenzierten
Person fest installiert und fest
verdrahtet werden.
Dieses Produkt ist für die Verwendung
mit 220-240 V und 208 V Platinum-
Elektroheizgeräten konzipiert.
WANDSCHALTER VOM KUNDEN
DRÄHTE, DIE DURCH
GESTRICHELTE LINIEN
GEKENNZEICHNET
SIND, WERDEN
VOM INSTALLATEUR
BEREITGESTELLT.
HINWEISE:
• Der Deckenmuldenbausatz ist nur für die Platinum-Elektrogeräte SII mit 2300 W, 3400 W und 4500 W
ausgelegt.
BEREITGESTELLT
UNTER SPANNUNG/
ODER
ODER
ODER
ODER
S1
BRAUN
AKTIV
HOT LEG 1
PHASE A
PHASE B
PHASE C
bromic.com
S2
L
N
BLAU
GRÜN/GELB
ERDUNG
NEUTRAL
HOT LEG 2
NUR USA
PHASE B
240 V ODER
PHASE C
208 V
PHASE A
