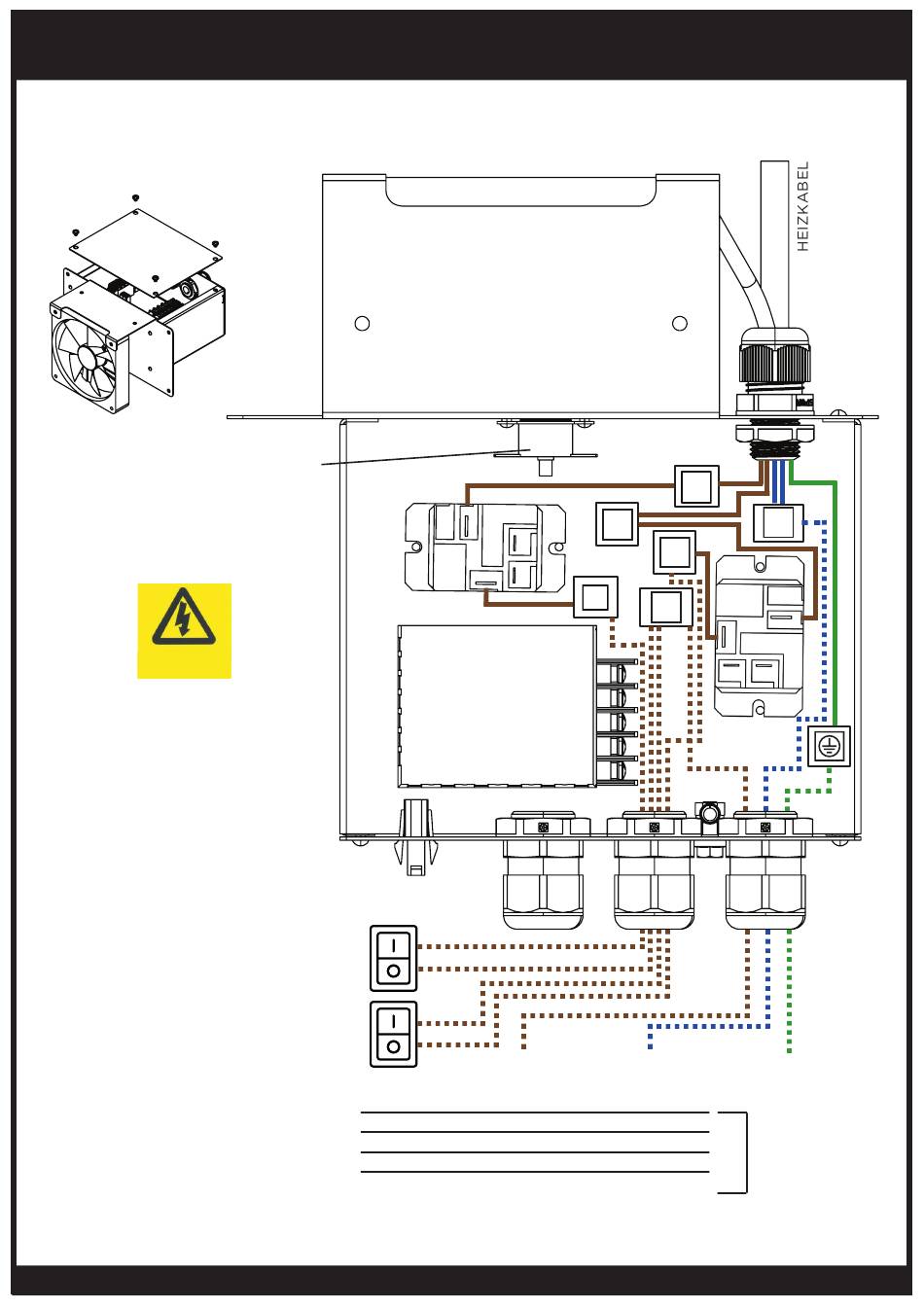

SCHALTPLAN FÜR DEN DECKENMULDENBAUSATZ MIT 4500 W
(ZUR VERWENDUNG MIT EINEM WANDSCHALTER)
UNTEN IST EIN VEREINFACHTES DIAGRAMM DES KLEMMENKASTENS.
ALLE VOM INSTALLATEUR ANZUPASSENDEN VERBINDUNGEN WERDEN ANGEZEIGT.
NICHT ANGEZEIGTE ELEMENTE DÜRFEN NICHT GEÄNDERT WERDEN.
Nicht
selbstrückstellender
Thermoschalter
OBERANSICHT DES
ANSCHLUSSKASTENS
Gefahr eines
elektrischen Schlags
WARNUNG
Das mit Wechselstrom betriebene
Einphasen-Heizgerät muss von
einer autorisierten/lizenzierten
Person fest installiert und fest
verdrahtet werden.
Dieses Produkt ist für die Verwendung
mit 220-240 V und 208 V Platinum-
Elektroheizgeräten konzipiert.
WANDSCHALTER (3000 W)
(VOM KUNDEN BEREITZUSTELLEN)
WANDSCHALTER (1500 W)
(VOM KUNDEN BEREITZUSTELLEN)
DRÄHTE, DIE DURCH GESTRICHELTE
LINIEN GEKENNZEICHNET SIND,
WERDEN VOM INSTALLATEUR
BEREITGESTELLT.
HINWEISE:
• Der Deckenmuldenbausatz ist nur für die Platinum-Elektrogeräte SII mit 2300 W, 3400 W und 4500 W
ausgelegt.
BRAUN
UNTER SPANNUNG/
AKTIV
ODER HOT LEG 1
ODER PHASE A
ODER PHASE B
ODER
PHASE C
