20 mA
60"
4 mA
24"
10"
Ejemplo 1
20 mA
60"
4 mA
24"
10"
Ejemplo 2
56
3.4
3.4.1 Descripción de Ajuste de Nivel
Unid. de Nivel = pulg
Modelo Sonda = 7YT
Montaje Sonda = NPT
Long. Sonda = 72 pulg
Ajuste Nivel = 0 pulg
Rango Dieléctrico =
Arriba 10
4 mA = 24 pulgadas
20 mA = 60 pulgadas
Unid. Nivel = Pulg
Modelo Sonda = 7YT
Montaje Sonda = NPT
Long. Sonda = 72 pulg
Ajuste Nivel = 10 pulg
Rango Dieléctrico =
Arriba 10
4 mA = 24 pulgadas
20 mA = 60 pulgadas
Información de Configuración
Esta sección ofrece detalles relacionados con configuración
adicional respecto a algunos parámetros mostrado en el
Menú en la Sección 2.6.
El parámetro conocido como Ajuste de Nivel en el Menú
de Configuración Básico / Ajustes de Dispositivo se define
como la lectura de nivel deseada cuando la superficie del
líquido está en la punta de la sonda.
El transmisor Eclipse Modelo 706 se envía de fábrica con el
Nivel de Ajuste en 0. Con esta configuración, todas las
mediciones se comparan contra el fondo de la sonda. Vea
Ejemplo 1.

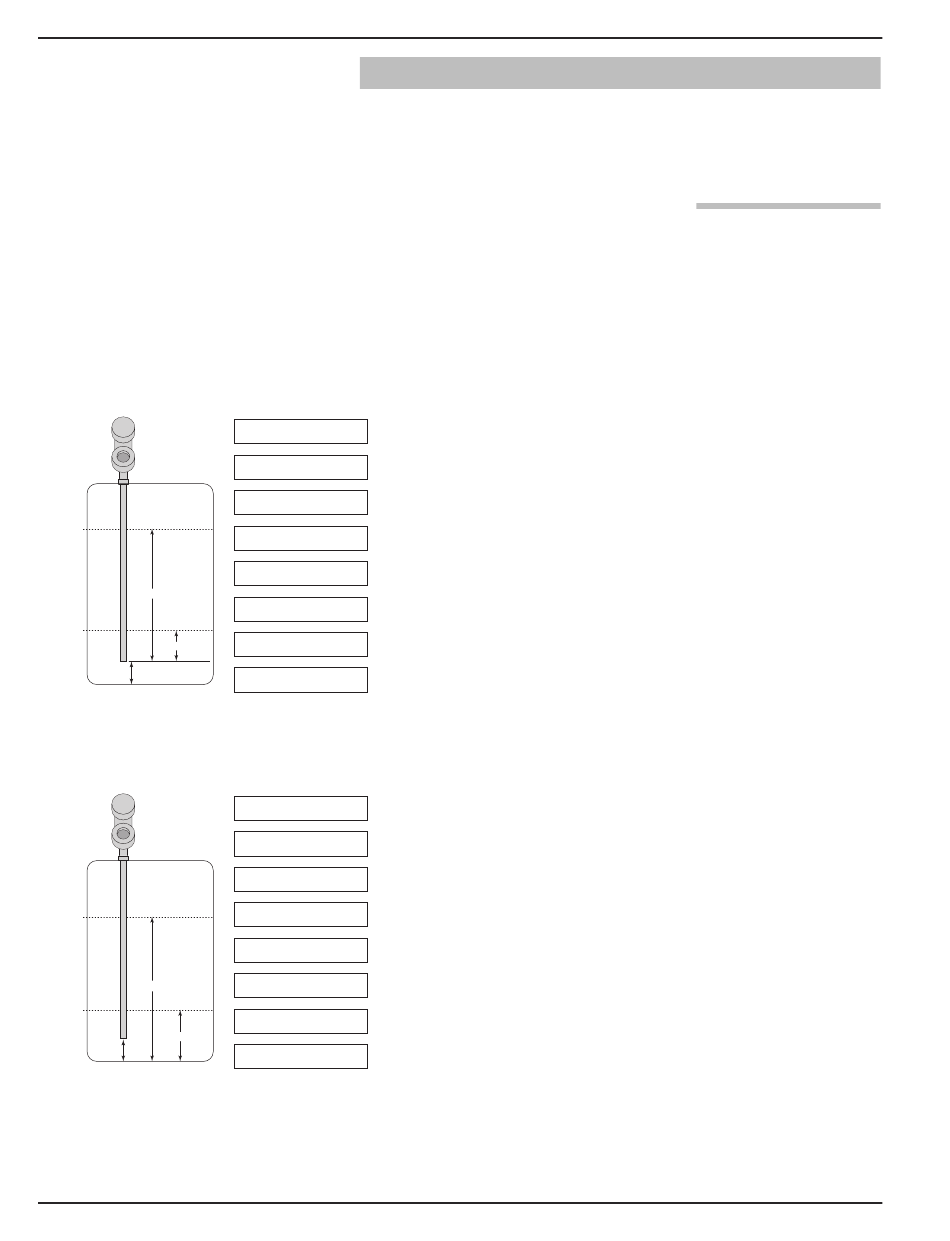

Ejemplo 1 (Ajuste de Nivel = 0 como se envía de fábrica):
La aplicación requiere una sonda coaxial Modelo 7yT de
72 pulgadas con conexión a proceso NPT. El medio de
proceso es agua con el fondo de la sonda 10 pulgadas
arriba del fondo del tanque.
El usuario quiere que el Punto de Ajuste 4 mA (LRV)
esté a 24 pulgadas y el Punto de Ajuste 20 mA (URV)
esté a 60 pulgadas con referencia al fondo de la sonda.
En aquellas aplicaciones donde se desea comparar las
mediciones contra el fondo del tanque, el valor de Ajuste de
Nivel debe cambiarse a la distancia entre el fondo de la
sonda y el fondo del tanque como aparece en el Ejemplo 2.
Ejemplo 2:
La aplicación requiere una sonda coaxial Modelo 7yT de
72 pulgadas con conexión a proceso NPT. El medio de
proceso es agua con el fondo de la sonda 10 pulgadas
arriba del fondo del tanque.
El usuario quiere que el Punto de Ajuste 4 mA (LRV)
esté a 24 pulgadas y el Punto de Ajuste 20 mA (URV)
esté a 60 pulgadas con referencia al fondo del tanque.
Cuando el transmisor Eclipse se monta en una cámara,
usualmente es deseable configurar la unidad con el Punto
de Ajuste 4 mA (LRV) en la conexión a proceso inferior y
el Punto de Ajuste 20 mA (URV) en la conexión a proceso
superior. El rango de medición es la dimensión centro a
centro. En este caso, debe ingresarse un Ajuste de Nivel
negativo. Al hacerlo, todas las mediciones se comparan a un
punto arriba en la sonda, como se muestra en el Ejemplo 3.
57-606 Transmisor de Radar de Onda Guiada ECLIPSE Modelo 706
