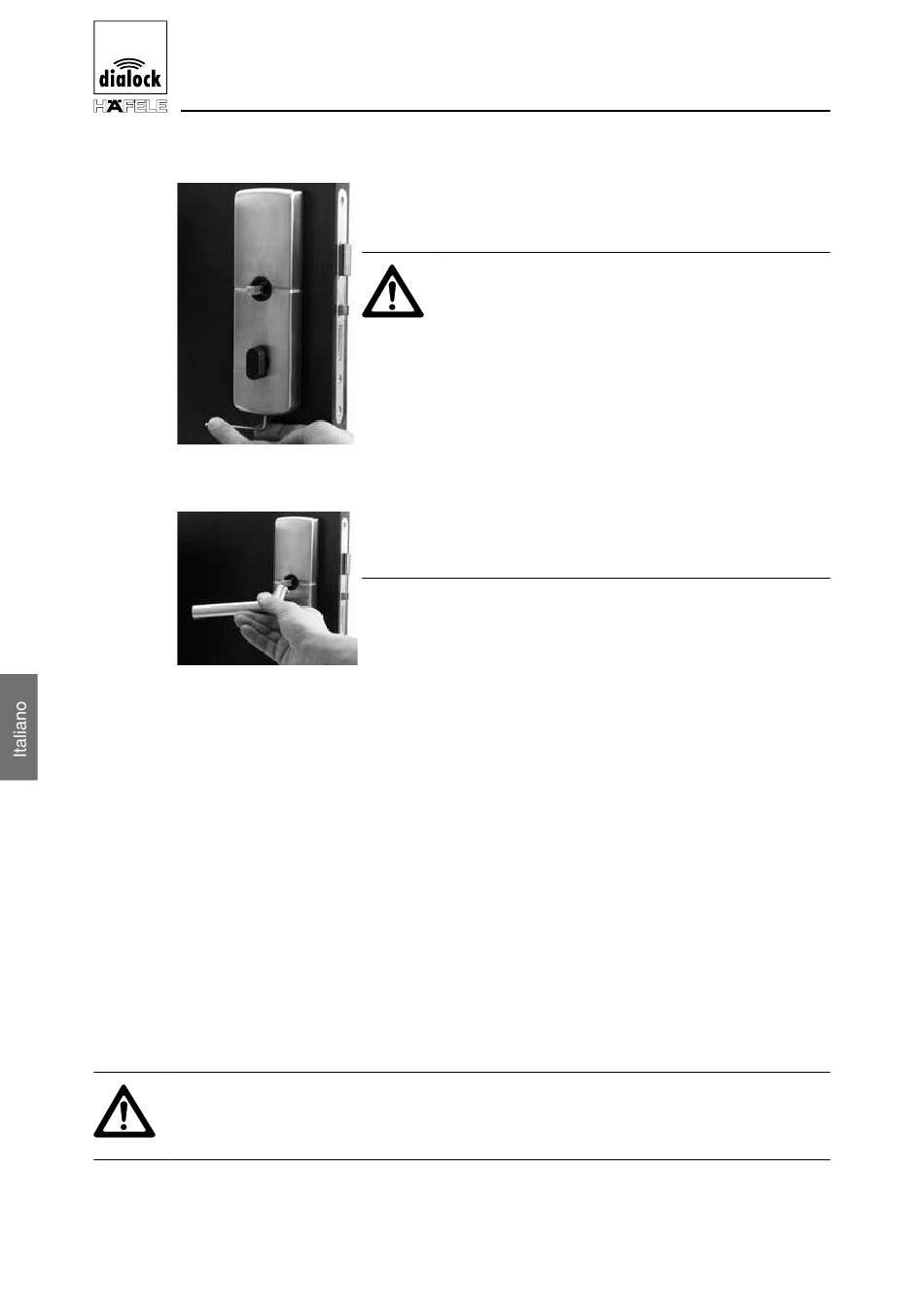

Fig. 48
Fig. 49
I moduli esterno ed interno sono montati e pronti per l'uso.
Al termine del montaggio eseguire una verifica meccanica.
Pressione sulla maniglia nel lato interno della porta per l'azionamento
della serratura da infilare:
 Pressione all'indietro dello scrocco (funzione antipanico), o dello scroc-
co e del catenaccio, a seconda della serratura da infilare utilizzata.
Pressione sulla maniglia nel lato esterno:
L'accoppiamento si trova nello stato non accoppiato, ossia la maniglia
gira a vuoto ma deve tornare da sé nella posizione orizzontale di riposo
mediante la molla di richiamo. Se così non dovesse essere, esaminare le
singole fasi di montaggio.
DTSH FH:
Firmare la conferma del corretto montaggio da parte dell'installatore
come documentazione per gli atti del cliente.
130 Dialock Terminale Porta DTSH, DTSH FH - Edizione: 07.2008 - 732.29.134
10. Stringere quindi la vite.
Utilizzare unicamente le viti senza testa
originali contenute nel sacchetto per la
minuteria fornito con il prodotto..
 Rimuovere, qualora presenti, altre viti
senza testa dalla maniglia femmina.
Nel Terminale DTSH FH utilizzare
unicamente le maniglie fornite in
dotazione. Nel modello FH non sono
presenti viti senza testa all'interno del
sacchetto per la minuteria. In esso
vengono utilizzate le viti della maniglia.
11. Mettere le maniglie interna ed esterna sul
rispettivo perno quadro e stringere le viti senza
testa con la chiave ad esagono cavo (3 mm).
Istruzioni di montaggio
