Nur für Notöffnungsprotokollierung

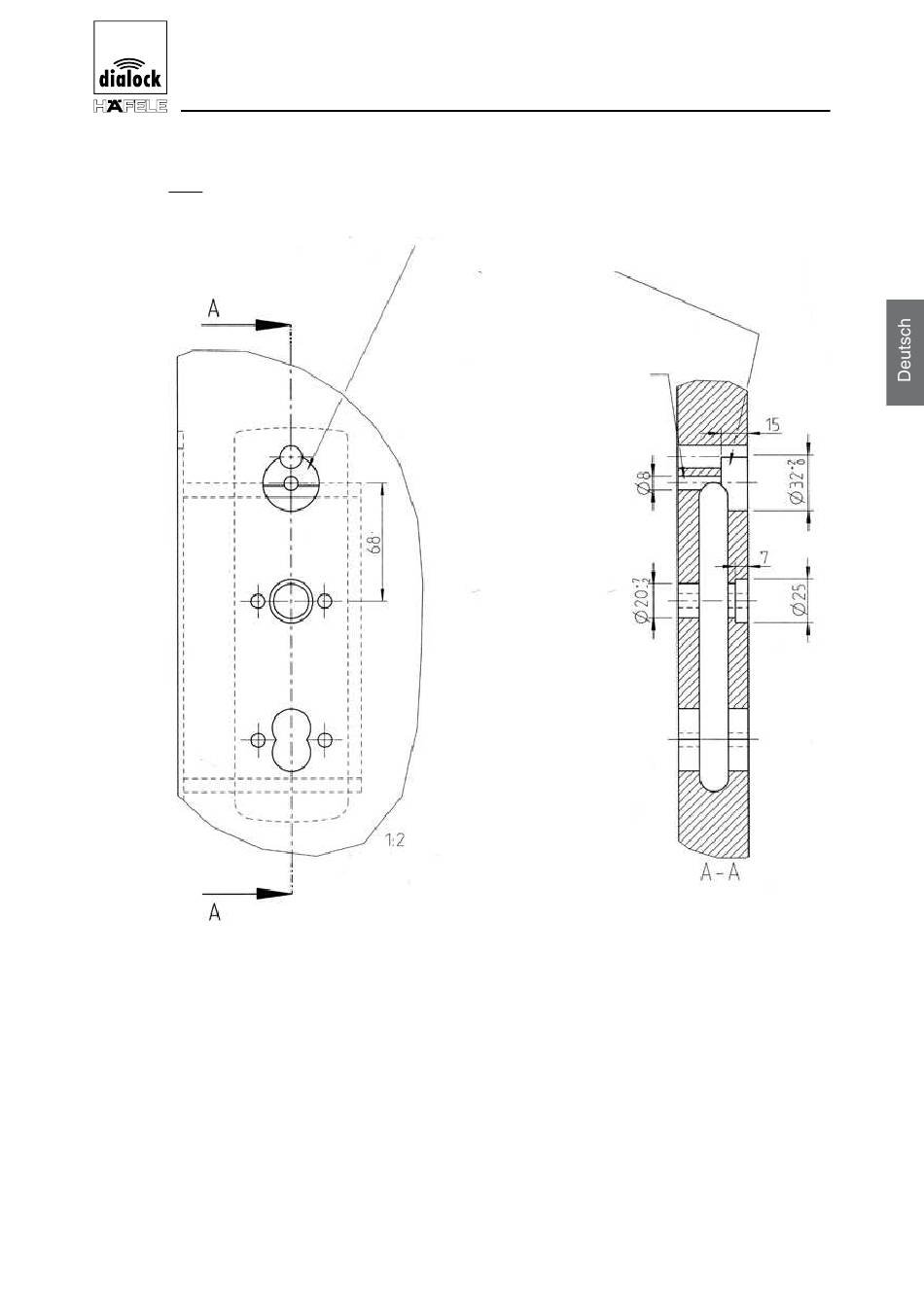

Abb. 14 Tiefenfräsung nur für
Notöffnungsprotokollierung
notwendig
Dialock Türterminal DTSH, DTSH FH - Stand: 07.2008 - 732.29.134
Tiefenfräsung bis Schlosstasche Ø 32 mm
Zentrierbohrung
für Fräser mit Zen-
trierstift
Freiraum für
Kupplung
Tür-
innenseite
Abb. 15
Montageanleitung
Tür-
außenseite
Schnitt:
Bohrbild mit Notöffnungs-
protokollierung
15
