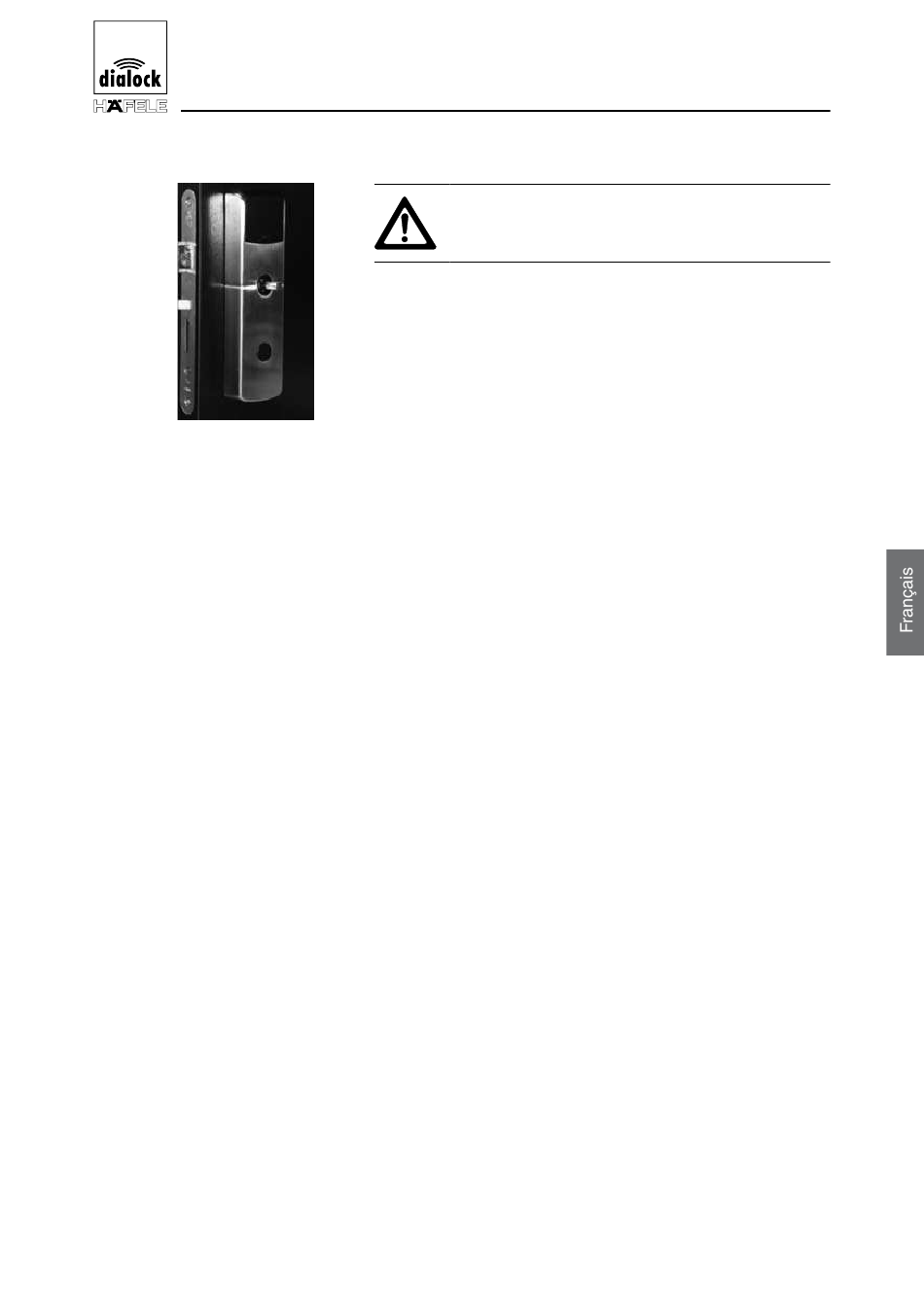

Fig. 40
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Ne pas coincer le câble !
4. Placer le module extérieur de telle sorte que les
tourillons de guidage du module extérieur s'in-
sèrent dans les perçages.
5. Pousser le module extérieur jusqu'au panneau
de porte afin qu'il repose bien à plat sur celui-ci.
(Fig. 40)
Si le module extérieur n'est pas bien à plat :
 Vérifier les perçages et retirer éventuellement
les copeaux de bois.
Le module extérieur est maintenant monté.
Instructions de montage
93
