Uniquement pour enregistrement d'ouverture d'urgence
Fig. 14 Fraisage en profondeur
nécessaire uniquement pour
l'enregistrement d'ouverture
d'urgence
Dialock Terminal de Porte DTSH, DTSH FH - État au : 07.2008 - 732.29.134
Fraisage en profondeur jusqu'à la
réception de la serrure Ø 32 mm :
Trou de centrage
pour fraise avec
goujon de centrage
Espace libre
pour le
raccord
Côté intérieur
de la porte
Fig. 15
Instructions de montage
Côté exté-
rieur de la
porte
Coupe :

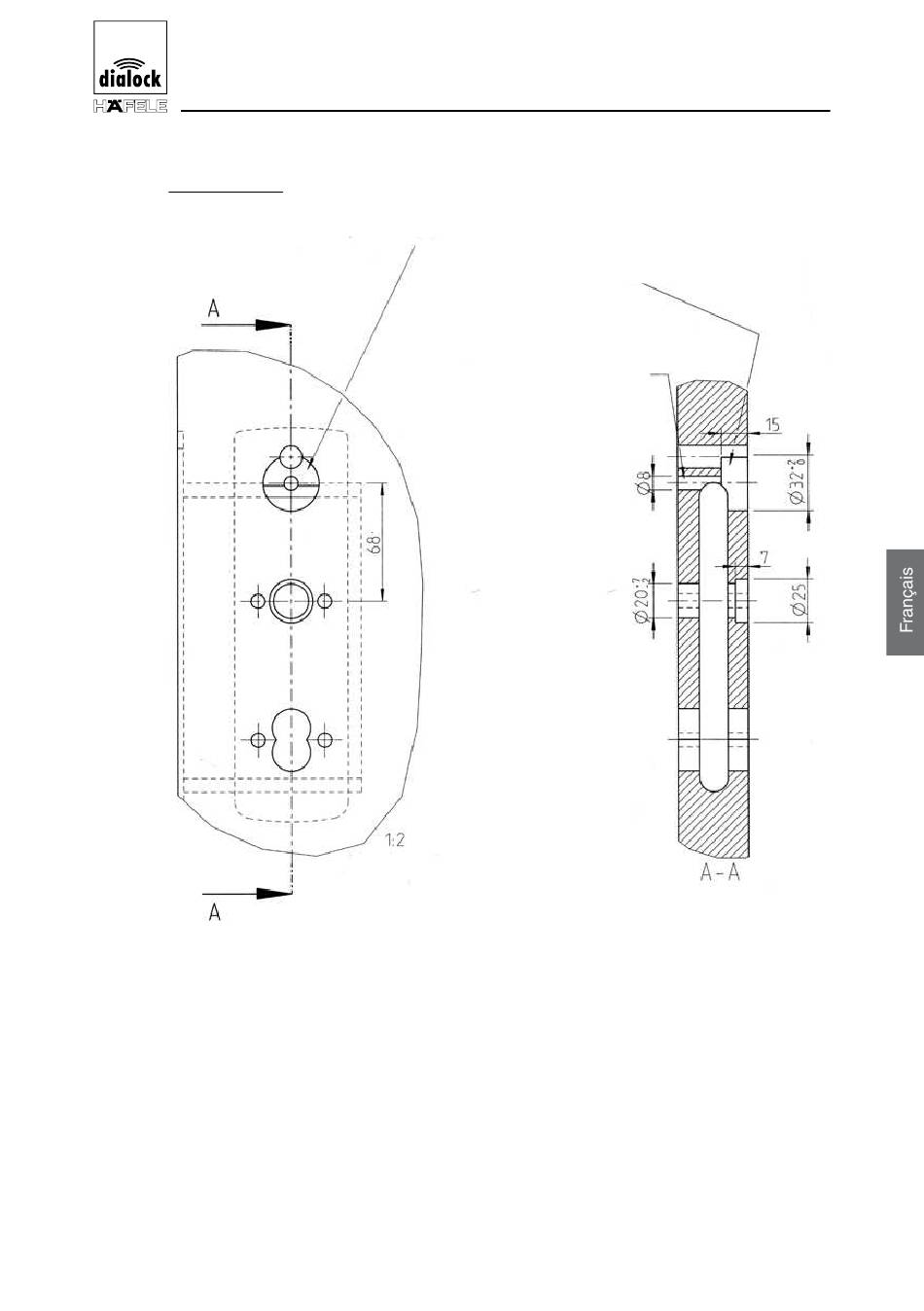

Schéma de perçage
avec enregistrement
d'ouverture d'urgence
