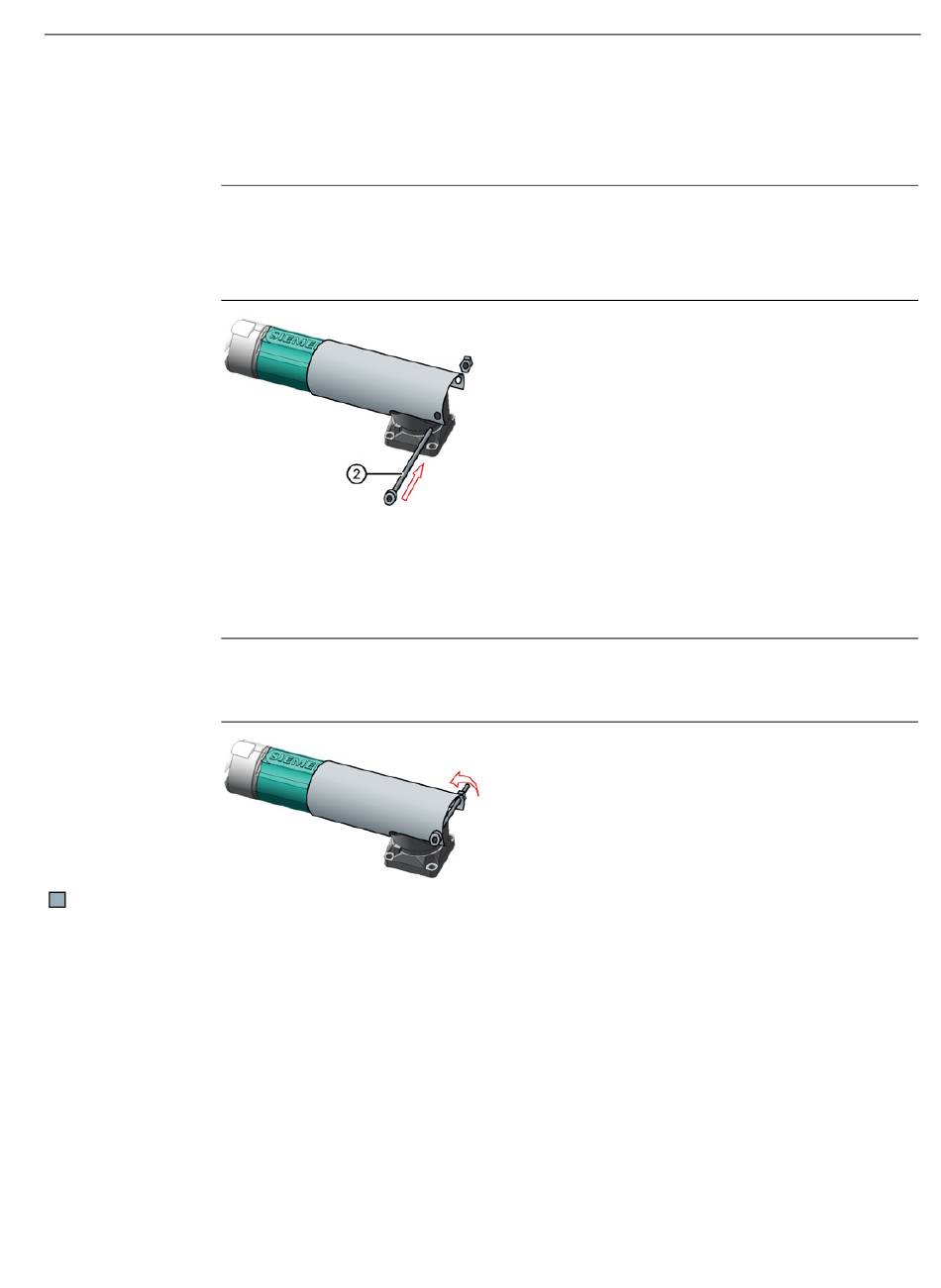

4. Cuando haya pasado completamente el manguito de protección contra desmontaje sobre
la conexión por conector, pase el tornillo que se adjunta a través de los orificios del
manguito de protección contra desmontaje.
Nota
En algunas variantes, los manguitos de protección contra desmontaje pueden tener dos
orificios.
Elija el orificio más cercano al conector.
2
5. Apriete la conexión roscada hasta que queden fijados a presión.
Nota
Para una puesta a tierra suficiente, debe establecerse un contacto metálico entre el
manguito de protección contra desmontaje y el conector o contraconector.
El manguito de protección contra desmontaje está instalado.
En lugar de un conector acodado, también puede usarse un conector RJ45Plus para la
conexión DRIVE-CLiQ del encóder.
Las instrucciones siguientes describen el modo de fijar una conexión RJ45Plus.
Motores síncronos 1FK7 G2
Instrucciones de servicio, 11/2016, 610.40700.55d
Tornillo de cabeza cilíndrica
para tamaño de conector 1: M4 × 35, clase de resistencia 8.8
para tamaño de conector 1,5: M5 × 60, clase de resistencia 8.8
Conexión
5.4 Integración en el sistema
71
