5.4 Integración en el sistema
5.4.6.5
Conexión del cable de señales para motor con ventilación forzada
Conexión del cable de señales para motor con ventilación forzada hasta la altura de eje 100
Observe las siguientes indicaciones sobre la conexión:
● Utilice siempre cables que cumplan con la normativa de instalación.
● Los cables de señales no deben estar sometidos a cargas de tracción inadmisibles.
1
2
3
4
5
6
7

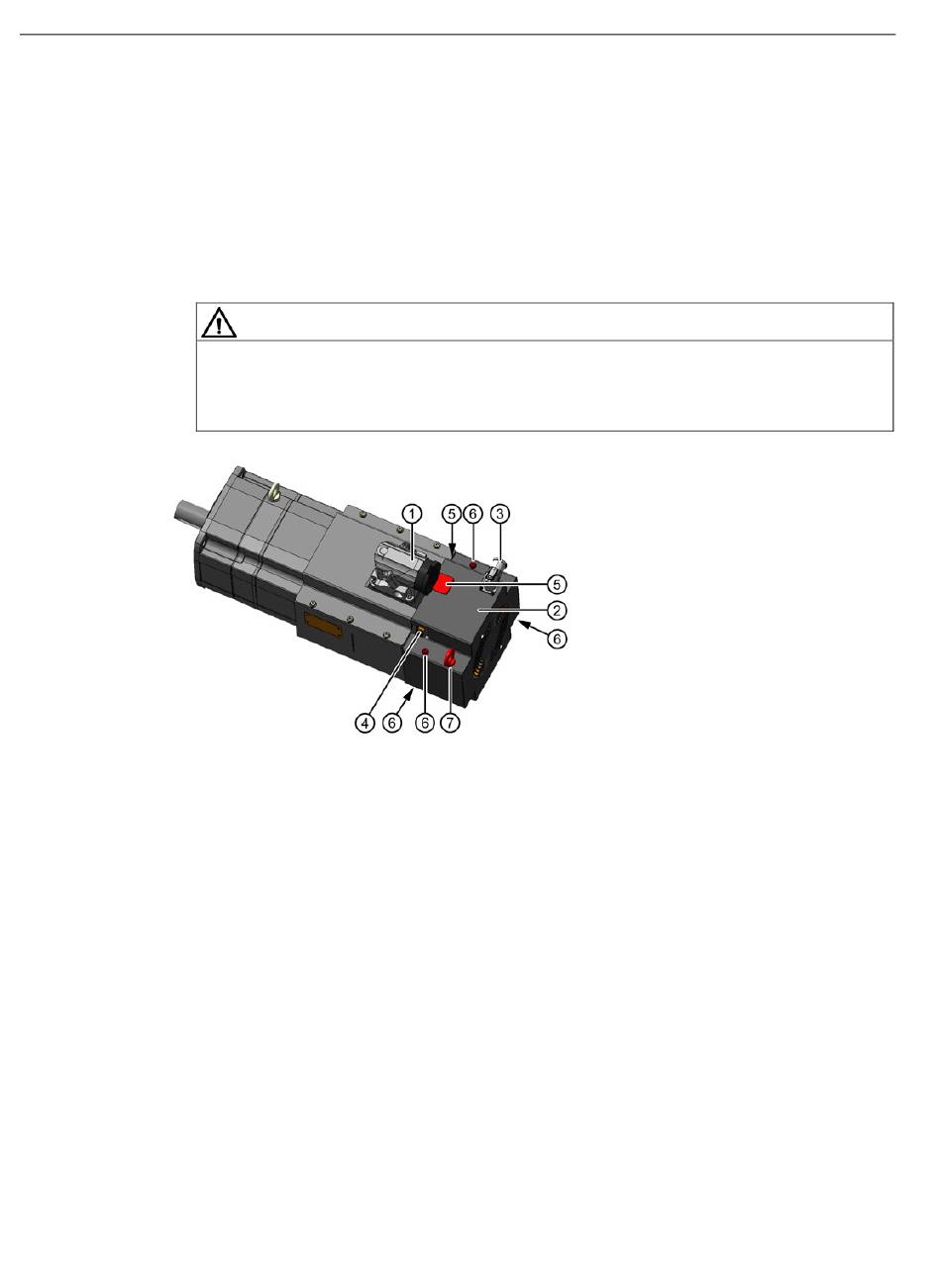

Figura 5-10
88
PRECAUCIÓN
Peligro de lesiones por arranque imprevisto del ventilador
Si el ventilador arranca en estado desmontado, puede provocar lesiones.
• Desconecte el ventilador de la electricidad antes de desmontarlo.
Conector de potencia del motor, p. ej., tamaño 3
Campana del ventilador
Conector del ventilador
Conector de señales en el encóder
Tapas del pasacables
4 tornillos Allen con arandela para fijar la campana del ventilador
Cáncamo
Piezas de la ventilación forzada
Motores síncronos 1FK7 G2
Instrucciones de servicio, 11/2016, 610.40700.55d
