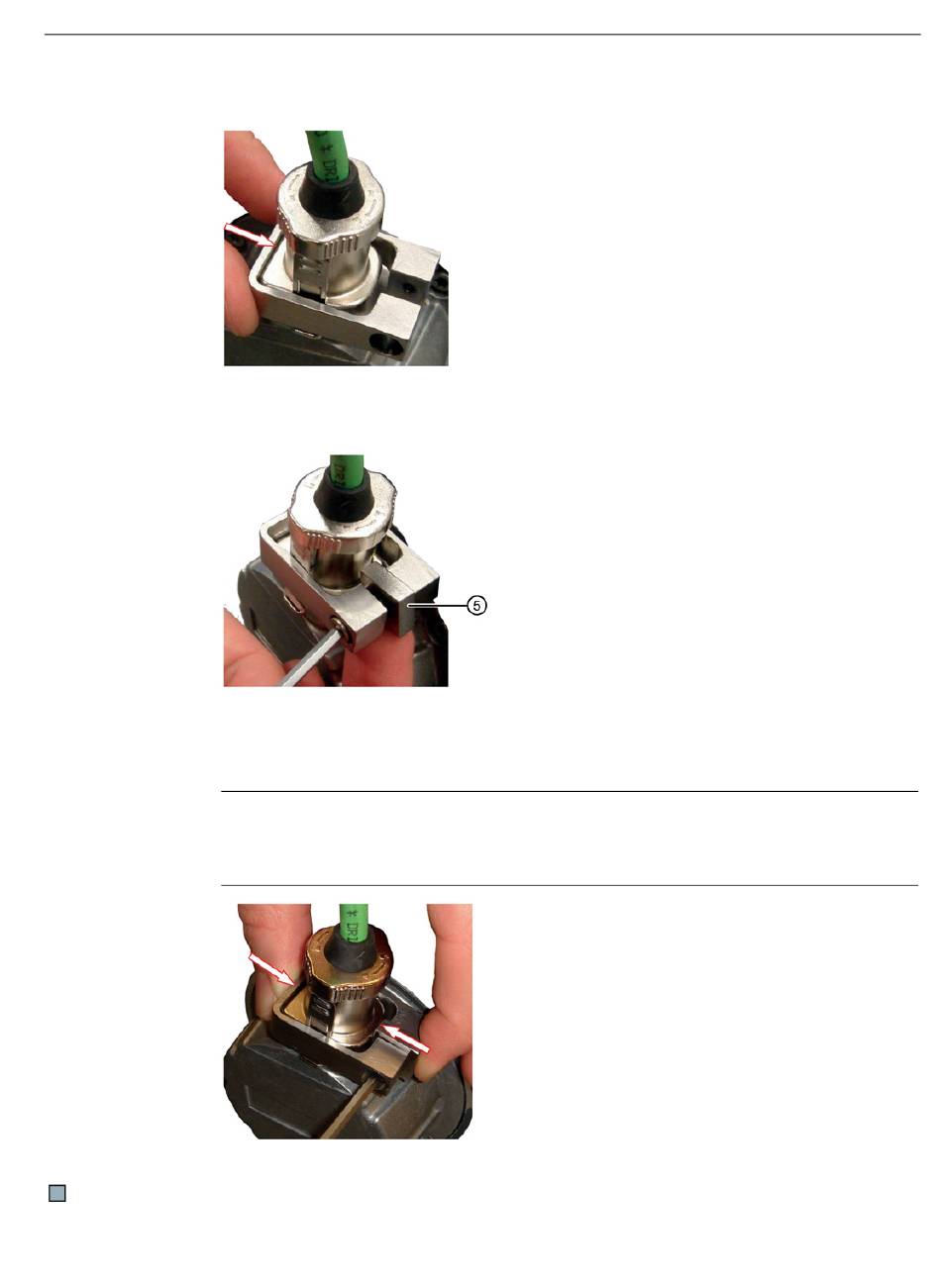

Coloque el conector como se muestra en la figura siguiente
5. Pase el tornillo adjunto a través de la protección contra desconexión y el distanciador
adjunto.
Apriete el tornillo ligeramente.
5
6. Coloque el distanciador y la protección contra aflojamiento en la posición correcta y
apriete el tornillo a fondo.
Nota
La protección contra aflojamiento y el distanciador deben apoyar firmemente sobre conector.
El distanciador debe estar fuertemente aprisionado.
El conector RJ45Plus ha quedado protegido contra el aflojamiento accidental.
Motores síncronos 1FK7 G2
Instrucciones de servicio, 11/2016, 610.40700.55d
Distanciador incluido en el suministro
