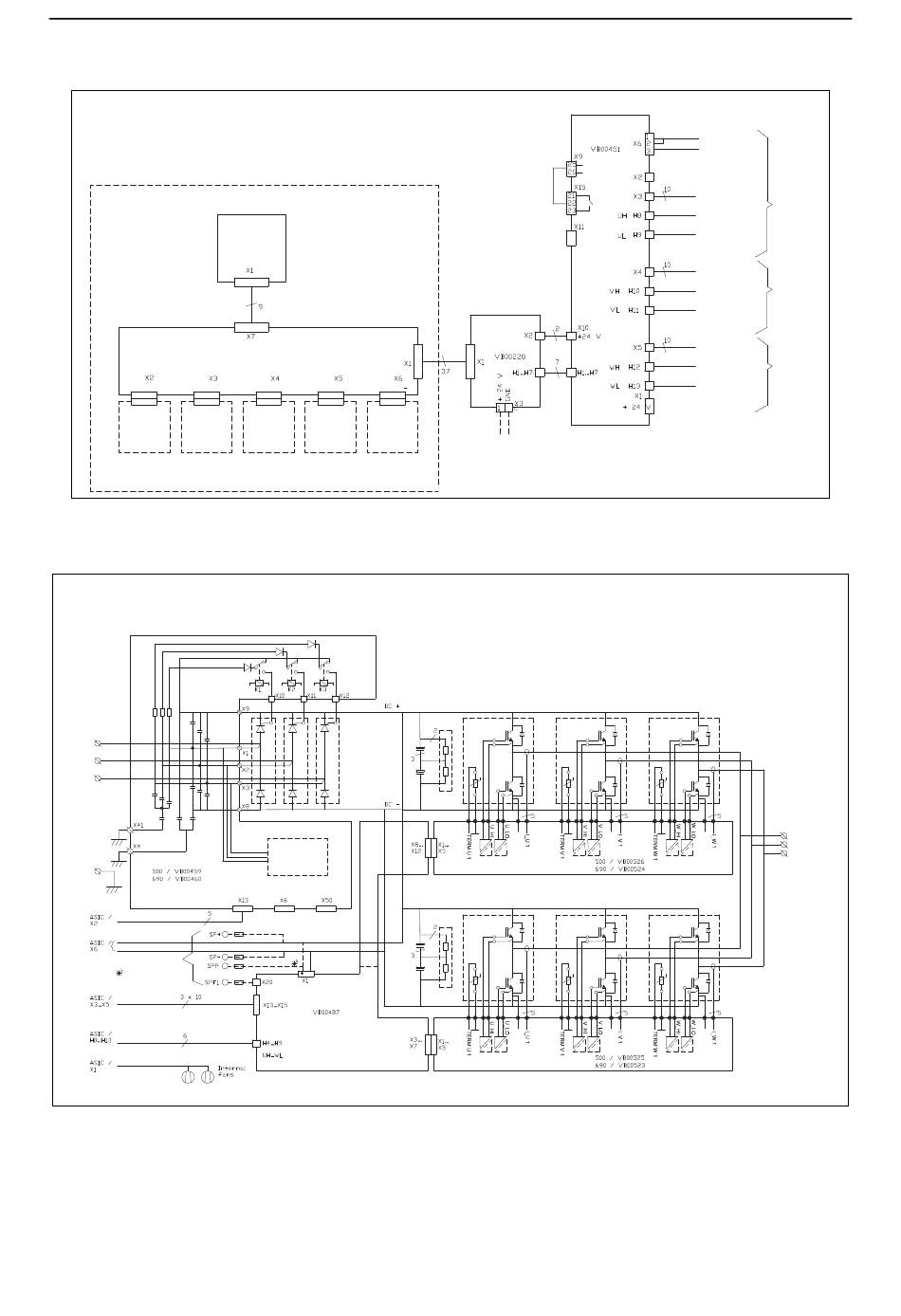

CH64, INVERSOR, CONTROL
UNIDAD DE CONTROL
TARJETA DE CONTROL
(ranura A) (ranura B)
TARJETA TARJETA
OPCIONAL OPCIONAL
CH72, FC
L1
L2
L3
PE
TARJETA RECTIFICADORA
Solo con la opción SPU-024
X1/+: conectados a CC +
si no se usa SPU-024
PANEL DE
CONTROL
(ranura C) (ranura D) (ranura E)
TARJETA TARJETA TARJETA
OPCIONAL OPCIONAL OPCIONAL
SUPERVISIÓN DE
VOLTAJE DE LA RED
TARJETA CONTROL
