Colocación y ajuste

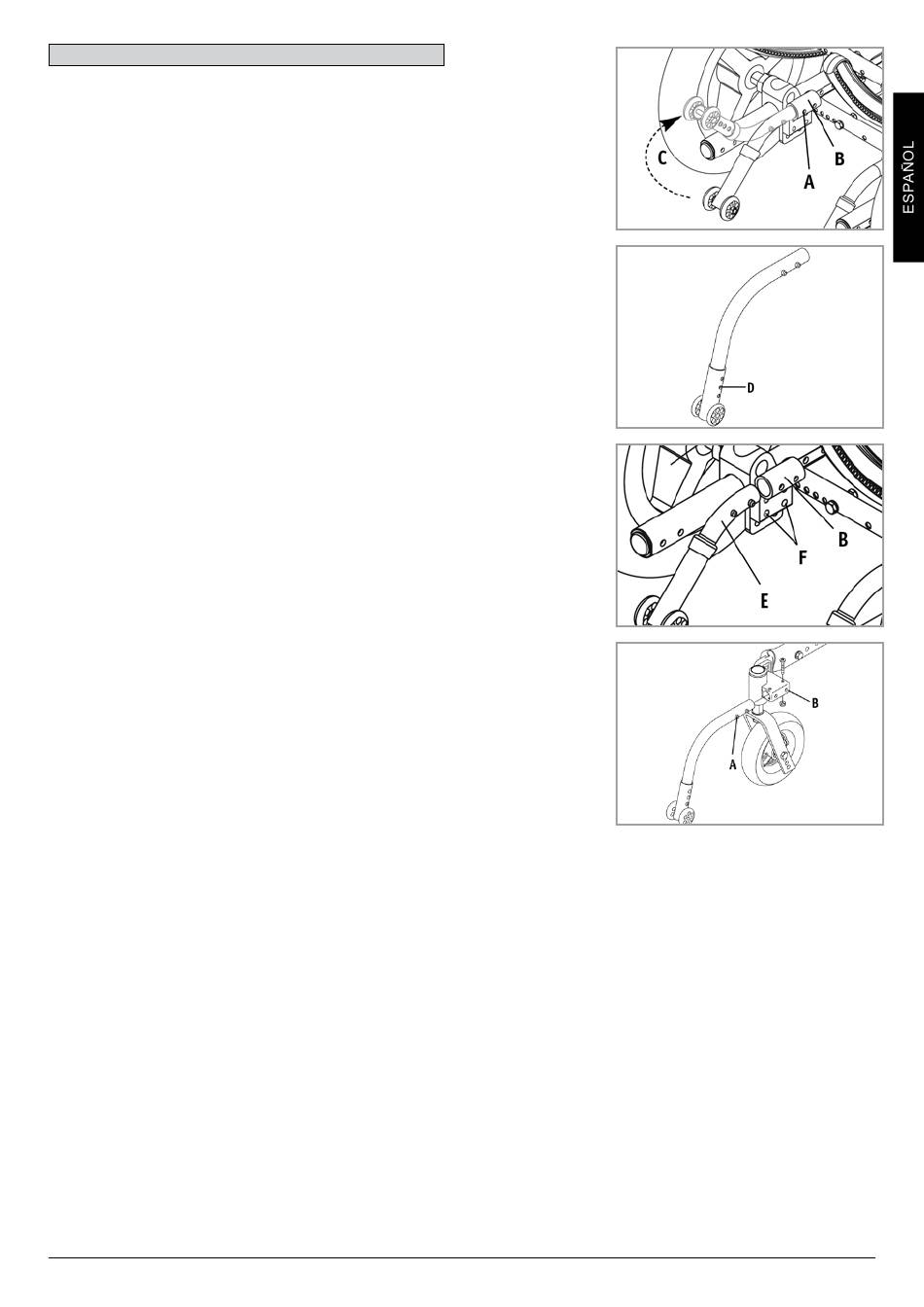

RUEDAS ANTIVUELCO TRASERAS

Se recomienda utilizar tubos antivuelco en todas las sillas de
ruedas.
NOTA: Aplique una torsión de ajuste de 96 libras/pulgada para
ajustar las ruedas antivuelco.
1. Instalación de los Tubos Antivuelco
a. Presione hacia dentro la clavija de liberación del tubo
antivuelco (A) de manera que ambas clavijas queden en la
parte interior.
b. Introducir el tubo antivuelco en el receptor (B).
c. Gire la rueda antivuelco hacia abajo hasta que el pin de
liberación delantera salga por el orificio del receptor.
d. Introducir el segundo tubo antivuelco de la misma forma.
2. Girar los tubos antivuelco hacia arriba
Gire los tubos antivuelco hacia arriba cuando sea propulsado
por un acompañante o cuando vaya a superar obstáculos o
subir bordillos.
a. Presionar el pin de liberación (A).
b. Mantener el pin introducido y girar el tubo antivuelco hacia
arriba (C).
c. Soltar el pin.
d. Repetir lo mismo con el otro tubo.
e. Recuerde volver a bajar los tubos antivuelco después de
terminar la maniobra.
3. Ajuste de la rueda del tubo antivuelco
Las ruedas de los tubos antivuelco pueden ser subidas o
bajadas para conseguir una separación apropiada con respecto
al suelo (de 3,8 a 5 cm).
a. Presionar el pin de liberación de la rueda (D) hasta que ésta
quede dentro del tubo.
b. Subir o bajar la rueda hasta uno de los tres o cuatro orificios
existentes del tubo.
c. Soltar la clavija (D).
d. Ajustar la rueda del otro tubo antivuelco de la misma forma.
Ambas ruedas deben estar exactamente a la misma altura.
4. Ajuste en altura de los receptores
a. Extraiga los tubos (E) de los receptores (B).
b. Extraiga los tornillos (F) del receptor del tubo.
c. Vuelva a colocar el soporte a la altura deseada. El receptor
puede subirse o bajarse, según sea necesario.
d. Vuelve a colocar los tornillos (F) y ajústelos.
e. Repetir lo mismo con el tubo de la otra rueda antivuelco.
Ambos soportes deberán estar a la misma altura.
f. Vuelva a colocar los tubos antivuelco.

RUEDAS ANTIVUELCO DELANTERAS

NOTA: Aplique una torsión de ajuste de 100 libras/pulgada para
ajustar las ruedas antivuelco.
1. Instalación de los Tubos Antivuelco
a. Presione el pin delantero de liberación (A) del tubo antivuelco
de manera que ambos pines queden hacia dentro.
b. Introdúzcalo en el receptor del tubo antivuelco (B).
c. Gire el tubo hacia abajo hasta que el pin de liberación
delantero pase por el orificio del receptor.
d. Introducir el segundo tubo antivuelco de la misma forma.
2. Girar los tubos antivuelco hacia arriba
Consulte la sección J-2, Girar las ruedas antivuelco hacia arriba.
3. Ajuste de la rueda del tubo antivuelco
Consulte la sección J-3, Ajustar la rueda del tubo antivuelco.
ZIPPIE IRIS 51
