Colocación y ajuste
7. Extraiga los 2 tornillos (ref, 4) del ensamble de la abrazadera. Ajuste las
abrazaderas alrededor del tubo posterior del asa de empuje, vuelva a insertar los
tornillos, y déjelos flojos. Deslice hasta alcanzar la posición deseada y ajuste con
firmeza.
8. Acople la nueva rueda y el eje por el casquillo del eje.
9. Repita los pasos 1 al 8 en el lado opuesto.

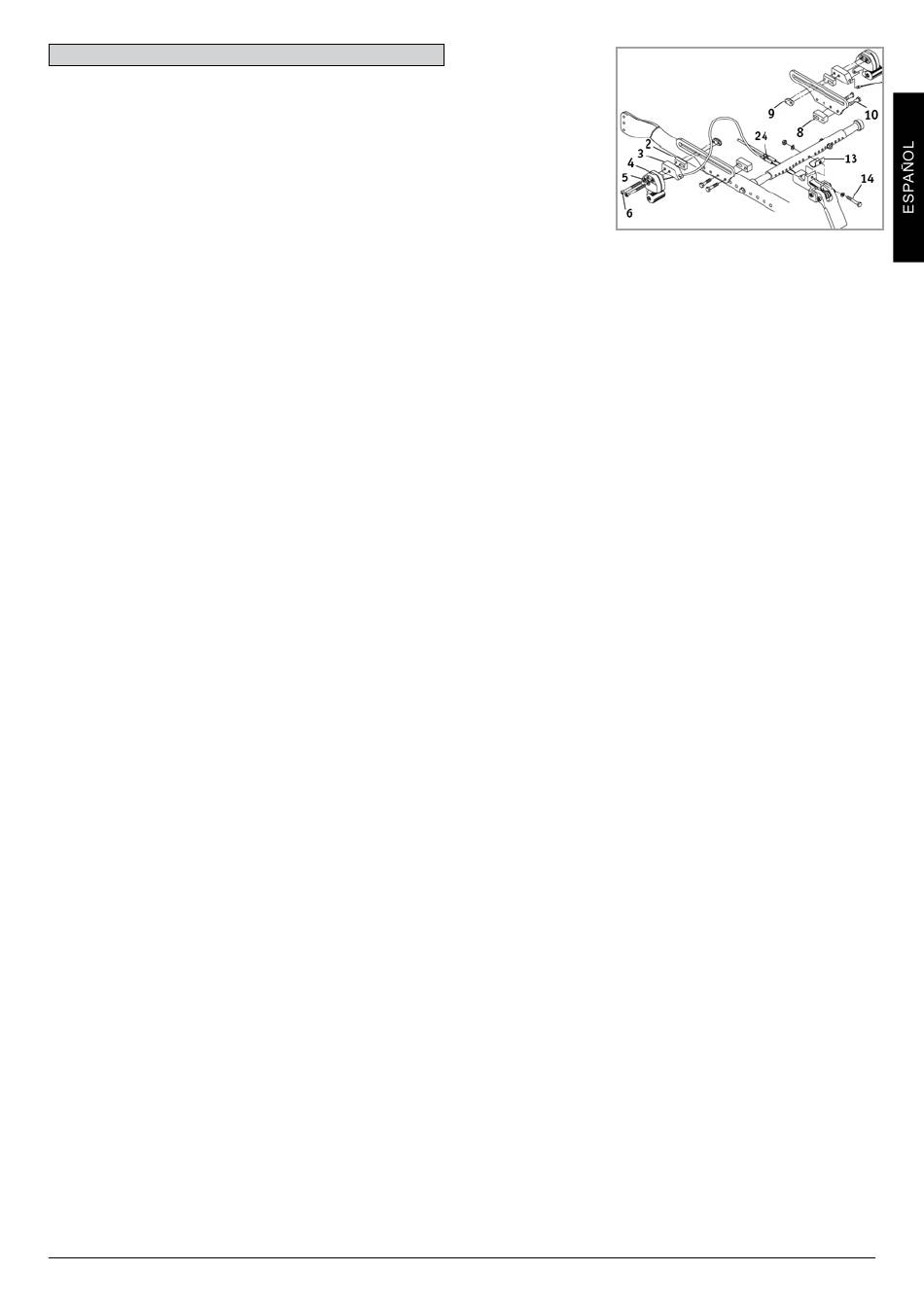

MECANISMO DE FRENO PARA ACOMPAÑANTE
1. Extraiga las ruedas de la silla.
2. Acople el conjunto de soporte de montaje y cable al tubo del estribo de la
base trasera utilizando un tornillo de 1/4" x 1-3/4" (punto ref. 14) con tuercas y
arandelas; asegúrese de pasar por el espaciador suministrado (ref. 13) como se
muestra en la figura.
3. Si las ruedas cuentan con frenosde empuje, extraiga los ensambles los frenos
quitando los tornillos M6 (ref. 6) y las tuercas de ajuste (ref. 9); deje las pletinas
deslizantes montadas en la silla, y vaya al paso 5. Si no tiene frenos instalados,
proceda con el paso 4.
4. Acople las pletinas deslizantes de los frenos al ensamble del rodillo a cada lado
de la silla utilizando los tornillos de 1/4" x 1-1/4" (ref. 10) y el bloque de montaje
(ref. 8). Si el eje de la rueda trasera está por encima de la base del tubo del
armazón, oriente las pletinas deslizantes hacia arriba. Si el eje de la rueda trasera
está por debajo de la base del tubo del armazón, oriente las pletinas hacia abajo.
5. Acople las piezas del freno izquierdo y derecho (ref. 4) a las pletinas deslizantes
utilizando los bloques espaciadores del freno para acompañante (ref. 3),
tornillos M6 x 60 (ref. 6), las arandelas de sujeción (ref. 5) y las tuercas de ajuste
de frenos (ref. 9). (En caso de contar con reposabrazos de doble tubo, puede que
deba usar el bloque separador adicional (ref. 2) y tornillos M6 x 70). Las tuercas
de ajuste marcadas con una "R" y una "L" deben montarse en el lado derecho e
izquierdo de la silla, respectivamente. La parte más pequeña saliente y ovalada
de las tuercas debe deslizarse dentro de la ranura de la pletina deslizante. No
ajuste los tornillos. Deslice las piezas del freno hasta el punto máximo.
6. Vuelva a instalar las ruedas y deslice las piezas del freno hacia atrás, hasta
que el bloque de fricción del freno quede a unos 6 mm (1/4 pulg) del neumático
cuando esté desbloqueado. Si no puede ajustar el freno en esa posición, tendrá
que modificar la posición de la pletina deslizante hasta que pueda ajustarla según
lo descrito. Una vez ubicados correctamente los frenos, ajuste los tornillos.
7. Conecte los cables al conjunto de piezas del freno pasando el vástago del
extremo del cable por ranura del conjunto piezas del freno. Tire el revestimiento
del cable hacia atrás y pase el final del revestimiento del cable por la caseta
del bloque separador del freno del acompañante (ref. 3) como se muestra en la
figura. Compruebe que los cables pasen lejos de todas partes móviles. Acople los
cables en posición en las sillas con los amarres proporcionados.
8. Apriete los tornillos de ajuste de los cables (punto 24) para comprobar que los
frenos pueden extenderse completamente al engranar el pedal. Puede que
necesite ajustar la posición de las piezas del freno remoto para optimizar la fuerza
necesaria para engranar el pedal, en función del tipo de cubierta. Si es preciso
ejercer demasiada fuerza para engranar el pedal, disminuirá la vida útil del cable.
Una vez conseguido el ajuste apropiado, bloquee el tornillo de ajuste de los
cables apretando las tuercas contra bloque de montaje.
COMPROBACIÓN
Después de haber montado y ajustado la silla, ésta debe rodar con facilidad y
suavidad. Todos los accesorios deben funcionar suavemente. Si se produce algún
problema siga los siguientes procedimientos:
1. Revise las secciones de montaje y ajuste con el fin de asegurar que la silla ha
sido correctamente preparada.
2. Estudie la guía de localización de averías.
3. Si el problema persiste, póngase en contacto con su proveedor. Si el problema
se mantiene después de ponerse en contacto con su proveedor, póngase
en contacto con el Servicio de Atención al Cliente de Sunrise. Ver la página
Introducción para ponerse en contacto con nuestro distribuidor autorizado o con el
Servicio de atención al Cliente de Sunrise.
MECANISMO DE FRENO DE
ACOMPAÑANTE
ZIPPIE IRIS 57
