Selección De La Regulación Vectorial De Flujo Magnético Avanzado - Mitsubishi Electric FR-E700 Instrucciones De Operación

Ajustes básicos
Selección de la regulación vectorial de flujo magnético avanzado
Motor
Mitsubishi
Otro
fabricante
Ajuste la potencia del motor en el Pr. 80 y el número de polos
Si fuera preciso, lleve a cabo un autoajuste de los datos del motor (Pr. 96) (ver sección 5.1.8).

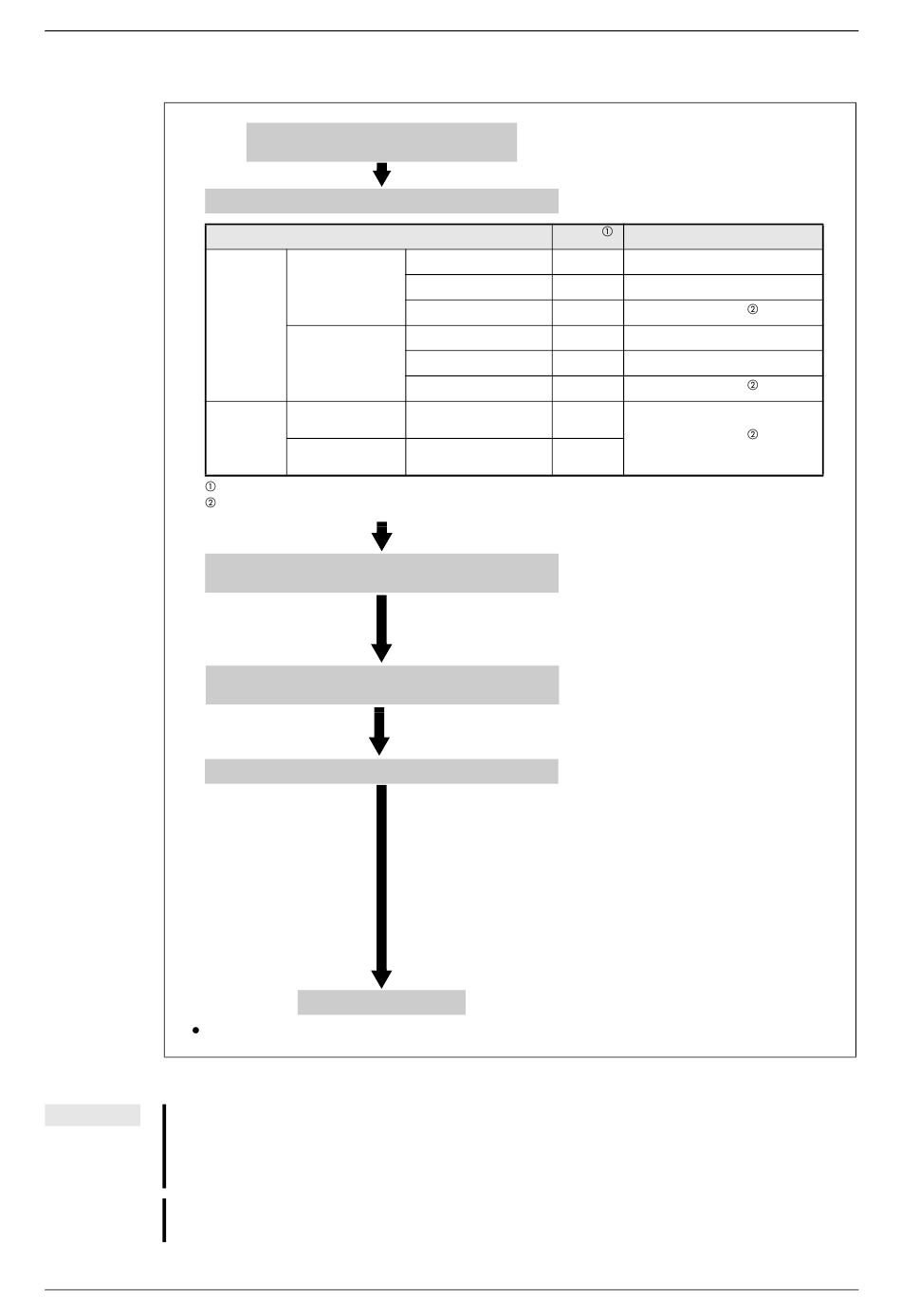

Fig. 5-9: Método de selección de la regulación vectorial de flujo magnético avanzado
INDICACIONES Con la regulación vectorial de flujo magnético avanzado, las fluctuaciones de velocidad
aumentan mínimamente en comparación con la regulación V/f. Por ello, no emplee este tipo
de regulación para aplicaciones que sólo permiten fluctuaciones reducidas a un número
reducido de revoluciones (p.ej. máquinas rectificadoras y bobinadoras).
Compense con el parámetro 89 las fluctuaciones de velocidad derivada del cambio de
carga (ver página 6-36).
FR-E700 EC
Lleve a cabo todos los trabajos de conexión
con el mayor cuidado (ver sección 3.2).
Elija un motor con Pr. 71 (ver página 5-12).
Motor
autoventilado,
motor especial
Motor con
ventilación
externa
Motor
autoventilado
Motor con
ventilación externa
Una descripción detallada del parámetro 71 podrá encontrarla en la sección 6.8.2.
Una descripción del autoajuste de los datos del motor podrá encontrarla en la sección 5.1.8.
del motor en el Pr. 81 (ver página 5-12).
Ajuste en el parámetro 800 el tipo de regulación.
(ver página 5-12).
Determine la señal de marcha (ver sección 5.2).
Marcha de prueba
Pr. 71
SF-JR
SF-HR
Otros
SF-JRCA 4P
SF-HRCA 4P
Otros (SF-JRC etc.)
—
—
Ajuste la potencia nominal del motor en kW en Pr. 80 "Potencia nominal
del motor" y el número de polos del motor en Pr. 81 "Número de polos de
motor". (En el ajuste de fábrica "9999" está activada la regulación V/f.)
El valor "20" (ajuste de fábrica) en Pr. 800 activa la regulación vectorial
de flujo magnético avanzado.
Selección de la orden de marcha y de la de velocidad
1) Orden de marcha
– Panel de control: Pulse la tecla RUN.
– Ajuste externo: Conecte las señales STF/STR.
2) Orden de velocidad
– Panel de control: Ajuste mediante el dial digital
– Ajuste externo (borne 2 ó 4)
Ajuste el valor consigna de velocidad mediante las entradas
analógicas en el borne 2 ó 4.
– Preselección de velocidad/revoluciones
La ajuste de velocidad puede llevar se a cabo por
medio de las señales externas RH, RM y RL.
Parámetros básicos
Observación
0 Ajuste de fábrica
40 —
3
Realizar autoajuste
1 —
50 —
13
Realizar autoajuste
3
Realizar autoajuste
13
5 - 13
