APLICACIÓN DE CONTROL LOCAL/REMOTO
3.2 I/O DE CONTROL
OPTA1
Potenciómetro para referencia,
1-10 kΩ
1
2
3
Referencia remota 4
0(4) - 20 mA
5
6
7
8
9
10
11
12
13
14
15
16
17
18
mA
19
LISTO
20
OPTA2 / OPTA3 *)
21
MARCHA
22
23
24
25
26

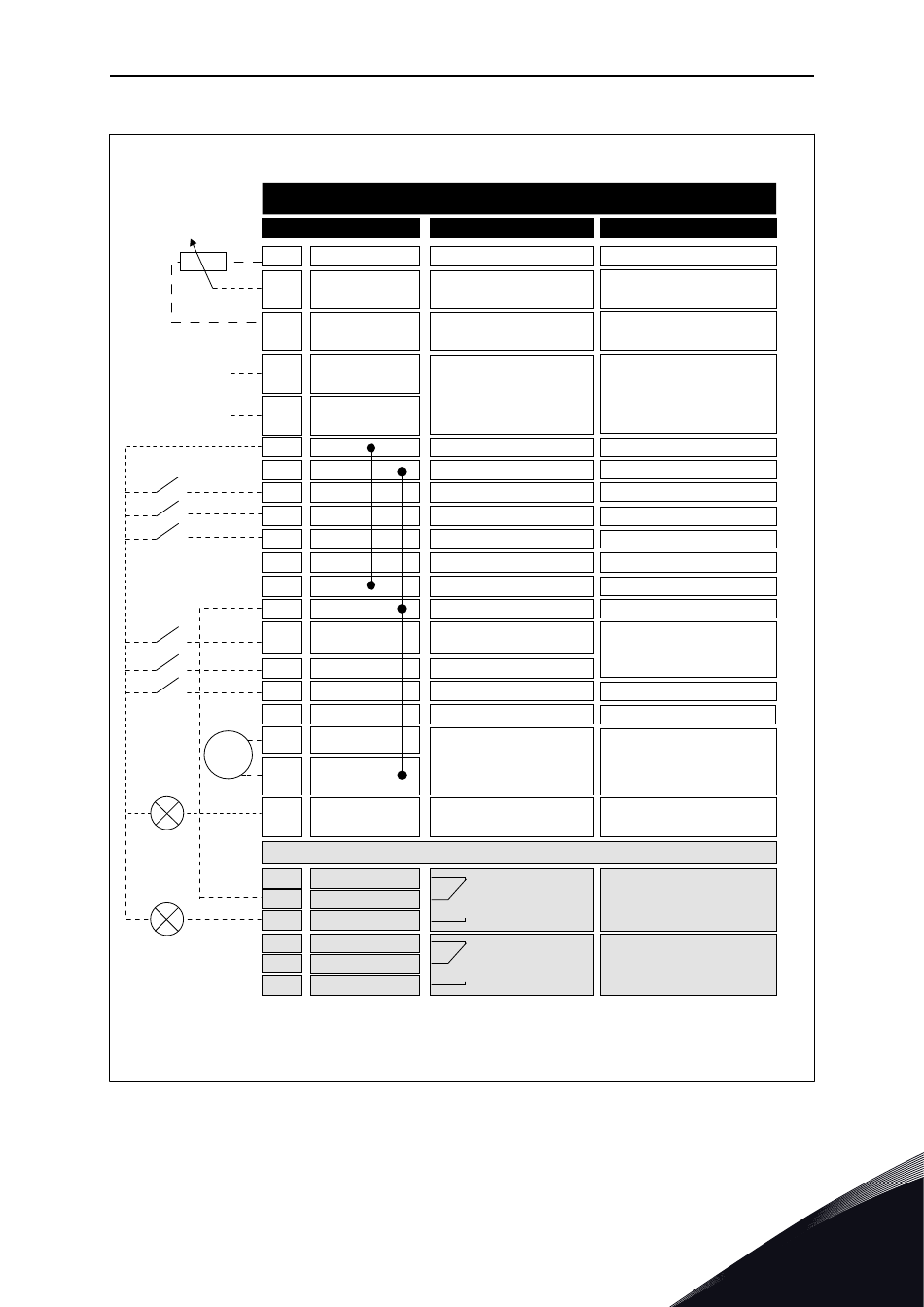

Imag. 7: Configuración de I/O por defecto de la aplicación de control local/remoto
LOCAL CONTACTS: HTTP://DRIVES.DANFOSS.COM/DANFOSS-DRIVES/LOCAL-CONTACTS/
Terminal
+10 V Salida de referencia
ref
Entrada analógica 1 (AI1)
AI1+
Rango de tensión 0—10V CC
Programable (P2.1.12)
AI1- Masa de E/S
Entrada analógica 2 (AI2)
AI2+
Rango de intensidad 0-20 mA
Programable (P2.1.11)
AI2-
+24 V
Salida de control de tensión
GND
GND de I/O
Lugar A: Marcha directa
DIN1
Lógica programable (P2.2.1)
Lugar A: Marcha inversa
DIN2
R mín. = 5 kohm
i
Entrada de fallo externo
DIN3
Programable (P2.2.2)
CMA
Común para DIN 1—DIN 3
+24 V
Salida de control de tensión
GND
GND de I/O
Lugar B: Marcha directa
DIN4
Lógica programable (P2.2.15)
Lugar B: Marcha inversa
DIN5
R mín. = 5 kΩ
i
DIN6 Selección de lugar A/B
Común para DIN4—DIN6
CMB
AO1+
Salida analógica 1
Frecuencia de salida
Programable (P2.3.2)
AO1-
Salida digital
DO1
LISTO
Programable (P2.3.7)
RO1
RO1
RO1
RO2
RO2
RO2
Señal Descripción
Tensión para potenciómetro, etc.
Referencia de entrada
analógica 1 para lugar B
Tierra para referencia y controles
Referencia de entrada
analógica 2 para lugar A
Tensión para conmutadores,
etc. máx. 0,1 A
Tierra para referencia y controles
Contacto cerrado = marcha directa
Contacto cerrado = marcha inversa
Contacto abierto = sin fallo
Contacto cerrado = fallo
Conectar a GND o +24 V
Tensión para conmutadores
(ver n.º 6)
Tierra para referencia y controles
Contacto cerrado = marcha directa
Contacto cerrado = marcha inversa
Contacto abierto = El lugar A está activo
Contacto cerrado = El lugar B está activo
Conectar a GND o +24 V
Rango 0—20 mA/R
máx. 500 Ω
Colector abierto, I≤50 mA,
U≤48 VCC
Salida de relé 1
MARCHA
Programable
(P2.3.8)
Salida de relé 2
FALLO
Programable
(P2.3.9)
VACON · 39
,
