VISUALIZACIÓN Y PREDISPOSICIÓN DE LOS PARAME-
TROS DE FUNCIONAMIENTO
Normalmente en el visor aparece el valor de temperatura
del agua que entra en la unidad.
Pulsando la tecla SEL durante más de 5 segundos, en el
visor aparece la sigla R1; dicha sigla indica el set-point del
agua en modalidad enfriamiento.
Pulsando
y
se puede ver todos los parámetros.
Pulsando de nuevo SEL es posible visualizar el valor del
parámetro elegido previamente, para poder modificarlo
mediante las teclas
y
Pulsando PRG se memorizan los parámetros cambiados y se
sale del procedimiento, mientras que la tecla SEL permite
regresar al menú de elección de los parámetros.
En fase de predisposición de los parámetros, si no se efectúa
ninguna operación en el teclado durante algunos segundos,
el visor parpadea. Si después de 60 segundos de la activa-
ción del procedimiento ninguna tecla ha sido pulsada, el
control regresa a la modalidad de funcionamiento normal,
sin la memorización de los parámetros eventualmente
modificados.
Parámetros:
Sigla Descripción
r1 Set-point enfriamiento (modificable);
r2 Diferencial Set-point enfriamiento (modificable);
r3 Set-point calentamiento (modificable);
r4 Diferencial set-point calentamiento (modificable);
r6 Temperatura agua en salida (sólo lectura);
r8 Temperatura batería de intercambio térmico (sólo lectu-
ra; de fábrica para las bombas de calor, si está instalado
el accesorio DCPAN para los sólo frío);
c9 Número horas compresor (sólo lectura);
cC Número horas bomba (sólo lectura).
Termostato de trabajo

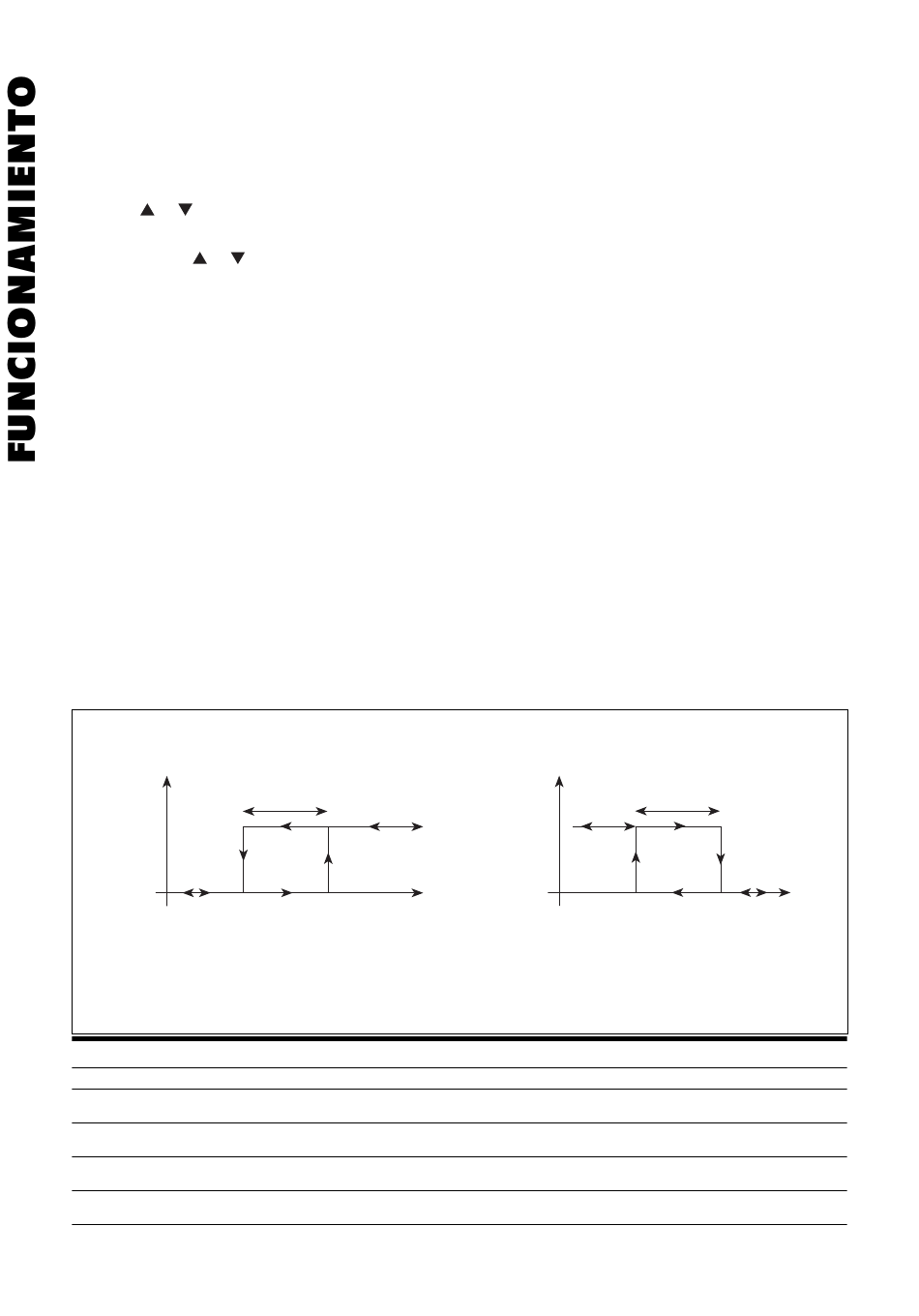

Los gráficos presentados a continuación ilustran cómo se
calcula el nivel de intervención de la máquina en función
de los set de funcionamiento predispuestos.
Termostato frío de un nivel
Po
100%
0%
r1
r1
= Set frío
r2
= Diferencial con funcionamiento en frío
r3
= Set calor
r4
= Diferencial con funcionamiento en calor
TIA
= Temperatura agua en entrada
Po
= Potencia
REGULACIÓN ESTÁNDAR Y CAMPO DE REGULACIÓN DE LOS DISPOSITIVOS DE AJUSTE
temperatura agua predispuesta en calentamiento
hot water temperature set point
diferencial termostato de trabajo en calentamiento
temperatura agua predispuesta en enfriamiento
diferencial termostato de trabajo en enfriamiento
24
.
r2
ON
OFF
TIA
Termostato calor de un nivel
Po
100%
0%
°C
°C
°C
°C
r4
ON
OFF
r3
TIA
mín.
ESTÁNDAR
máx.
25
46
55
0,3
2
19,9
7
11
25
0,3
2
19,9
