16 Alimentación para impresora interna
La fuente de alimentación interna de la impresora se suministra a través de los terminales del módulo de la
central de incendios.
+UBext.
F4
BR7
+UBext T2A
Printer
GND +UBext.
GND switched
+12 V UBext.

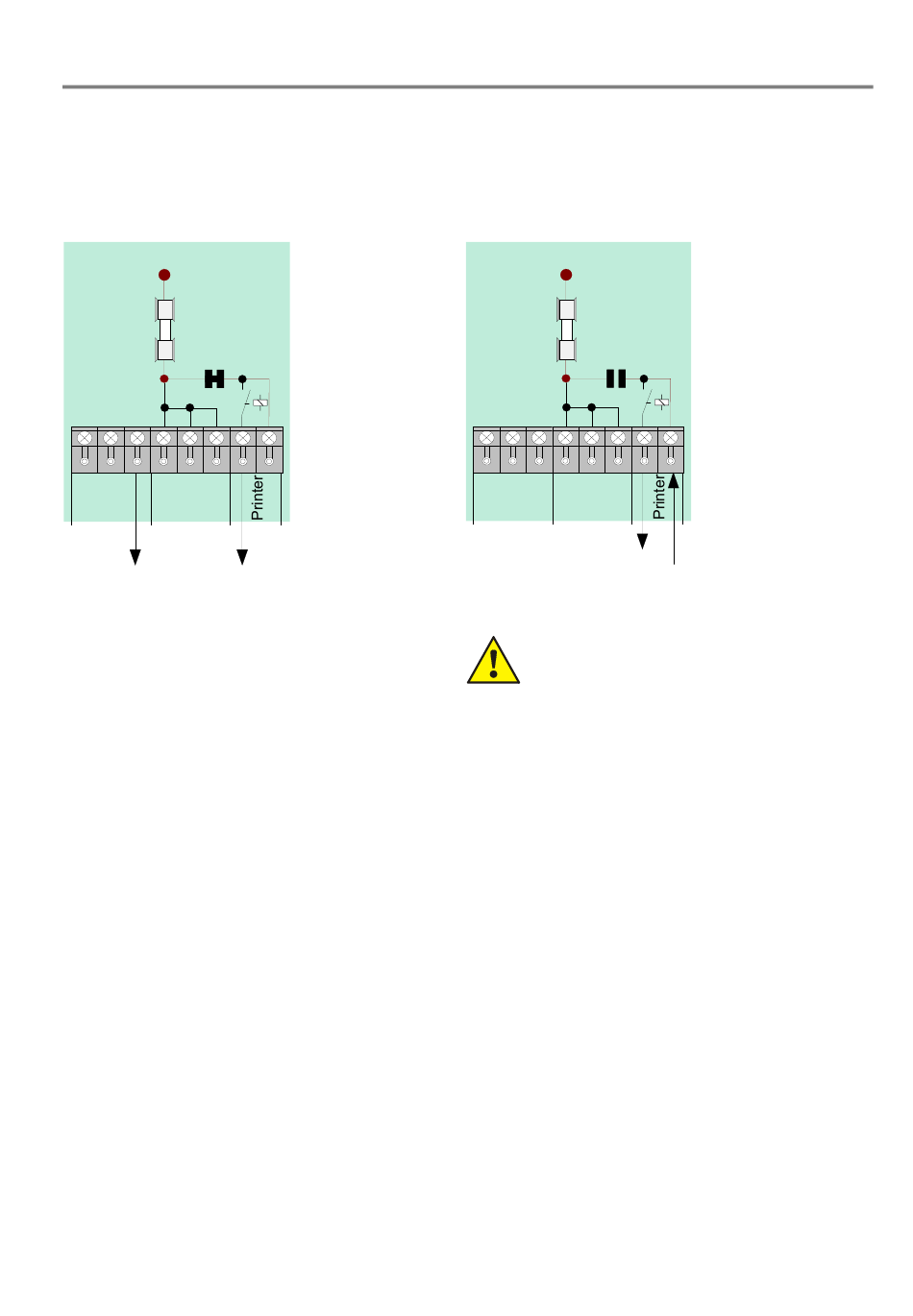

Fig. 110: Alimentación de impresora frontal
Accesorios para la impresora interna
Papel para impresora
Papel para impresora
Doc. 798951.10.E0 / 08.09
(Ref.736235)
(Ref.736233 / -34)
(Ref.736217)
(Ref.736214)
Panel de control de Incendios IQ8Control C/M
+UBext.
F4
BR7
+UBext T2A
Printer
GND +UBext.
ext. power supply
Si precisa tensión de alimentación externa
para la impresora (p.ej. Ref. 785653) corte el
puente (pista) BR7
Fig. 111: Alimentación externa de impresora frontal
Dimensiones: W = 58mm, L = 25m
Dimensiones: W = 58mm, L = 25m
+12 V DC
