Panel de control de Incendios IQ8Control C/M

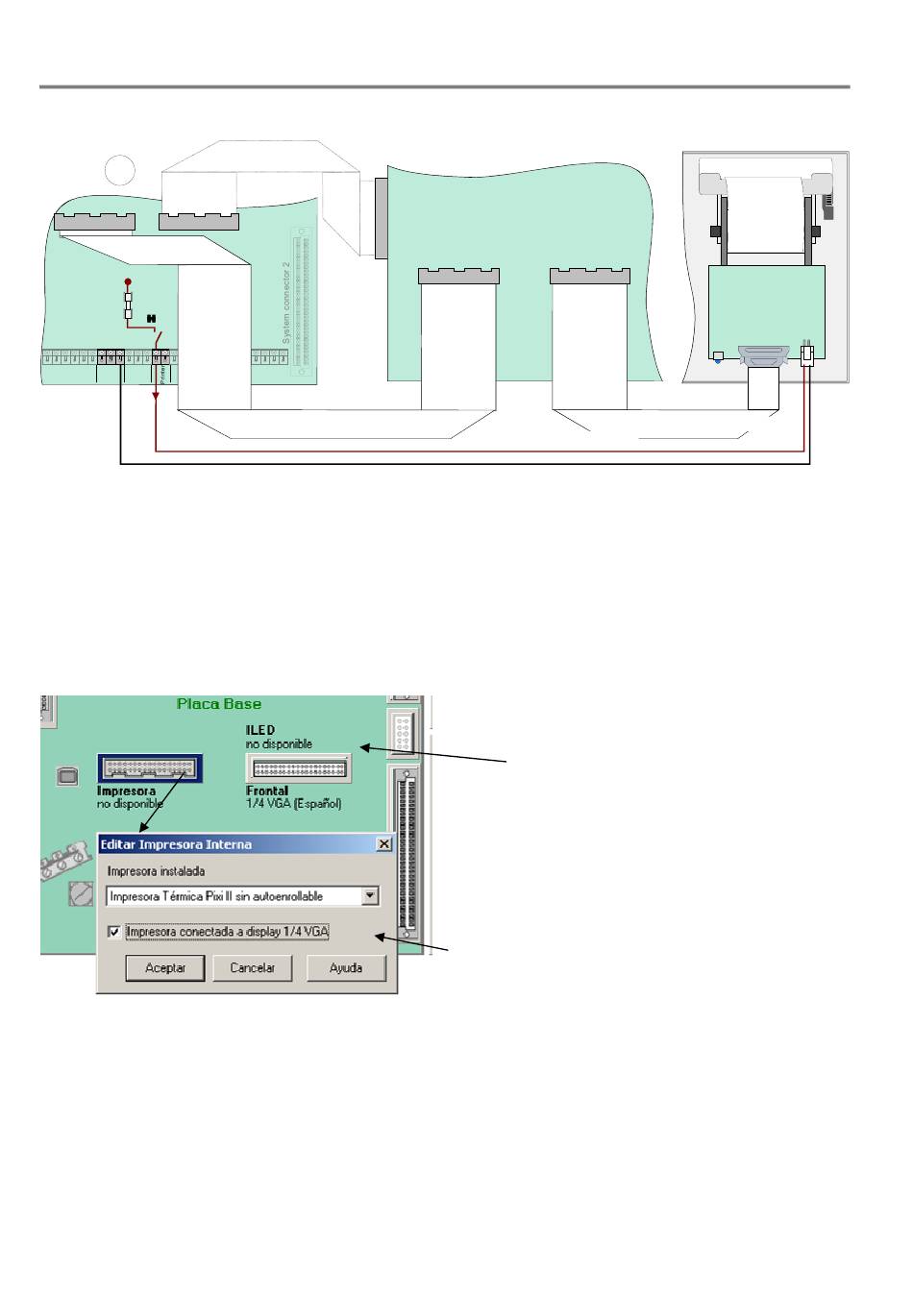

Cableado ente la impresora y frontal de la Central IQ8Control (Ref.7869xx) 1/4VGA
4
X23 Printer
X24 MMI
+UBext.
F4
BR7
+UBext T2A
Printer
Placa Base
Basic module
GND
Fig. 118: Conexionado de la impresora
2)
Cable plano 70 cm (Ref.750720)
Programación desde Tools 8000
La impresora debe programarse desde Tools 8000 como tipo >Impresora térmica Pixi II sin autoenrollable<
en la central
Impresora conectada el display 1/4-VGA
Fig. 119: Configuración
140
2)
Cable de banda plana
Ribbon cable
2)
Operating panel with
1/4 VGA Display
(Part No. 7869XX)
IN
OUT
Cable de banda plana
12V Aux. rearmable
switched +12 V ext.
GND
Frontal 1/4-VGA
Impresora conectada el display 1/4-VGA
+ -
2)
Ribbon cable
2)
doc. 798951.10.E0 / 08.09
