Convertidores de Fibra óptica Ref. 784763 / 784764
Los convertidores F.O. se usan para convertir señales eléctricas en señales ópticas para asegurar las
comunicaciones en condiciones difíciles, por ejemplo conde cables convencionales no son apropiados. Es
posible mezclar operación mediante cobre y fibra en una misma red. Para poner en red Centrales mediante
Fibra Óptica, se necesita por lo menos un convertidor de F.O. y un micromódulo essernet
hardware E. Dependiendo del tipo de cable óptico, la distancia entre dos centrales puede llegar a 3000m. Los
convertidores de F.O. están disponibles con conector F-ST (Ref. 784763) o tipo F-SMA (Ref. 784764).
Instalación
El convertidor de F.O. puede instalarse dentro de la central o en cabina anexa. Dentro de la cabina de la
central se monta directamente en el carril Standard superior de 35mm de montaje C (Ref.788602 / 788652).
Limitaciones / requisitos
•
Son necesarias dos fibras multimodo por sección de red
•
Las fibras deben conectarse directamente (no mediante multiplexor)
•
Tipos de fibra:
Fibra óptica G50 / 125 µm
aprox. o
Fibra óptica G62.5 / 125 µm
aprox.
•
máx. 16 conexiones por red essernet
•
máx. 31 conexiones por red essernet

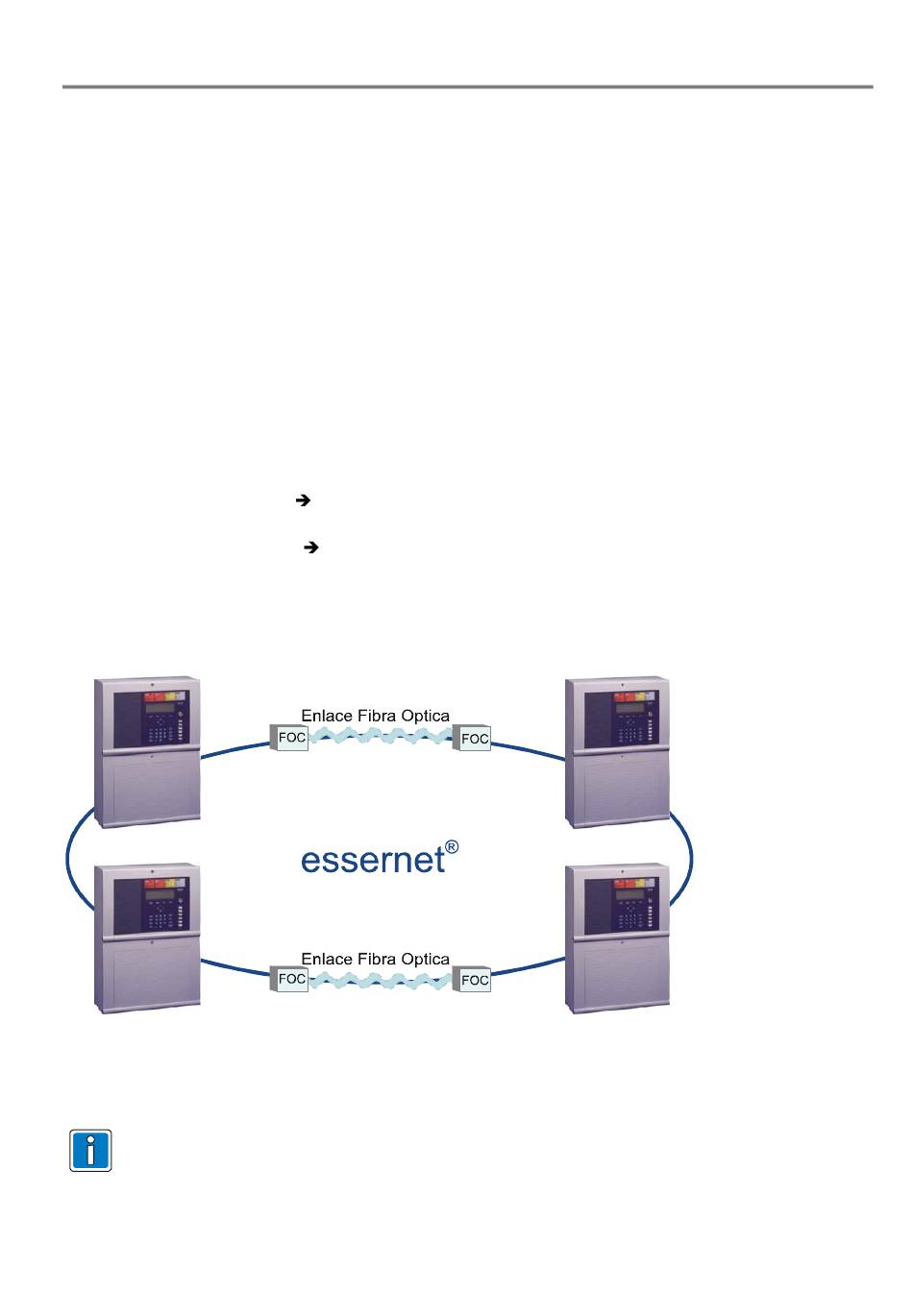

Fig. 64: Esquema de cableado mediante fibra óptica
Revise las guías o manuales (Ref. 798636 y 798963). de los convertidores de fibra óptica para más
detalles de como instalarlos y conectarlos.
Doc. 798951.10.E0 / 08.09
Panel de control de Incendios IQ8Control C/M
atenuación máxima 6dB correspondiente a una longitud máxima de 2000m
atenuación máxima 9dB correspondiente a una longitud máxima de 3000m
®
de velocidad de transmisión de 62.5 Kbit/s
®
de velocidad de transmisión de 500 Kbit/s
®
desde revisión de
